SOLARvent iQ 3.0 – 150 Montageanleitung Seite 16

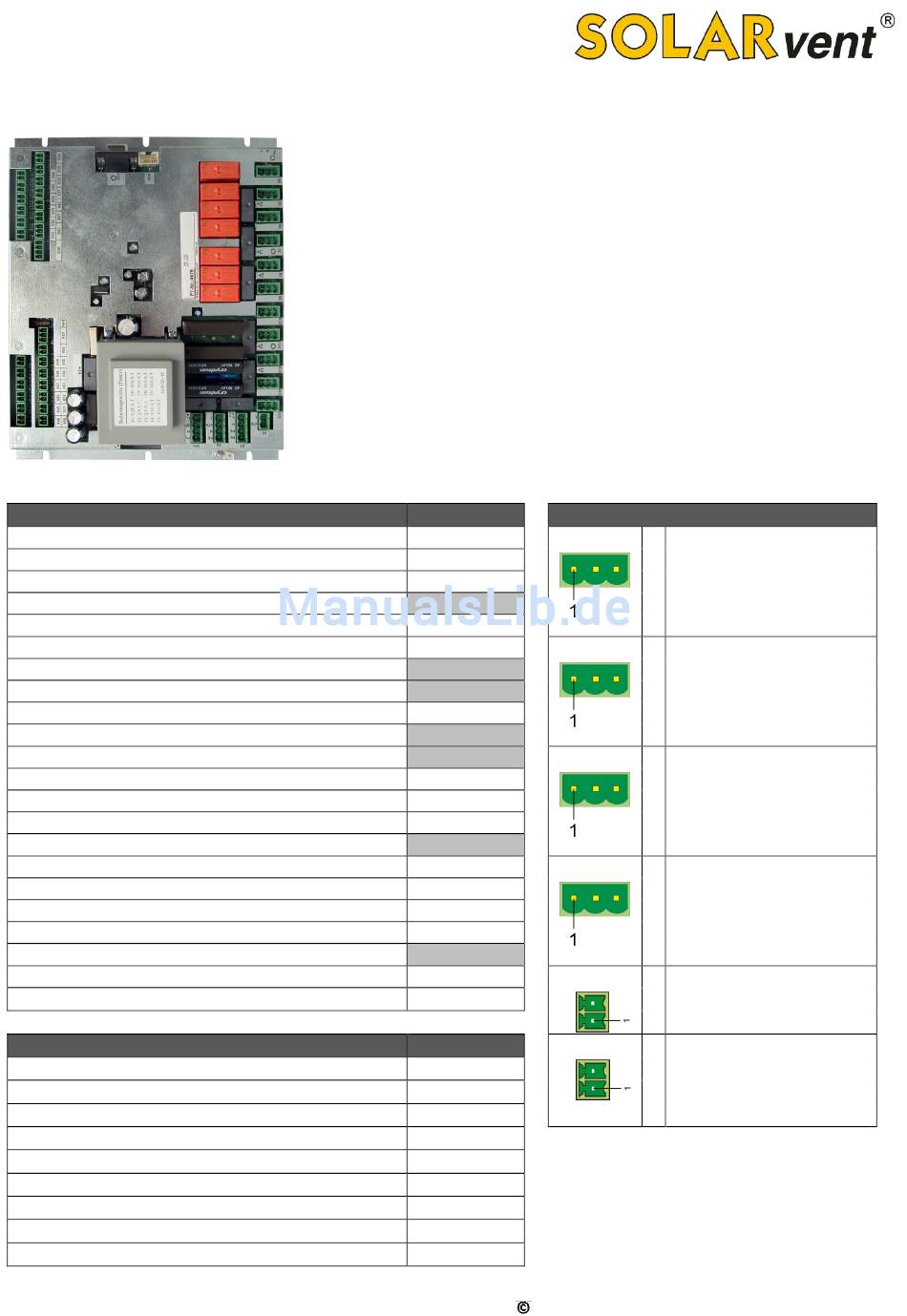

Abb. 37: HZS 521-SV "Hauptplatine"
HZS 521-SV „Hauptplatine"
230 V Netzzuleitung
230 V Ausgang für Erweiterungsmodul HZS 541-2S
STB Sicherheitstemperaturbegrenzer (230 V)
Opt. externe Störmeldung (Relais potentialfrei)
Wärmetauscherreinigungsmotor (Relais 230 V)
Zündung (Glühstab) (Relais 230 V)
Saugturbine Pelletsförderung (Relais 230 V)
Filterreinigung der Saugturbine (Relais 230 V)
Abgas-Saugzuggebläse (230 V Phasenanschnitt.)
Rücklaufanhebungspumpe (230 V Phasenanschnitt.)
Lagerraumschnecke / Maulwurf (230 V Triac)
Interner Brennerschneckenmotor (230 V Triac)
Kesseltemperatur Fühler (Pt1000)
Rücklauftemperatur Fühler (Pt1000)
Außentemperatur Fühler (Pt1000)
Abgastemperatur Fühler (Pt1000)
Lambdasonde
RBS Schneckentemperatur Fühler (Pt1000)
Drehzahlrückmeldung Saugzuggebläse (0-10V)
Externe Brenneranforderung (potentialfrei !)
Drehzahlrückmeldung RG 148 Gebläse (Counter)
CAN Schnittstelle zum ETV 555-S + HZS 562
Bauteil / Stecker
Netzteil in
Netzteil out 12V
Netzteil out 24V
STB, X 11
X 12, 13, 14
X 9
X 8
X 5, 6, 7
X 10
16
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Stecker: Anschlussbelegung der Buchsen
X 1
X 4
X 2
X 3
X 4
X 5
X 8
X 9
X 9
X 10
X 11
X 12
X 13
X 10
X 14
X 28
X 29
X 30
X 31
X 12, X 13
X 38
X 32
X 42
X 44
X 57
X 30
X 61
Sicherungen X 44
F1 – T 0,25 A
F2 – T 2,50 A
F3 – T 2,50 A
F4 – T 3,15 A
F5 – T 10,0 A
F6 – T 10,0 A
F7 – T 10,0 A
F8 – T 10,0 A
F9 – T 10,0 A
SOLARvent Biomasse-Heizsysteme GmbH
1 Normal geschlossen
2 Eingang
3 Normal geöffnet
(Schließer/Öffner)
1 L (von Saugturbine)
N (von Saugturbine)
2
3
1 L (von Saugturbine)
2
3
L über STB geführt
1
2 N
3 PE
Eingang Fühler Pt1000
1
Masse
2
1 +24V Versorgung
2 Digitaler Eingang 24V
(Schließer/Öffner)
