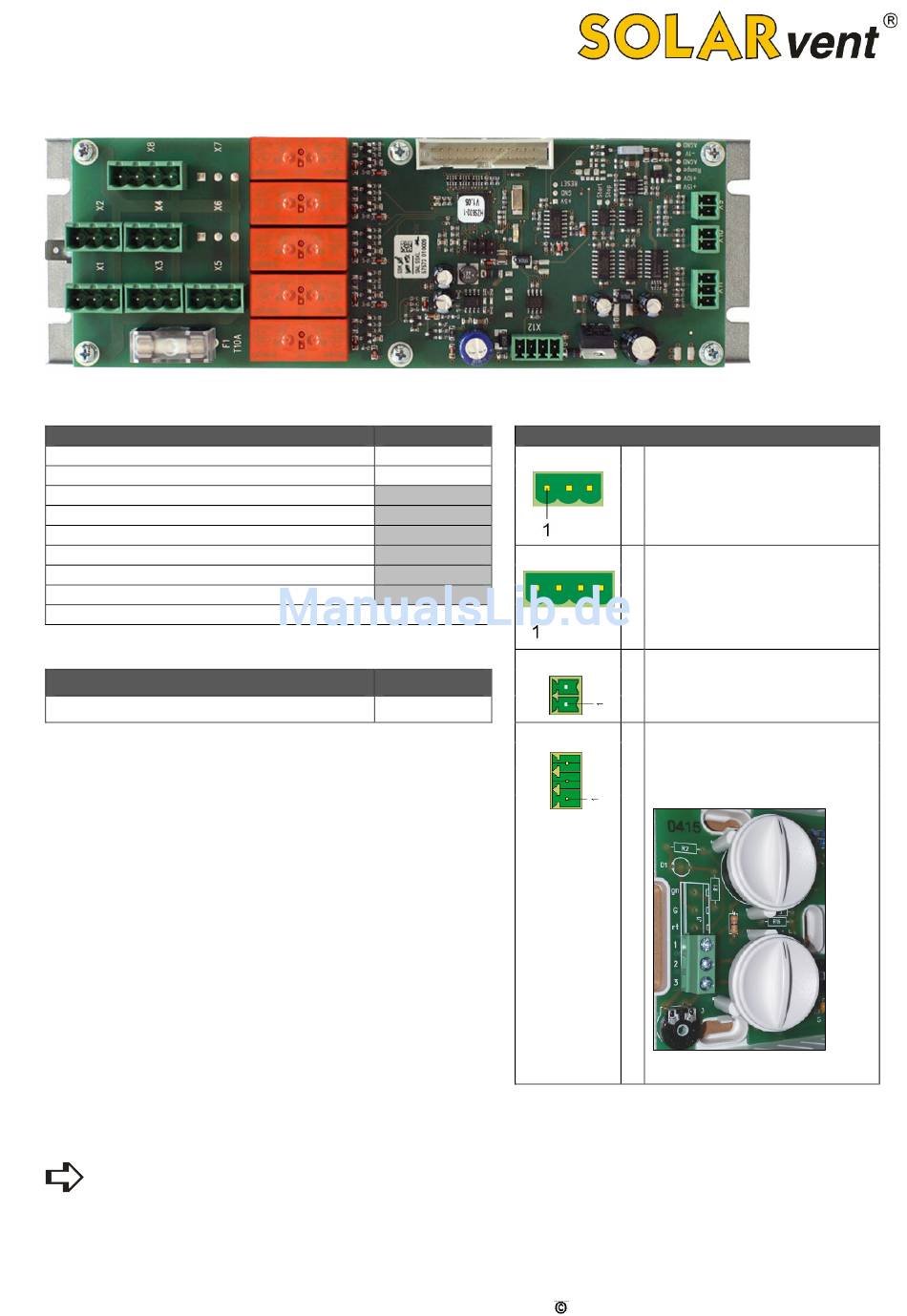

Abb. 40: HZS 532-1 "HK1 + BW" Controller Platine
HZS 532-1 HK1 + Brauchwasser
230 V Stromversorgung Eingang
230 V Stromversorgung Ausgang
Heizkreispumpe 1 (Relais 230 V)
Brauchwasserpumpe (Relais 230 V)
Heizkreis 1 Mischer (Relais 230 V)
Heizkreis 1 Temperatur Vorlauf
Brauchwasserspeicher Temperatur
Optional: Raumfernbediengerät
CAN Bus und 24 V Vers. von HZS 562
Bauteil / Stecker
230 Volt Heizkreis / Brauchwasserladepumpe
Die Controllerplatine ist die Basis für sämtliche Erweiterungsplatinen.
Es können bis zu 5 Erweiterungsplatinen (HZS 53x) in Serie über ein Flachbandkabel angeschlossen werden.
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Stecker:
Anschlussbelegung der Buchsen
X 1
X 3 / X 4
X 2
X 3
X 4
X 8
X 9
X 10
X 11
X 12
X 9 / X 10
Sicherungen
F1 – T 10 A
X 11
1
L
2
N
3
PE
X 8
1
L Mischer Auf (braun)
2
L Mischer Zu (weiß)
3
N (blau)
4
PE
1
Eingang Fühler Pt1000
2
Masse
1
Fühler auf SVRFS Klemme 2
2
Schalter auf SVRFS Klemme 3
3
GND auf SVRFS Klemme 1
Raum-Fernsteller Typ SVRFS
SOLARvent Biomasse-Heizsysteme GmbH
19
