SOLARvent iQ 3.0 – 150 Montageanleitung Seite 17

PWM

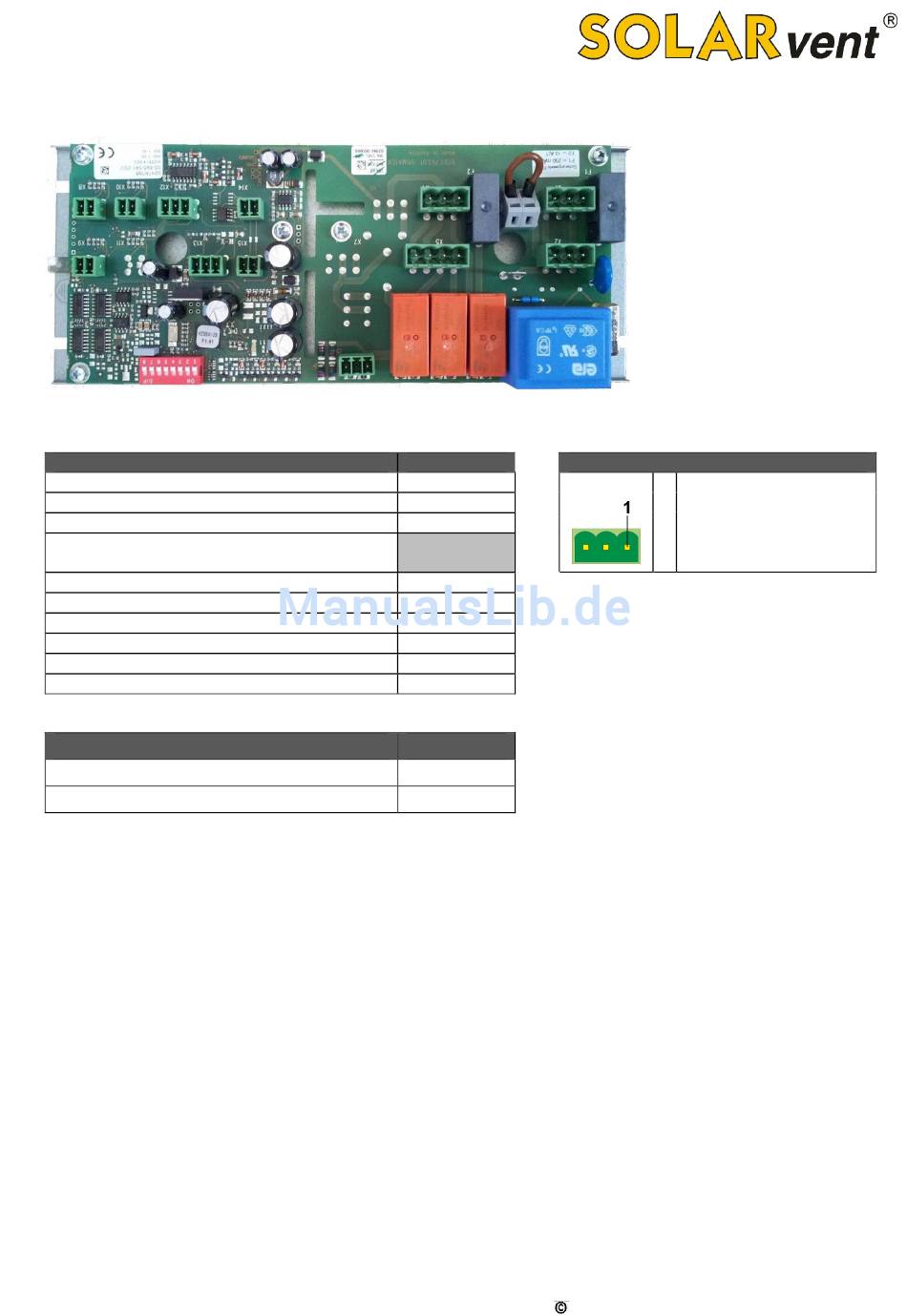

Abb. 38: HZS 541-2S "Brennergebläseplatine und Kaskade-Slave-Pufferpumpe"
HZS 541-2S "Gebläse / Kaskade Pumpe"
Versorgung 230 V Eingang
Versorgung 230 V Ausgang
RG148 Brennergebläse Ansteuerung
Optional bei Kaskaden:
Pufferladepumpe der Slave Kessel
Brennergebläse Versorgung 230 V
Reserve – nicht belegt
Reserve – nicht belegt
Pellet-Füllstandsensor
CAN Bus von HZS 521-SV
CAN Bus zu HZS 562
Bauteil / Stecker
Netzteil
230 Volt Verbraucher
Diese Seite dient ausschließlich zu Ihrer Information. Sämtliche interen Komponenten sind bereits ab Werk vollständig
verdrahtet. Es sind keinerlei Einstellungen oder Änderungen erlaubt !
Der Steckplatz X4 ist bei Kaskadenanlagen für die Ansteuerung der Pufferladepumpe bei SLAVE-Kessel vorgesehen.
Montageanleitung: iQ 3.0 - Version 1.2 – 18.06.2015
Stecker Anschlussbelegung der Buchsen
X 1
X 2
PWM
X 4
X 5
X 8
X 9
X 13
X 14
X 15
Sicherungen
F1 – T 0,80mA
F2 – T 10 A
SOLARvent Biomasse-Heizsysteme GmbH
X 4 1 L
2 N
3 PE
17
