5.7.2 Schaltplan für Magnetventil (optional)
5.8 Stromanschluss des Wärmetauscher-
0870567093_NC0630C_ACV_A0001_IM_de

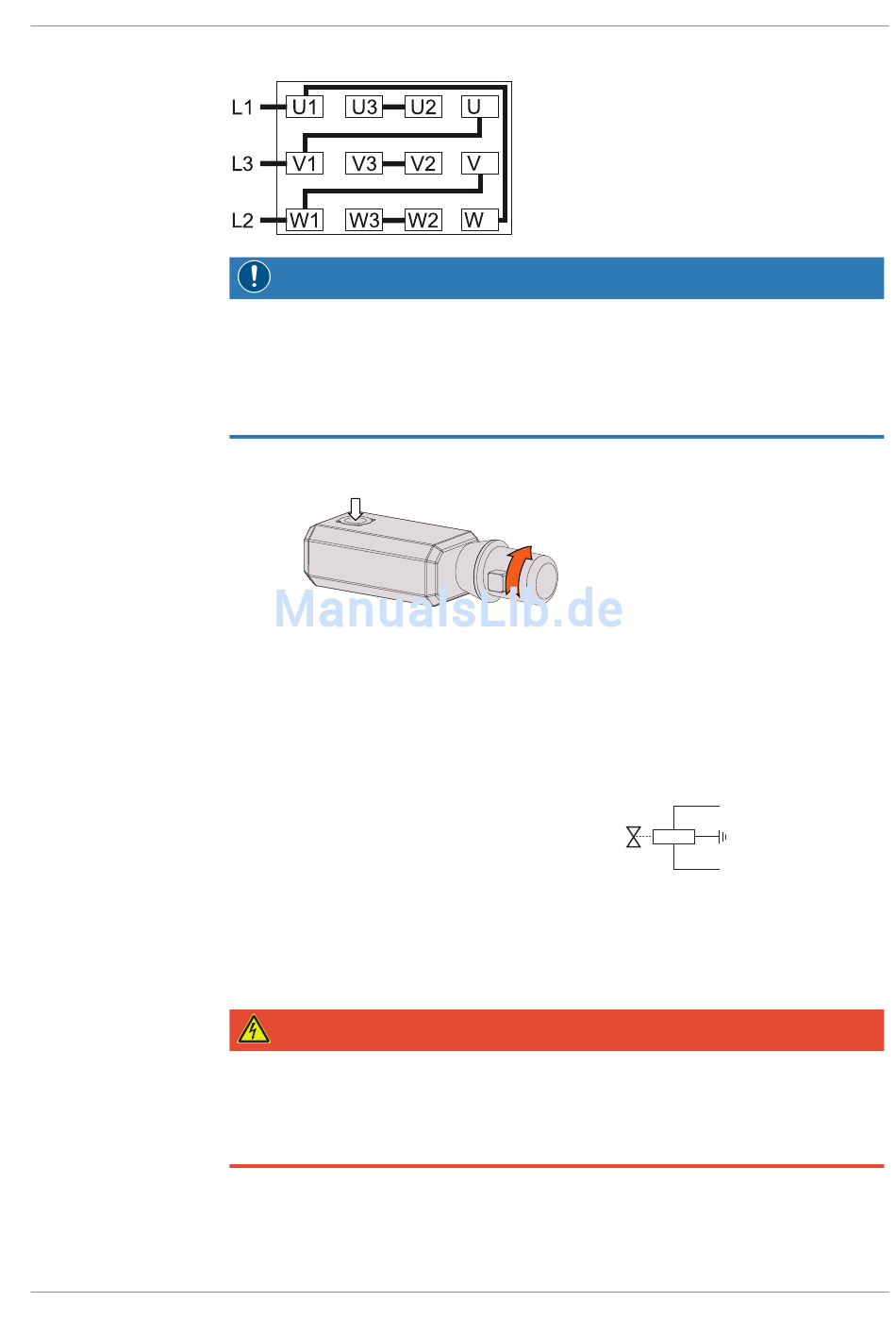

Dreieck-Schaltung, Multispannungs-Motor mit 12 Pins (Mittelspannung):
ACHTUNG
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine.
• Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit
schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh-
richtung korrekt ist.
Die Motordrehrichtung ist in folgender Darstellung ersichtlich:
IN
• Schalten Sie den Motor für einen Sekundenbruchteil ein.
• Bestimmen Sie durch Beobachten des Lüfterrads des Motors die Drehrichtung.
Gehen Sie folgendermaßen vor, wenn die Motordrehrichtung geändert werden muss:
• Tauschen Sie zwei beliebige Motorphasen gegeneinander aus.
Teilenr.: 0654 000 092
U = 24 VDC; I = 360 mA
Ventilatormotors
GEFAHR
Stromführende Drähte.
Stromschlaggefahr.
• Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften
durchgeführt werden.
• Die Stromversorgung für den Ventilatormotor des Wärmetauschers (AHE) muss den
Angaben auf dem Typenschild des Wärmetauschers entsprechen.
• Es muss ein Überlastschutz für den Ventilatormotor gemäß EN 60204-1 vorgesehen
werden.
4
4
4
Installation | 5
1 (+)
PE
2 (-)
