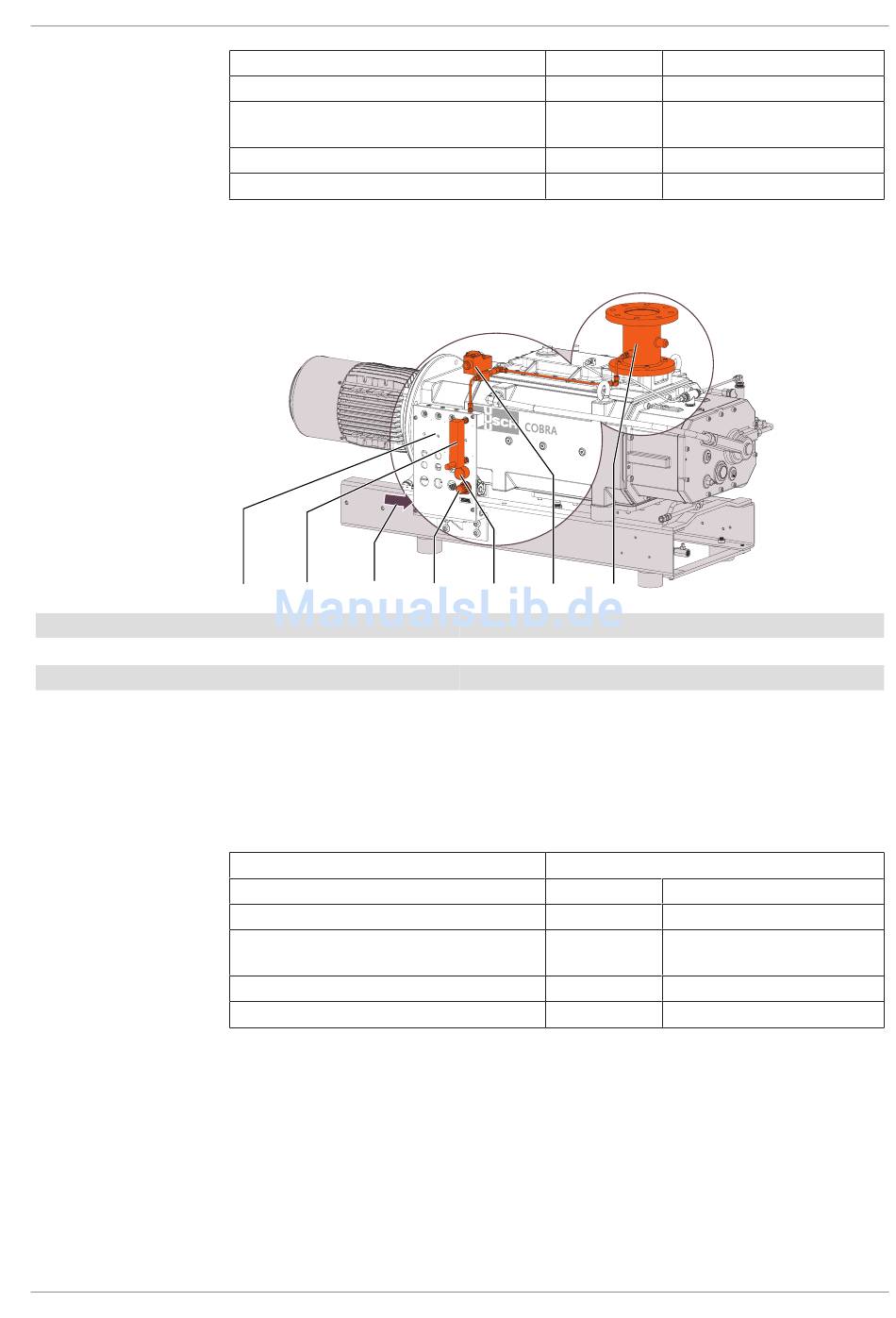

5.2.5 Anschluss für das Spülgassystem (optional)
PGC Spülgasanschluss
FR Durchflussregler
MAN Druckmessgerät
NIP Stickstoffkontrolltablett
0870567093_NC0630C_ACV_A0001_IM_de
Gastemperatur
Maximaler Gasdruck
Empfohlene Druckeinstellung am Druck-
regulierventil (PRV)
Filtrierung
Empfohlene Durchflussrate
* Standard-Liter pro Minute
NIP FME, FR PGC
Anschlussgröße:
– G1/4, ISO 228-1
• Schließen Sie das Magnetventil (MV) elektrisch an, siehe Schaltplan für Magnetventil
[► 19].
• Das Gas muss folgende Anforderungen erfüllen:
Gastyp
Gastemperatur
Maximaler Gasdruck
Empfohlene Druckeinstellung am Druck-
regulierventil (PRV)
Filtrierung
Empfohlene Durchflussrate
* Standard-Liter pro Minute
°C
bar
bar
µm
SLM*
PRV MAN MV
FME Durchflussmessgerät
INF Saugflansch
MV Magnetventil
PRV Druckregelventil
Trockener Stickstoff
°C
bar
bar
µm
SLM*
0 ... 60
13
2.5
5
30
INF
0 ... 60
13
2,5
5
≥ 100
