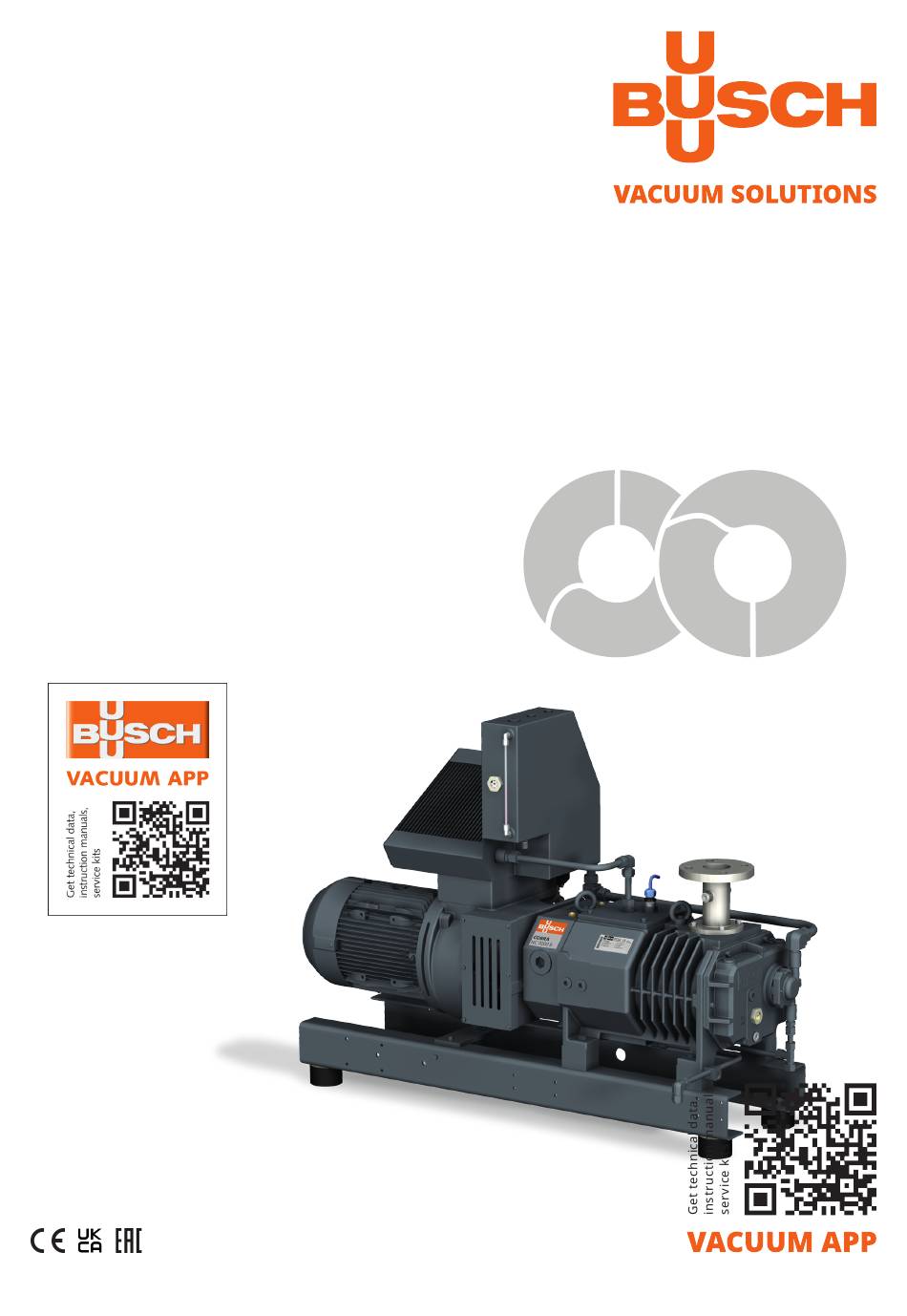

Betriebsanleitung
COBRA
Trockene Schrauben-Vakuumpumpen
NC 0100 B, NC 0200 B, NC 0300 B
(luftgekühlte Ausführung)
0870573307/-0003_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten
13.09.2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Busch COBRA NC 0100 B

Inhaltszusammenfassung für Busch COBRA NC 0100 B

  • Seite 1 Betriebsanleitung COBRA Trockene Schrauben-Vakuumpumpen NC 0100 B, NC 0200 B, NC 0300 B (luftgekühlte Ausführung) 0870573307/-0003_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 13.09.2021...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................4 2 Produktbeschreibung ........................5 2.1 Funktionsprinzip ....................... 6 2.2 Anwendung ........................6 2.3 Ein-/Ausschalter ....................... 6 2.4 Technische Standardeigenschaften ................... 7 2.4.1 Luftkühlung......................7 2.4.2 Temperaturschalter....................7 2.4.3 Dichtsysteme ......................7 2.5 Optionales Zubehör ......................7 2.5.1 Gasballastventil ..................... 7 2.5.2 Schalldämpfer......................
  • Seite 3 Inhaltsverzeichnis 8 Instandsetzung .........................32 9 Außerbetriebnahme ........................33 9.1 Zerlegung und Entsorgung ....................33 10 Ersatzteile ..........................33 11 Störungsbehebung........................34 12 Technische Daten ........................36 13 Kühlflüssigkeit..........................36 14 Öl .............................36 15 EU-Konformitätserklärung ......................37 Instruction Manual COBRA NC 0100-0300 B ACV_DE_de...

  • Seite 4: Sicherheit

    Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.

  • Seite 5: Produktbeschreibung

    Produktbeschreibung | 2 Produktbeschreibung ODP, ODP, MP Wasser/Luft-Wärmetauscher Kondensatablass Kühlflüssigkeitsablassschraube Kühlflüssigkeitseinfüllschraube Kühlflüssigkeitsschauglas Kühlflüssigkeitspumpe Entlüftungsventil für Kühlflüssigkeit Ringschraube Gasballastventil Sauganschluss Standzeiger Magnetstopfen Motorklemmenkasten Typenschild Ölablassschraube Öleinfüllschraube Ölschauglas Abluftanschluss Verschlussschraube zum manuellen Drehen Radiallüfter der Rotoren Schalldämpfer Sicherheitsventil Temperaturschalter Instruction Manual COBRA NC 0100-0300 B ACV_DE_de 5 / 40...

  • Seite 6: Funktionsprinzip

    Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mecha- nischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine fähig, Enddrücke aufrechtzuerhalten, siehe Technische Daten [► 36].

  • Seite 7: Technische Standardeigenschaften

    Produktbeschreibung | 2 2.4 Technische Standardeigenschaften 2.4.1 Luftkühlung Die Maschine wird von einem Kühlflüssigkeitskreis im Zylinderdeckel und Zylinder ge- kühlt. Die Kühlflüssigkeitspumpe (CLP) ermöglicht den Rückfluss in die Kühlflüssigkeitskammer. Die Kühlflüssigkeit wird mittels eines Luft-Wasser-Wärmetauschers (AHE) gekühlt. Ein auf der Motorwelle befestigter Lüfter saugt die Kühlluft an und fördert sie durch den Wärmetauscher.

  • Seite 8: Gleitringdichtungen

    2 | Produktbeschreibung 2.5.4 Gleitringdichtungen Die Dichtsysteme können mit Gleitringdichtungen ausgerüstet werden. Folgende Aus- führungen sind möglich: – Ölgeschmierte Gleitringdichtung auf Motorseite und Labyrinthdichtungen auf Saugs- eite. – Ölgeschmierte Gleitringdichtungen auf Motorseite und auf Saugseite. – Gasgeschmierte Doppel-Gleitringdichtungen (motorseitig) und ölgeschmierte Einzel- Gleitringdichtungen (saugseitig).

  • Seite 9: Transport

    Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! • Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt.

  • Seite 10: Lagerung

    4 | Lagerung Lagerung • Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Liefer- umfang enthaltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: • Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. •...

  • Seite 11: Anschlussleitungen/-Rohre

    • Kühlflüssigkeitsstand prüfen, siehe Kontrolle des Kühlflüssigkeitsniveaus [► 28]. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Lei- stung beschränkt oder die Umgebungstemperatur begrenzt werden.

  • Seite 12: Sauganschluss

    – DN40 PN16, EN 1092-1 bei NC 0100 B – DN50 PN16, EN 1092-1 bei NC 0200 B und NC 0300 B Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird: • Busch empfiehlt den Einbau eines Absperrventils, damit die Maschine nicht rück- wärts laufen kann. 5.2.2 Ablaufanschluss Anschlussgröße(n):...

  • Seite 13: Anschluss Für Das Sperrgassystem (Optional)

    Installation | 5 5.2.3 Anschluss für das Sperrgassystem (optional) Mit Stickstoffkontrolltablett FME, FS Sperrgasanschluss Durchflussmessgerät Durchflusswächter Druckmessgerät Magnetventil Stickstoffkontrolltablett Druckregulierventil • Sperrgasanschluss (BGC) an die Gasversorgung anschließen. Anschlussgröße: – G1/4, ISO 228-1 • Schließen Sie den Durchflusswächter (FS) des Durchflussmessgeräts elektrisch an, sie- he Schaltplan für den Durchflusswächter [► 23].

  • Seite 14: Anschluss Für Das Verdünnungsgassystem (Optional)

    5 | Installation 5.2.4 Anschluss für das Verdünnungsgassystem (optional) FME, FR Verdünnungsgasanschluss Durchflussmessgerät Durchflussregler Druckmessgerät Stickstoffkontrolltablett Druckregelventil Anschlussgröße: – G1/4, ISO 228-1 • Schließen Sie das Magnetventil (MV) elektrisch an, siehe Schaltplan für Magnetventil [► 22]. • Das Gas muss folgende Anforderungen erfüllen: Gastyp Trockener Stickstoff Gastemperatur...

  • Seite 15: Anschluss Für Das Spülgassystem (Optional)

    Installation | 5 5.2.5 Anschluss für das Spülgassystem (optional) FME, FR Spülgasanschluss Durchflussmessgerät Durchflussregler Saugflansch Druckmessgerät Magnetventil Stickstoffkontrolltablett Druckregelventil • Schließen Sie den Spülgasanschluss an die Gasversorgung an. Anschlussgröße: – G1/4, ISO 228-1 • Schließen Sie das Magnetventil (MV) elektrisch an, siehe Schaltplan für Magnetventil [► 22].

  • Seite 16: Auffüllen Mit Öl

    Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 36] und Öl [► 36]. Ölbefüllung auf Motorseite Ölniveau...
  • Seite 17 Oil type see nameplate Change interval see instruction manual Wenn an der Maschine kein Aufkleber ist: • Bestellen Sie einen Aufkleber (Teilenummer 0565 568 959) bei Ihrer Kontaktper- son von Busch. Instruction Manual COBRA NC 0100-0300 B ACV_DE_de 17 / 40...

  • Seite 18: Einfüllen Von Kühlflüssigkeit

    5 | Installation 5.4 Einfüllen von Kühlflüssigkeit Weitere Angaben zum Kühlflüssigkeitstyp und zur Füllmenge siehe Technische Daten [► 36] und Kühlflüssigkeit [► 36]. Kühlflüssigkeitsniveau prüfen 5.5 Installation der Spülflüssigkeitsvorrichtung (optional) Spülflüssigkeitseinfüllschraube Spülflüssigkeitstank Durchflussregler Saugflansch Niveauanzeige Niveauschalter Magnetventil 18 / 40 Instruction Manual COBRA NC 0100-0300 B ACV_DE_de...

  • Seite 19: Montage Der Kupplung

    Installation | 5 • Schließen Sie das Magnetventil (MV) elektrisch an, siehe Schaltplan für Magnetventil [► 22]. • Schließen Sie die beiden Niveauschalter (LS) elektrisch an, siehe Schaltplan für Ni- veauschalter [► 23]. • Befüllen Sie den Spülflüssigkeitsbehälter (FLV) mit einer geeigneten Spülflüssigkeit. 5.6 Montage der Kupplung Kupplungsnabe (maschinenseitig) Kupplungszahnkranz...

  • Seite 20: Elektrischer Anschluss

    • Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an.

  • Seite 21: Schaltplan Für Dreiphasigen Motor (Pumpenantrieb)

    Installation | 5 5.7.1 Schaltplan für dreiphasigen Motor (Pumpenantrieb) Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): Doppelstern-Schaltung, Mehrspan- Stern-Schaltung, Mehrspannungsmotor nungsmotor mit 9 Pins (Niederspan- mit 9 Pins (Hochspannung): nung): Doppelstern-Schaltung, Mehrspan- Stern-Schaltung, Mehrspannungsmotor nungsmotor mit 12 Pins (Niederspan- mit 12 Pins (Hochspannung): nung): Dreieck-Schaltung, Multispannungs-Mo- tor mit 12 Pins (Mittelspannung): ACHTUNG Falsche Drehrichtung.

  • Seite 22: Schaltplan Für Magnetventil (Optional)

    = 8 W Kontakt: Normal geschlossen 2 (-) 5.8 Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö- gerung von mindestens 20 Sekunden zu konfigurieren. 5.8.1 Schaltplan für Temperaturschalter Teilenr.: 0651 555 983 for NC 0100 B, 0651 555 985 for NC 0200 B, 0651 555 987 for NC 0300 B U = 6 … 30 VDC ; I = 10 … 100 mA Kontakt: Normal geschlossen (NC) 1 = Weiß;...

  • Seite 23: Schaltplan Für Den Durchflusswächter (Optional)

    Installation | 5 5.8.2 Schaltplan für den Durchflusswächter (optional) Teilenr.: RC15-14-N3 (Artikelnr. Pepperl 1 (+) +Fuchs) U = 5…25 V; I = 1… 3 mA 2 (-) Schaltelementfunktion: NAMUR, bistabil 1 = Braun; 2 = Blau Bei Labyrinthdichtungen, ölgeschmierten Bei gasgeschmierten Doppel-Gleitringdich- Einzel-Gleitringdichtungen und PTFE-Wel- tungen: lendichtungen:...

  • Seite 24: Inbetriebnahme

    6 | Inbetriebnahme Inbetriebnahme ACHTUNG Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden. Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be- schädigt. • Vor der Inbetriebnahme muss die Maschine mit Öl befüllt werden, siehe Auffüllen mit Öl [► 16].

  • Seite 25: Beförderung Kondensierbarer Dämpfe

    Inbetriebnahme | 6 • Die Betriebsbedingungen müssen den Angaben unter Technische Daten [► 36] ent- sprechen. • Führen Sie nach einigen Betriebsminuten eine Kontrolle des Ölniveaus [► 27] durch. • Führen Sie nach einigen Betriebsminuten eine Kontrolle des Kühlflüssigkeitsniveaus [► 28] durch. Sobald die Maschine unter normalen Betriebsbedingungen läuft, gehen Sie folgenderma- ßen vor: •...

  • Seite 26: Spülgasverfahren

    Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern.

  • Seite 27: Wartungsplan

    Alle 16.000 Std. oder späte- • Führen Sie eine Generalüberholung der Maschine stens nach 4 Jahren durch (wenden Sie sich an Busch). 7.2 Kontrolle des Ölniveaus • Schalten Sie die Maschine ab. • Warten Sie nach dem Abschalten der Maschine 1 Minute, bevor Sie das Ölniveau kontrollieren.

  • Seite 28: Kontrolle Des Kühlflüssigkeitsniveaus

    • Bei Bedarf nachfüllen, siehe Einfüllen von Kühlflüssigkeit [► 18]. 7.4 Ölwechsel ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 28 / 40 Instruction Manual COBRA NC 0100-0300 B ACV_DE_de...
  • Seite 29 Wartung | 7 Ölablassen auf Motorseite Putzlappen Magnetstopfen Ablaufwanne Ölablassen auf Saugseite Putzlappen Magnetstopfen Ablaufwanne Instruction Manual COBRA NC 0100-0300 B ACV_DE_de 29 / 40...
  • Seite 30 7 | Wartung Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 36] und Öl [► 36]. Ölbefüllung auf Motorseite Ölniveau prüfen Ölbefüllung auf Saugseite Ölniveau prüfen Nach dem Befüllen mit Öl: • Notieren Sie das Datum des Ölwechsels auf dem Aufkleber. 30 / 40 Instruction Manual COBRA NC 0100-0300 B ACV_DE_de...

  • Seite 31: Austausch Der Kühlflüssigkeit

    Change interval see instruction manual Wenn an der Maschine kein Aufkleber ist: • Bestellen Sie einen Aufkleber (Teilenummer 0565 568 959) bei Ihrer Kontaktper- son von Busch. 7.5 Austausch der Kühlflüssigkeit Instruction Manual COBRA NC 0100-0300 B ACV_DE_de 31 / 40...

  • Seite 32: Instandsetzung

    • Wir empfehlen, jegliches Zerlegen der Maschine, das über die in der vorliegenden Be- triebsanleitung beschriebenen Vorgehensweisen hinausgeht, vom Kundendienst von Busch durchführen zu lassen. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheitsgefährdenden Fremdstoffen kontaminiert war: •...

  • Seite 33: Außerbetriebnahme

    Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Für dieses Produkt gibt es keine Standard-Ersatzteilsätze. Wenn Sie Original-Busch-Er- satzteile benötigen:...

  • Seite 34: Störungsbehebung

    Hand über die Rotorzugangs- schraube (PMR). • Lassen Sie die Maschine reparieren (wenden Sie sich an Busch). Fremdkörper sind in die Ma- • Beseitigen Sie die Fremd- schine eingedrungen. körper oder lassen Sie die Maschine reparieren (wenden Sie sich an Busch).
  • Seite 35 • Siehe „Beim Betrieb der Maschine kommt es zu ei- ner zu hohen Wärmeent- wicklung“. Zur Behebung von Problemen, die nicht im Problembehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. Instruction Manual COBRA NC 0100-0300 B ACV_DE_de 35 / 40...

  • Seite 36: Technische Daten

    12 | Technische Daten 12 Technische Daten NC 0100 B NC 0200 B NC 0300 B Saugvermögen m³/h 110 / 130 220 / 265 320 / 385 (50Hz / 60Hz) Enddruck hPa (mbar) ≤0.05 / ≤0.01 abs. Mit Standardbeschichtung “NC xxxx xxx” (50Hz / 60Hz) Enddruck hPa (mbar)

  • Seite 37: Eu-Konformitätserklärung

    15 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw.
  • Seite 38 Notizen...
  • Seite 39 Notizen...
  • Seite 40 Busch Vacuum Solutions We shape vacuum for you. Argentina Denmark Malaysia South Africa info@busch.com.ar info@busch.dk busch@busch.com.my info@busch.co.za Australia Finland Mexico Spain sales@busch.com.au info@busch.fi info@busch.com.mx contacto@buschiberica.es Austria France Netherlands Sweden busch@busch.at busch@busch.fr info@busch.nl info@busch.se Bangladesh Germany New Zealand Switzerland sales@busch.com.bd info@busch.de sales@busch.co.nz...
