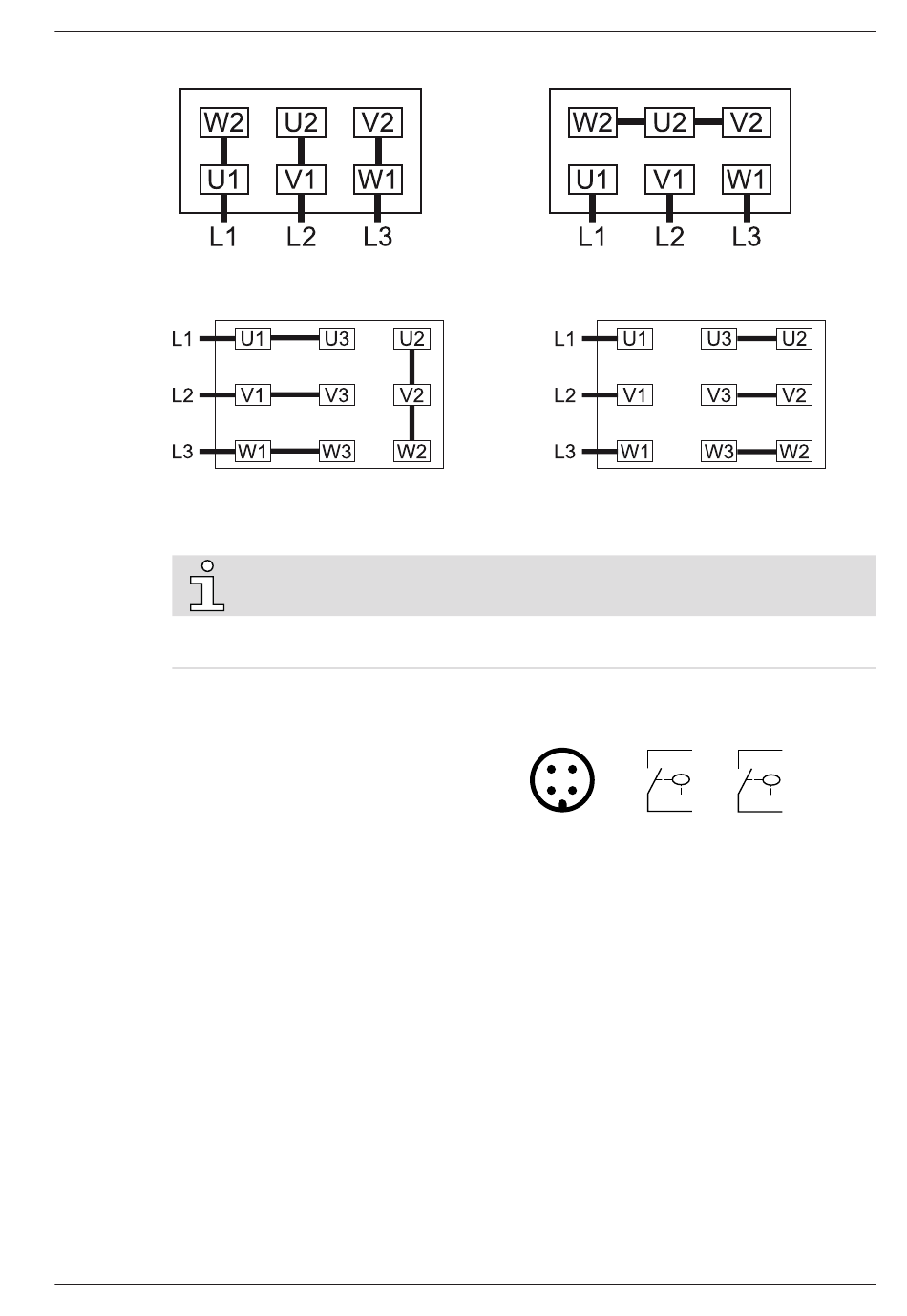

Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Niederspannung):
6.4
Elektrischer Anschluss von Überwachungsorganen
Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzöge-
rung von mindestens 20 Sekunden zu konfigurieren.
6.4.1
Schaltplan für Niveauschalter (optional)
Teilenr.: 0652 203 669
Elektrische Daten:
U = max. 250 V
I
= 1.0 A
max
P = 50 W/VA
IP 65
Schaltelementfunktion:
Reed-Kontakt
Kontaktart: 2x Schliesser mit getrennten Poten-
zial- und Signalausgängen
Schaltpunkt:
S1
► pin 1 + 2 ► min. level
trip
S2
► pin 3 + 4 ► max. level
trip
Instruction Manual R5 RA 0025-0100 F_DE_de
HINWEIS
Elektrischer Anschluss | 6
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Motor mit
9 Pins (Hochspannung):
2
4
3
1
2
S
1
1
4
S
2
3
