5.2.2 Abluftanschluss

5.2.3 Anschluss für das Sperrgassystem (optional)
BGC Sperrgasanschluss
FR Durchflussregler
PRV Druckregulierventil
0870567093_NC0630C_ACV_A0001_IM_de
Anschlussgröße:
Am Maschinenauslassanschluss:
– DN100 ISO-K, DIN 28404
Am Auslassanschluss des Schalldämpfers (SI) (zwei Ausführungen optional lieferbar):
– DN80 PN16 + ANSI/ASME B16.5-3" Klasse 150 lbs
– R3
• Stellen Sie sicher, dass das abgeführte Gas ungehindert ausströmen kann. Schließen
Sie keinesfalls die Abluftleitung, drosseln Sie sie nicht und verwenden Sie sie nicht als
Druckluftquelle.
• Vergewissern Sie sich, dass der Gegendruck am Auslassanschluss (OUT) den zulässi-
gen Druck nicht überschreitet, siehe Technische Daten [► 33].

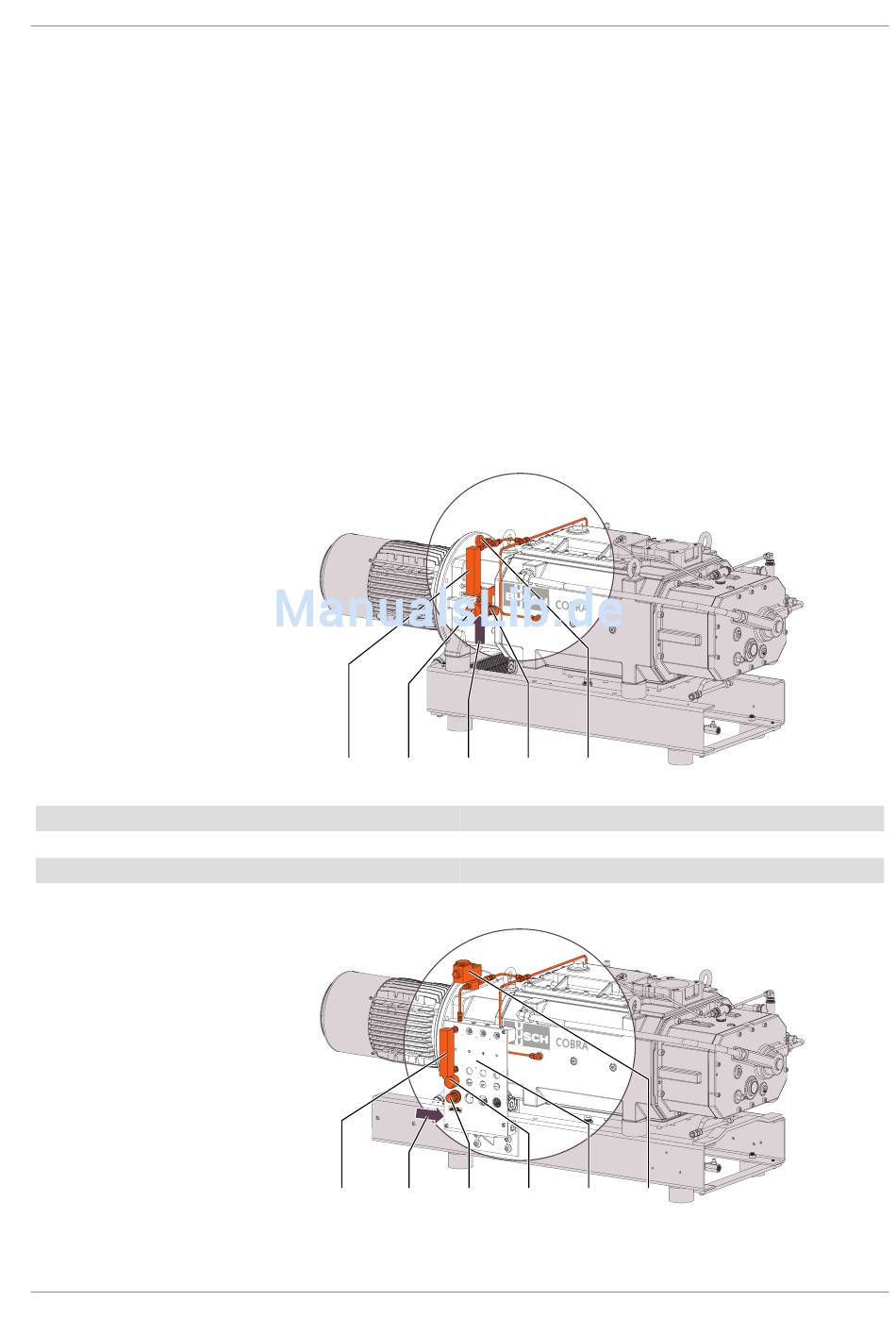

Ohne Stickstoffkontrolltablett
FME MAN
Mit Stickstoffkontrolltablett
FME, FS BGC
BGC PRV FR
FME Durchflussmessgerät
MAN Druckmessgerät
PRV MAN NIP
Installation | 5
MV
