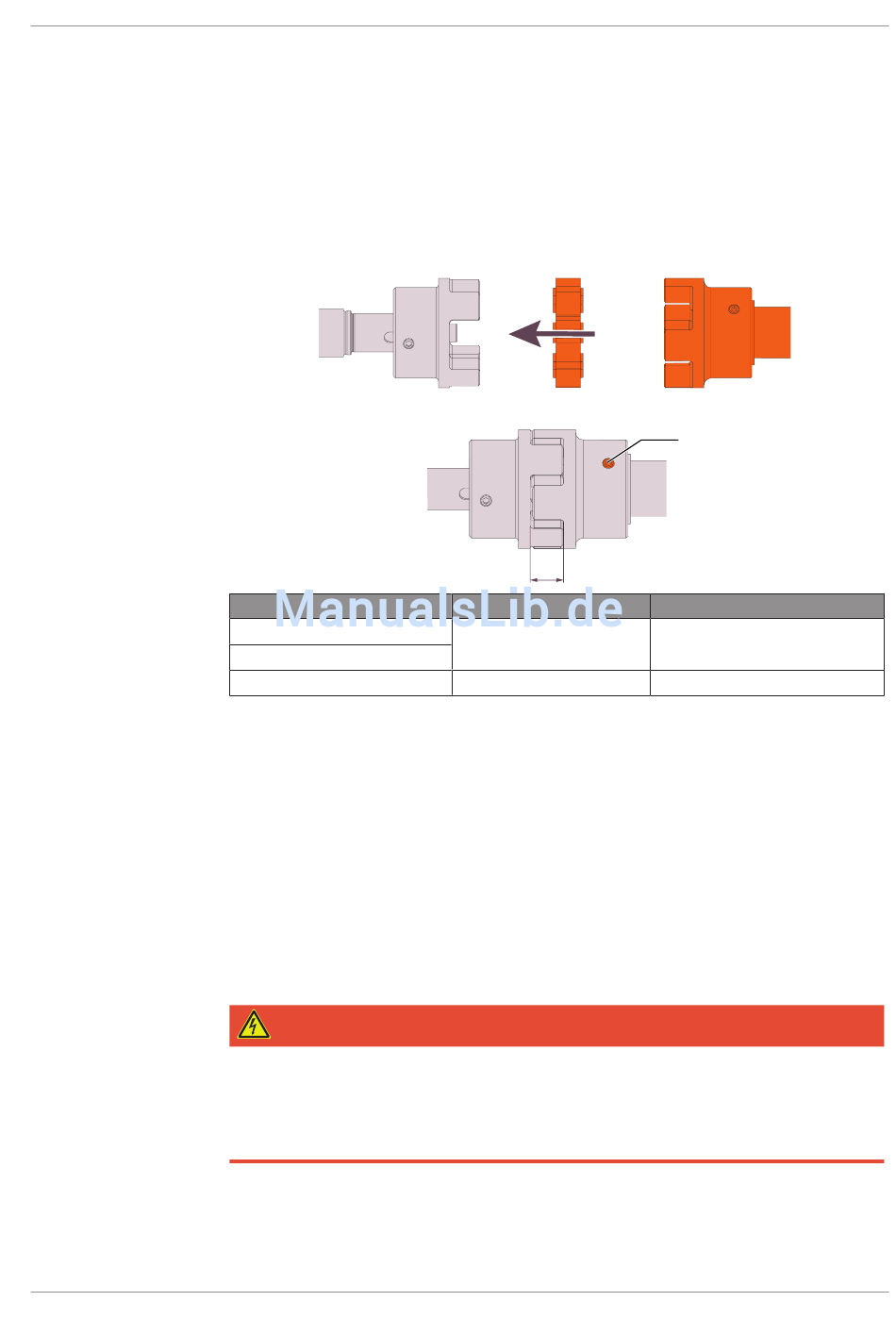

5.6 Montage der Kupplung

5.7 Elektrischer Anschluss

0870567093_NC0630C_ACV_A0001_IM_de
• Schließen Sie das Magnetventil (MV) elektrisch an, siehe Schaltplan für Magnetventil
[► 19].
• Schließen Sie die beiden Niveauschalter (LS) elektrisch an, siehe Schaltplan für Nive-
auschalter [► 21].
• Befüllen Sie den Spülflüssigkeitsbehälter (FLV) mit einer geeigneten Spülflüssigkeit.
Kupplungsnabe (maschinenseitig)
Maschinentyp
NC 0600 C
NC 0630 C
NC 0630 C
Bei Auslieferung der Maschine ohne Motor:
• Montieren Sie die zweite Kupplungsnabe an der Motorwelle (separat geliefert).
• Passen Sie die Kupplungsverbindung so an, bis der für Abstand „E" angegebene
Wert erreicht ist.
• Wenn die Kupplung angepasst ist, verriegeln Sie die Kupplungsnabe durch Fest-
drehen der radialen Schraube.
• Montieren Sie den Motor mithilfe des Kupplungszahnkranzes an der Maschine.
Weitere Informationen zur Kupplung finden Sie in der Betriebsanleitung für die ROTEX
Kupplung, die Sie auf www.ktr.com herunterladen können.
GEFAHR
Stromführende Drähte.
Stromschlaggefahr.
• Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften
durchgeführt werden.
• Die Stromversorgung für den Motor muss den Angaben auf dem Typenschild des Mo-
tors entsprechen.
• Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an.
Kupplungszahnkranz
E
Kupplungsgröße
®
ROTEX 42
®
ROTEX 48
Installation | 5
Kupplungsnabe (motorseitig)
Radiale Schraube
Max. zulässiges
Drehmoment: 10 Nm
Wert „E" (mm)
26
28
®
-
17 / 36
