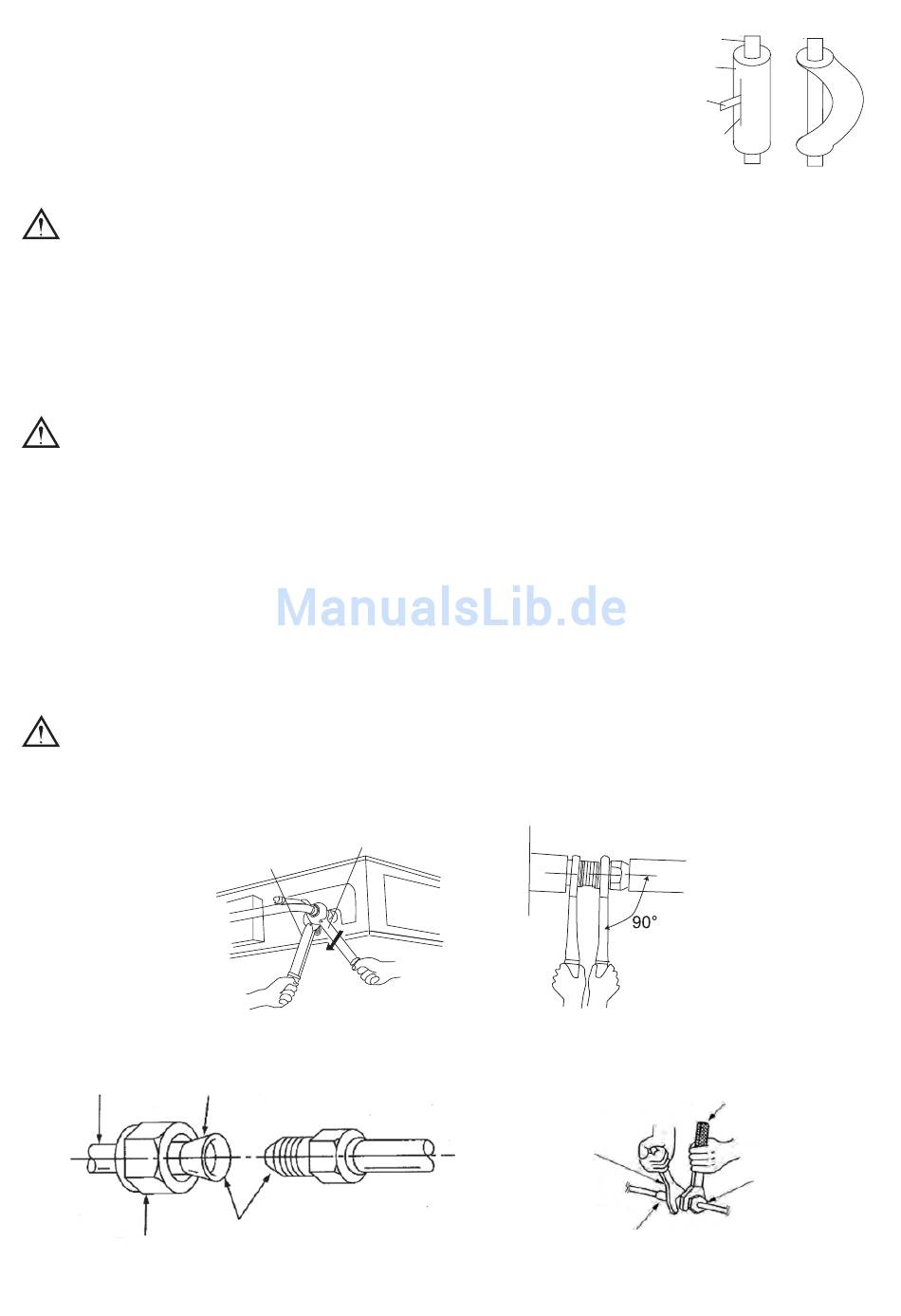

4. Rohre mit Wärmedämmung nicht biegen. Das Rohr
würde sich eindrücken. Die Wärmedämmung mit
einem scharfen Messer anschneiden, wie im Bild 15
dargestellt, das Kältemittelrohr enthüllen, und erst
dann das Rohr biegen. Die Wärmedämmung auf das
im gewünschten Winkel gebogene Rohr wieder
anbringen und mit Isolierband befestigen.
HINWEIS!
• Die Rohre nicht in einem zu spitzen Winkel biegen, um einen Rohrbruch zu vermeiden. Der
Biegeradius eines Rohres muss mindestens 150 mm betragen.
• Ein Rohr kann brechen, wenn es an einer Stelle mehrmals gebogen wird.
4.3.3 Rohr an der Inneneinheit anschließen
Die Schutzverschlüsse der Rohre entfernen.
HINWEIS!
• Das Rohr auf dem Ablaufnippel der Inneneinheit ordnungsgemäß ausrichten. Bei fehlerhafter
Zentrierung lässt sich die Überwurfmutter nicht richtig festziehen. Bei einem zu hohen
Drehmoment der Überwurfmutter kann das Gewinde beschädigt werden.
• Die Überwurfmutter nicht abnehmen, bevor das Verbindungsrohr angeschlossen werden soll,
um ein Durchdringen von Staub und Schmutz in die Rohrleitung zu verhindern.
Zentrieren Sie das Rohr am Ablaufnippel der Inneneinheit, und schrauben Sie die
Überwurfmutter von Hand auf.
Nachdem die Überwurfmutter von Hand korrekt angezogen worden ist, diese mit
Drehmomentschlüssel endgültig festziehen.
HINWEIS!
• Den Drehmomentschlüssel am Handgriff fest und rechtwinkelig zum Rohr nach Bild 16
halten, um die Überwurfmutter ordnungsgemäß festzuziehen.
Mit Öl bestrichen (um Reibung der
Kupferrohr
Überwurfmutter zu verringern)
Überwurfmutter
Drehmomentschlüssel
Halteschlüssel
Mit Öl bestrichen (für bessere
Dichtigkeit)
Abb. 16
Schlüssel
Rohrverbindung
Abb. 17
14
Rohr
Dämmrohr
Messer
Schnitt
Abb. 15
Drehmomentschlüssel
Überwurfmutter
