WARNUNG!
• Vergewissern Sie sich vor dem Beginn der Arbeit an der Anlage, dass die Innen- sowie
Außeneinheit von der Stromversorgung getrennt sind.
• Achten Sie darauf, dass die Klemmennummern und die Leiterfarben des Verbindungskabels
den Anschlussstellen an der Inneneinheit entsprechen.
• Ein fehlerhafter Anschluss kann zum Durchbrennen von elektrischen Bauteilen führen.
• Das Verbindungskabel an der Klemmleiste fest anschließen. Eine fehlerhafte Installation kann
zum Brand führen.
• Die Befestigung des Verbindungskabels mit der Kabelschelle muss immer über die
Außenisolation erfolgen. (Wird das Kabel nicht ordnungsgemäß befestigt, kann es zu
elektrischem Durchschlag kommen.)
• Immer den Erdleiter anschließen.

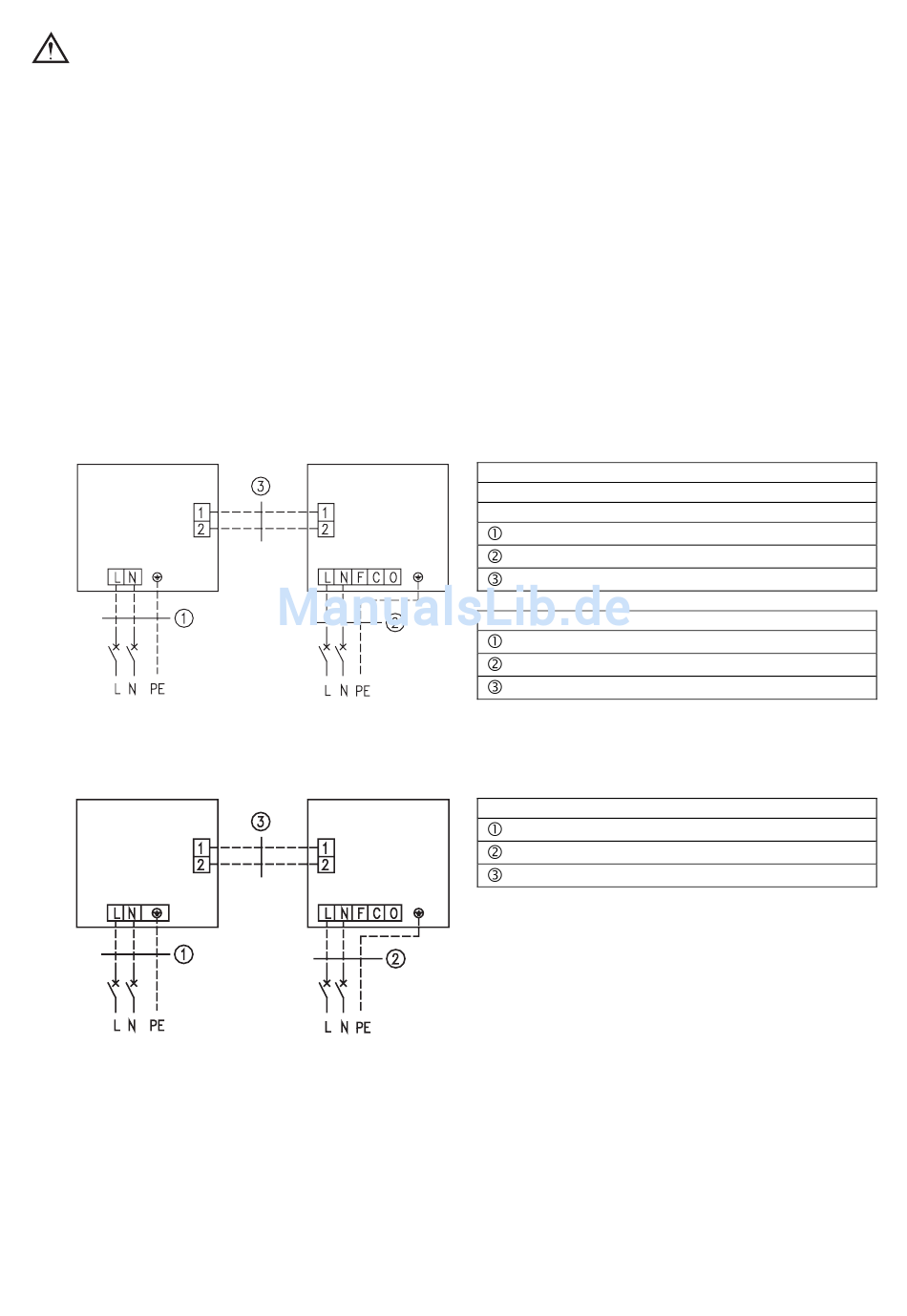

4. Elektrische Verbindung zwischen der Innen- und Außeneinheit
Einphasengeräte (09K~24K)
Außeneinheit
Sicherungs-
schalter
Stromversorgung:
220-240 V ~ 50 Hz
Einphasengeräte (36K)
Außeneinheit
Sicherungs-
schalter
Stromversorgung:
220-240 V ~ 50 Hz
Inneneinheit
Sicherungs-
schalter
Stromversorgung:
220-240 V ~ 50 Hz
Inneneinheit
Sicherungs-
schalter
Stromversorgung:
220-240 V ~ 50 Hz
ASGE-09AIN WK + ASD-09AIN
ASGE-12AIN WK + ASD-12AIN
ASGE-18AIN WK + ASD-18AIN
Stromversorgungskabel 3×1,5 mm
Stromversorgungskabel 3×1,0 mm
Kommunikationskabel 2×0,75 mm
ASGE-24AIN WK + ASD-24AIN
Stromversorgungskabel 3×2,5 mm
Stromversorgungskabel 3×1,0 mm
Kommunikationskabel 2×0,75 mm
ASGE-36AIN WK + ASD-36AIN
Stromversorgungskabel 3×2,5 mm
Stromversorgungskabel 3×1,0 mm
Kommunikationskabel 2×0,75 mm
25
2
(H07RN-F)
2
(H05RN-F)
2
(H05RN-F)
2
(H07RN-F)
2
(H05RN-F)
2
(H05RN-F)
2
(H07RN-F)
2
(H05RN-F)
2
(H05RN-F)
