• Die Innen- sowie Außeneinheit mit Erdleitern erden.
• Die Erdung ist in Übereinstimmung mit den gültigen örtlichen Normen und Vorschriften
auszuführen.
6. Schaltplan für die Außeneinheit
Hinweis: Beim Anschließen des Stromversorgungskabels darauf achten, dass die
Phasenleiter an den richtigen Klemmen angeschlossen werden. Bei Nichteinhaltung der
Phasenfolge dreht sich das Gebläse umgekehrt und funktioniert nicht richtig.
Den großen Handgriff (09~42K) / die Frontabdeckung (48/60K) der Außeneinheit abnehmen,
und das Kommunikationskabel und das Stromversorgungskabel an der Klemmleiste
anschließen.

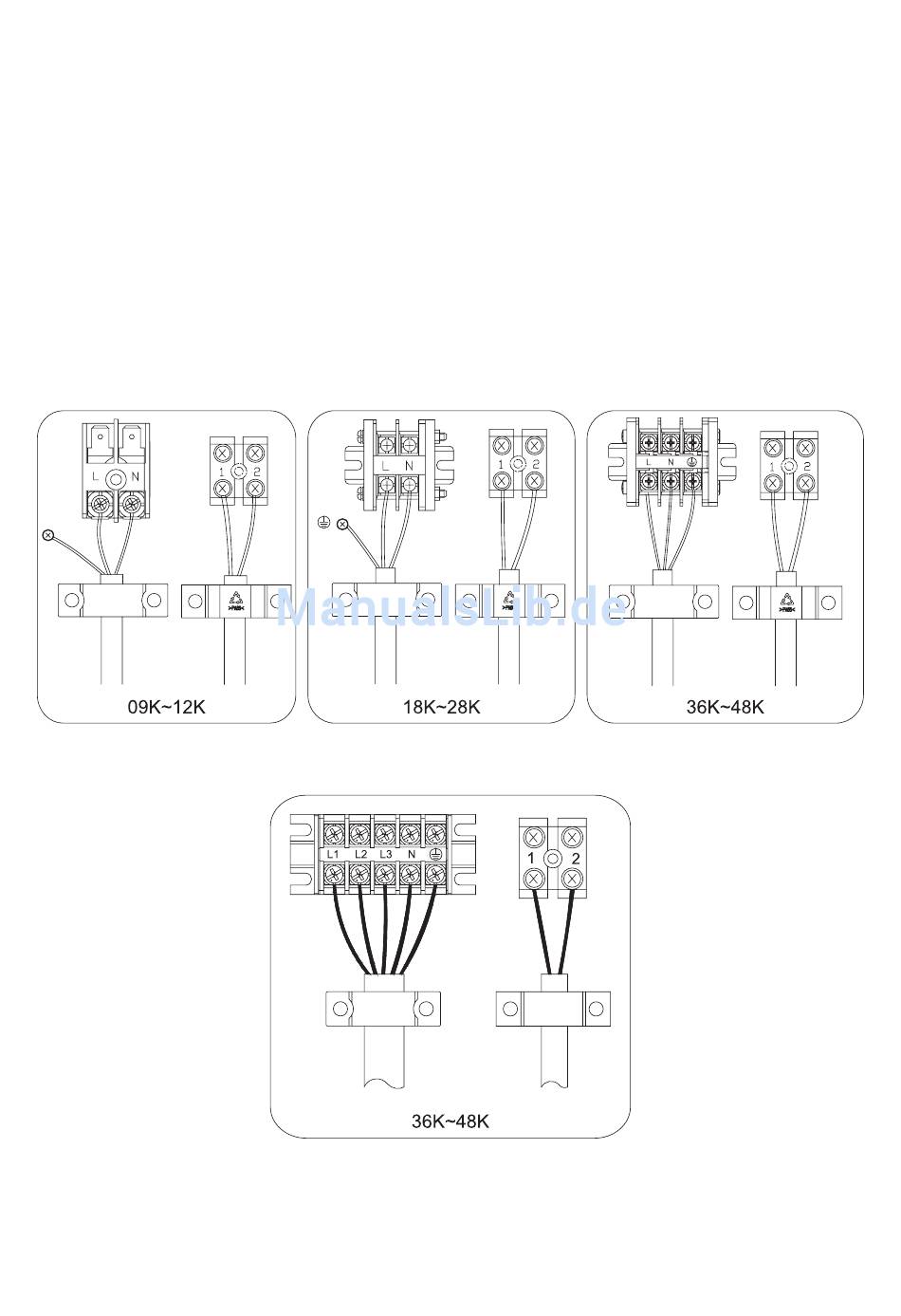

Einphasengeräte:
Dreiphasengeräte:
Abb. 44
Abb. 45
27
