4.3 Verbindungsrohre installieren
4.3.1 Rohrenden aufweiten
1. Das Verbindungsrohr mit einer Rohrschneidemaschine abschneiden und entgraten.
2. Dabei muss das Rohrende nach unten zeigen, so dass keine Späne ins Rohr hinein
gelangen.
3. Überwurfmuttern vom Absperrventil der Außeneinheit und aus dem Beutel mit dem Zubehör
der Inneneinheit nehmen, diese aufs Rohr aufschieben, und dann die Verbindungsrohrenden
mit einer Aufweitungsvorrichtung (z.B. Aufweitedorn) aufweiten.
4. Überprüfen Sie, ob der aufgeweitete Bereich gleichförmig ist und keine Risse aufweist (siehe
Abb. 13).
4.3.2 Rohre biegen
1. Die Rohre können von Hand gebogen werden. Achten Sie darauf, dass sie nicht gebrochen
oder eingedrückt werden.
2. Die Rohre nicht über 90° biegen.
3. Bei mehrmaligem Biegen und Strecken der Rohre wird das Rohrmaterial hart, und ein
weiteres Biegen oder Strecken wird schwieriger. Die Rohre höchstens dreimal biegen und
strecken.
Unterteil
Ablaufverschluss
Öffnung zur Montage
des Ablaufnippels
Das Rohr durch teilweises Strecken verlängern.

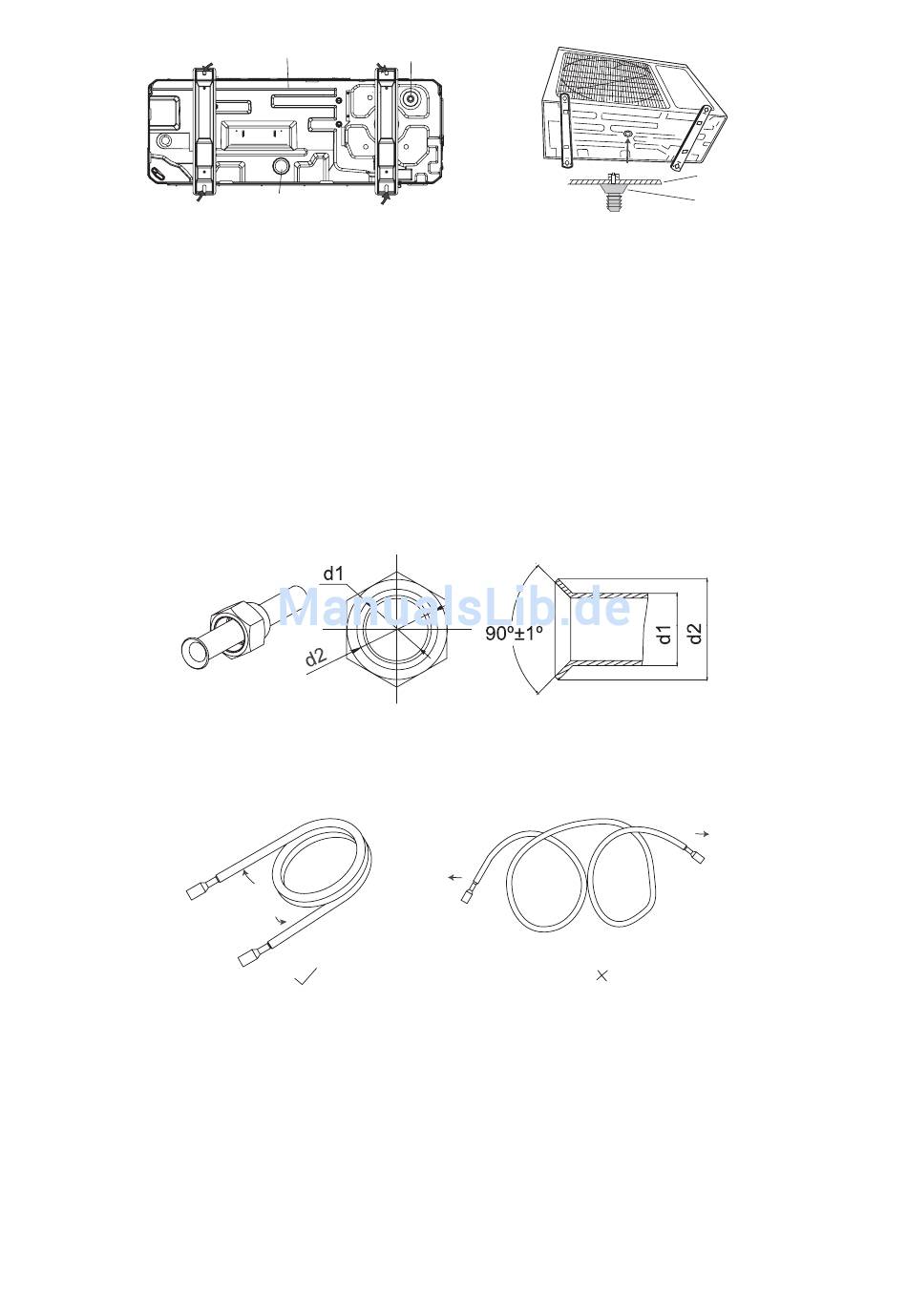

Abb. 12
Abb. 13
Abb. 14
