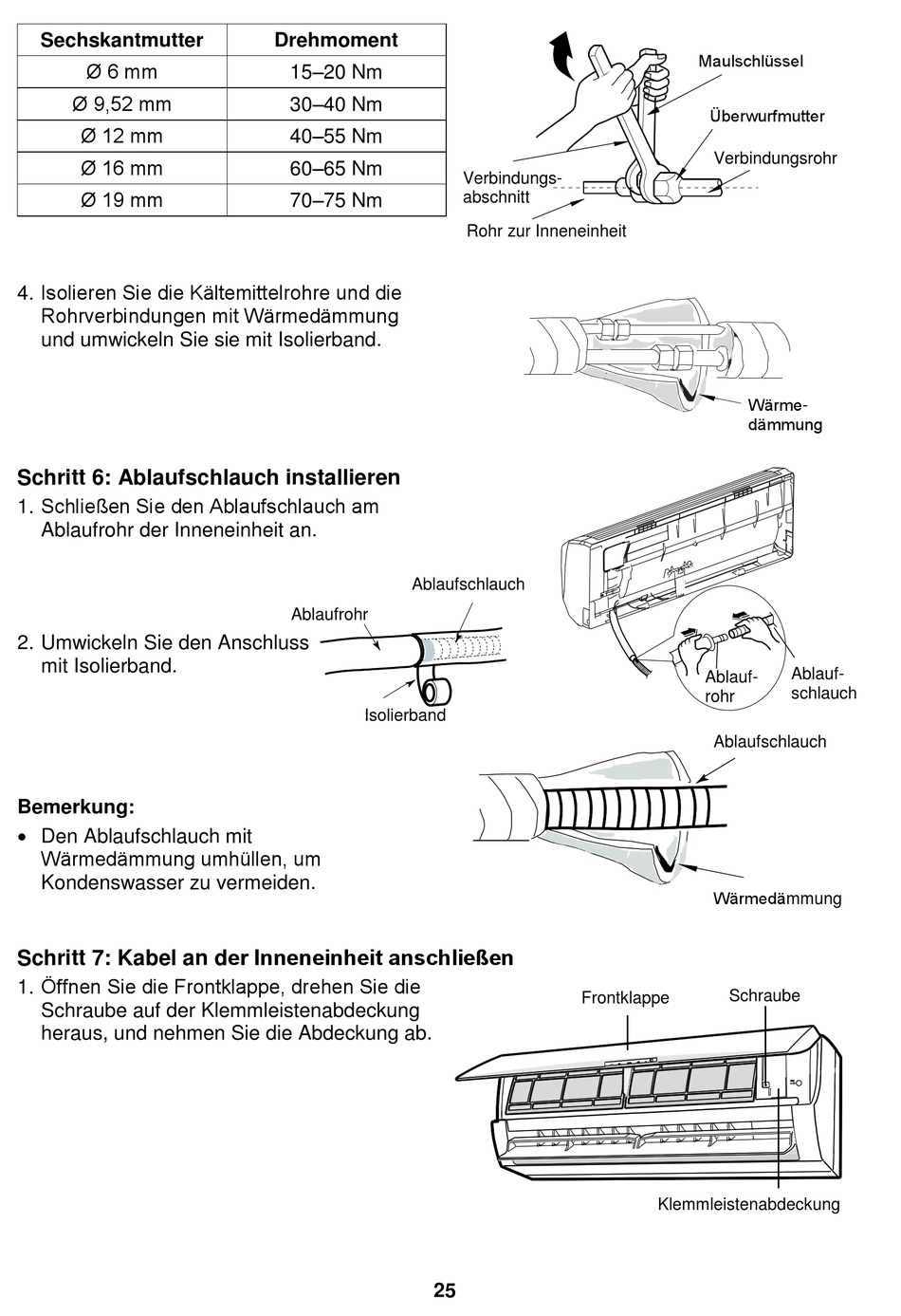

Sechskantmutter
Ø 6 mm
Ø 9,52 mm
Ø 12 mm
Ø 16 mm
Ø 19 mm
4. Isolieren Sie die Kältemittelrohre und die
Rohrverbindungen mit Wärmedämmung
und umwickeln Sie sie mit Isolierband.
Schritt 6: Ablaufschlauch installieren
1. Schließen Sie den Ablaufschlauch am
Ablaufrohr der Inneneinheit an.
2. Umwickeln Sie den Anschluss
mit Isolierband.
Bemerkung:
Den Ablaufschlauch mit
Wärmedämmung umhüllen, um
Kondenswasser zu vermeiden.
Schritt 7: Kabel an der Inneneinheit anschließen
1. Öffnen Sie die Frontklappe, drehen Sie die
Schraube auf der Klemmleistenabdeckung
heraus, und nehmen Sie die Abdeckung ab.
Drehmoment
15–20 Nm
30–40 Nm
40–55 Nm
60–65 Nm
70–75 Nm
Ablaufschlauch
Ablaufrohr
Isolierband
25
Verbindungs-
abschnitt
Rohr zur Inneneinheit
Frontklappe
Maulschlüssel
Überwurfmutter
Verbindungsrohr
Wärme-
dämmung
Ablauf-
Ablauf-
schlauch
rohr
Ablaufschlauch
Wärmedämmung
Schraube
Klemmleistenabdeckung
