eine Undichtigkeit der Rohrleitung hin. Dann das Ventil ganz schließen und die
Vakuumpumpe ausschalten.
6. Warten Sie eine Weile, um festzustellen, ob sich der Druck im System nicht ändert – 3 Minu-
ten bei Geräten bis 18K, 5 Minuten bei Geräten von 18K~24K, 10 Minuten bei Geräten über
42K. Während dieser Zeit sollte das niederdruckseitige Manometer nicht über 0,005 MPa
(0,38 cm Hg) anzeigen.
7. Öffnen Sie das flüssigseitige Ventil ein wenig, und lassen Sie das Kältemittel teilweise in die
Verbindungsleitung übergehen; die innen- und außenseitigen Drücke der Verbindungsleitung
gleichen sich aus, und beim Trennen des Schlauchs kann keine Luft ins Verbindungsrohr
eindringen. Denken Sie daran, das die gas- und flüssigseitigen Ventile erst nach dem
Trennen des Verteilers vollständig geöffnet werden können.
8. Die Kappen am flüssigseitigen Ventil, gasseitigen Ventil und Service-Anschluss wieder
installieren.

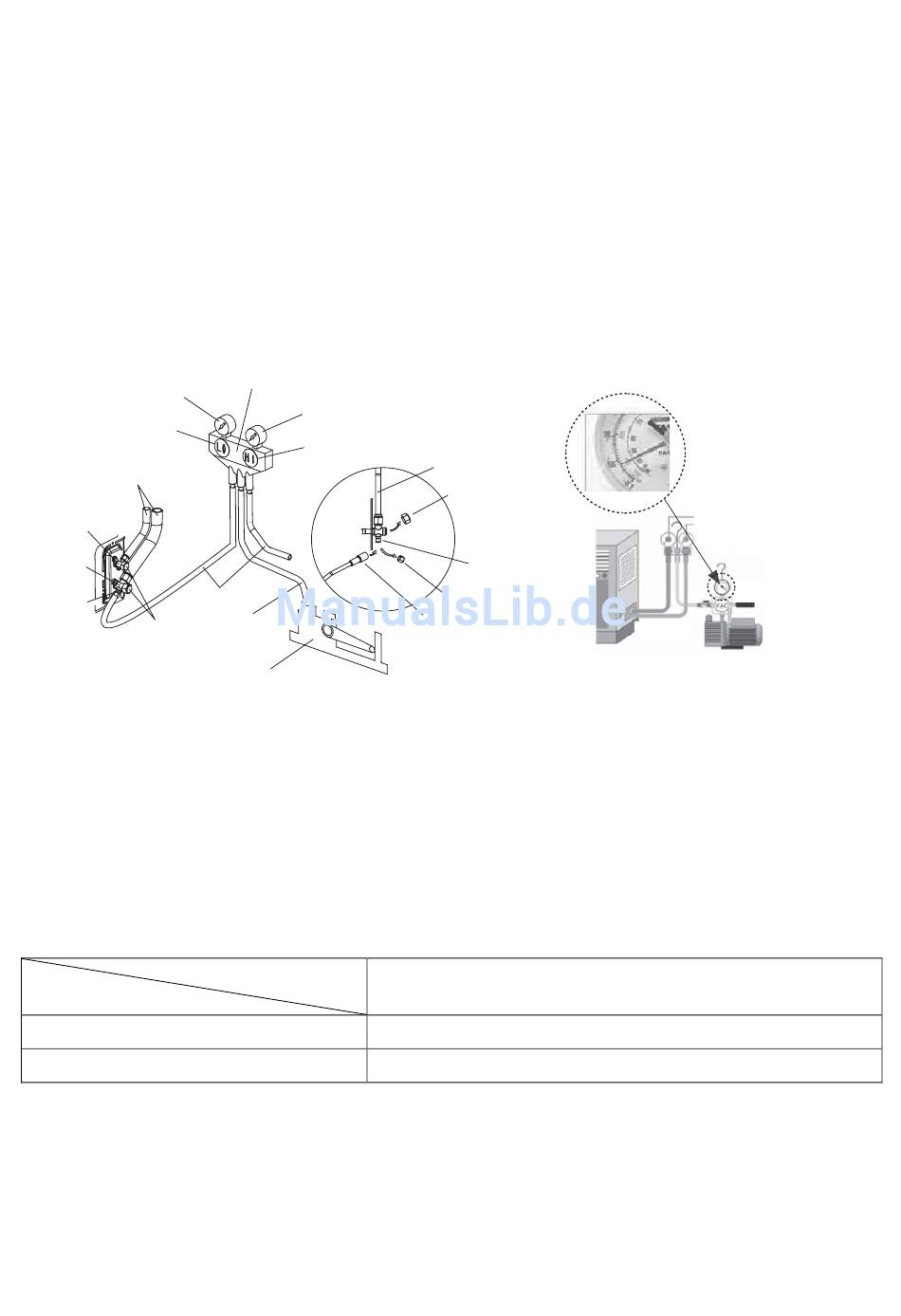

Manometer (Niederdruck)
Ventil (Niederdruck)
Verbindungsrohr
(zur Inneneinheit)
Ventil
flüssigseitig
Ventil
gasseitig
Schlauch
Service-
Kappe Schlauch
Anschluss
Vakuumpumpe
Hinweis: Bei den großen Geräten befinden sich Service-Anschlüsse am gas- sowie flüssig-
seitigen Ventil. Während der Luftabsaugung können zwei Schläuche vom Verteiler an zwei
Service-Anschlüssen angeschlossen werden, um die Entlüftung zu beschleunigen.
4.4.2 Kältemittel nachfüllen
Im Werk wird die Außeneinheit mit Kältemittel gefüllt; diese Kältemittelmenge reicht für 5 Meter
lange Rohre aus. Bei Rohren über 7 m ist zusätzliches Kältemittel nachzufüllen. Zusätzliche
Kältemittelmenge siehe Tabelle 9.
Modell
09~18K
24~60K
Überschreitet der Höhenunterschied zwischen der Innen- und Außeneinheit 10 m, ist alle
6 Meter ein Ölabscheider zu installieren.
Verteiler
Manometer (Hochdruck)
Ventil (Hochdruck)
Schlauch mit Ventilstift
Pos.
Verbindungsrohr
Kappe
Service-
Anschluss
Kappe
Abb. 22
Tabelle 9:
Zusätzliche Kältemittelmenge für längeres Rohr
17
Manometer
(Niederdruck)
Manometer (Hochdruck)
Verteiler
Ventil
Vakuumpumpe
Service-
Anschlus
Vakuumpumpe
s
30 g/m
60 g/m
