12. Hinweise für Geräte mit Kondensatpumpe:
1) Bei Geräten mit Kondensatpumpe kann der Ablaufschlauch nur an der Seite mit dem
Elektrokasten angeschlossen werden.
2) Die Größe des Ablaufs bei Geräten mit Kondensatpumpe ist unterschiedlich von dieser
bei Geräten ohne Kondensatpumpe – siehe Tabelle 3.
3) Bei Geräten mit Kondensatpumpe werden die beiden unteren Ablauföffnungen werkseitig
verstopft. Nach der Installation des Ablaufschlauchs sind auch diese Ablauföffnungen mit
Wärmedämmung zu versehen, wie oben beschrieben.
4) Bei Geräten mit Kondensatpumpe sollte der Ablaufschlauch nach den Bildern weiter
unten installiert werden.

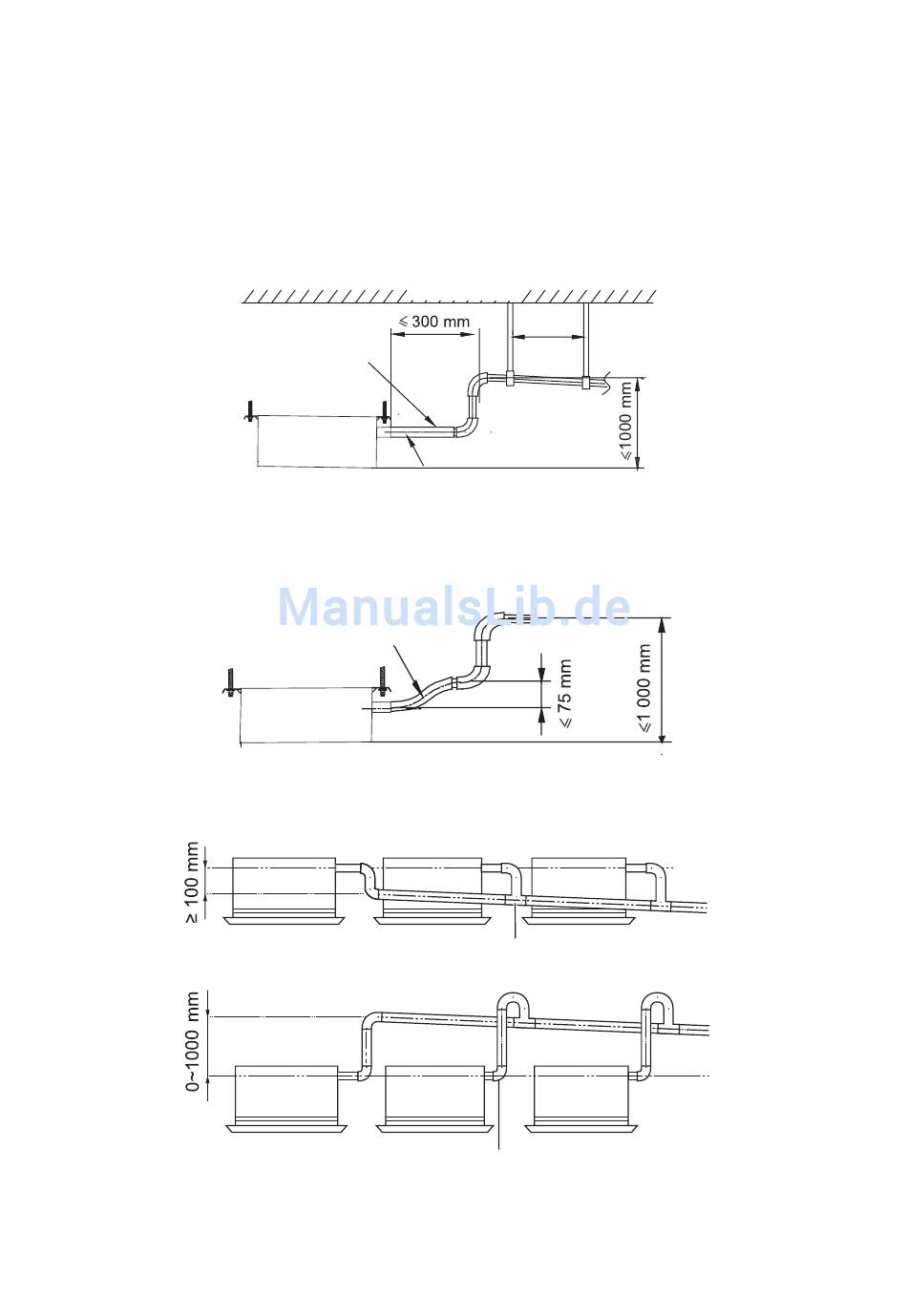

a) Die Überhöhung des angeschlossenen Ablaufschlauchs soll max. 75 mm betragen,
um den Ablaufnippel zu entlasten.
Ablaufschlauch (im Lieferumfang enthalten)
b) Werden mehrere Ablaufrohre verbunden, ist nach dem folgenden Bild vorzugehen.
Ablaufschlauch
(im Lieferumfang)
Rohrschelle (im Lieferumfang)
Abb. 30
Abb. 31
Ablaufrohre mit T-Muffen
Ablaufrohre mit T-Muffen
Abb. 32
Decke
1–1,5 m
Rohraufhängung
Wasserablauf-
Heberohr
20
