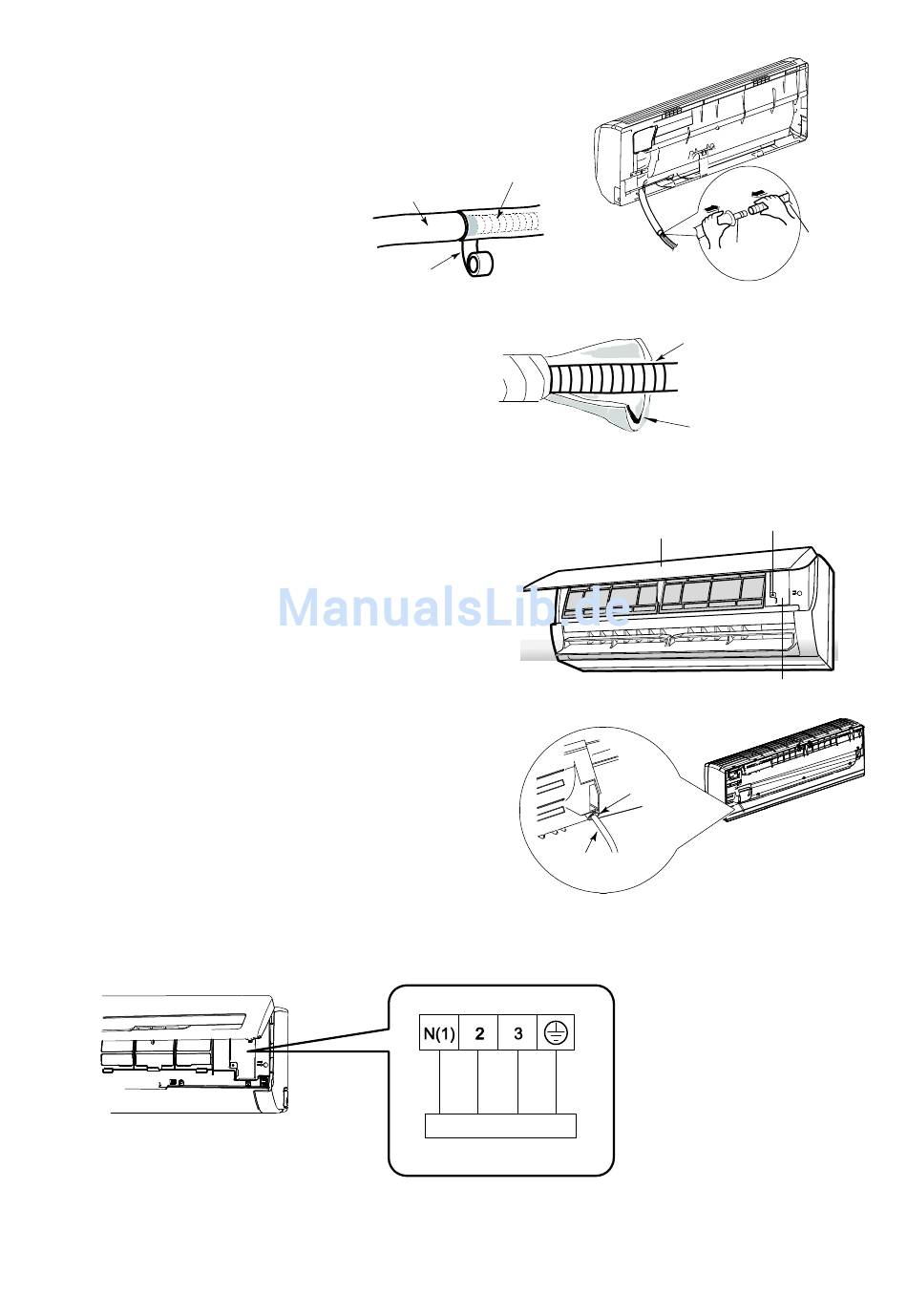

Schritt 6: Ablaufschlauch installieren
1. Schließen Sie den Ablauf-
schlauch am Ablaufrohr der
Inneneinheit an.
2. Umwickeln Sie den Anschluss
mit Isolierband.
Anmerkung:
Den Ablaufschlauch mit Wärmedämmung
umhüllen, um Kondenswasser zu vermeiden.
Schritt 7: Kabel an der Inneneinheit anschließen
1. Öffnen Sie die Frontklappe, drehen Sie die
Schraube auf der Klemmleistenabdeckung
heraus, und nehmen Sie die Abdeckung ab.
2. Ziehen Sie das Netzanschlusskabel durch
die rückseitige Durchführung in der
Inneneinheit, und führen Sie das Kabel
frontseitig heraus.
3. Entfernen Sie die Kabelschelle, schließen Sie die Einzelleitungen des Netzanschlusskabels
an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die Schrauben auf der
Klemmleiste fest, und dann befestigen Sie das Netzanschlusskabel mit der Kabelschelle.
4. Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie mit der Schraube.
5. Schließen Sie die Frontklappe.
Ablauf-
Ablauf-
schlauch
rohr
Isolierband
Netzanschlusskabel
Typ 09K, 12K, 18K, 24K mit Wärmepumpe
blau schwarz braun
Anschluss der Außeneinheit
30
Ablaufrohr
Ablaufschlauch
Wärmedämmung
Frontklappe
Klemmleistenabdeckung
Durchführung
Anmerkung: Die Abbildung
gelbgrün
der Klemmleiste ist nur
illustrativ, richten Sie sich
nach der tatsächlichen
Klemmleiste.
Ablauf-
schlauch
Schraube
