Dreiphasengeräte
Außeneinheit
Sicherungs
schalter
Stromversorgung:
380–415 V 3N ~ 50 Hz

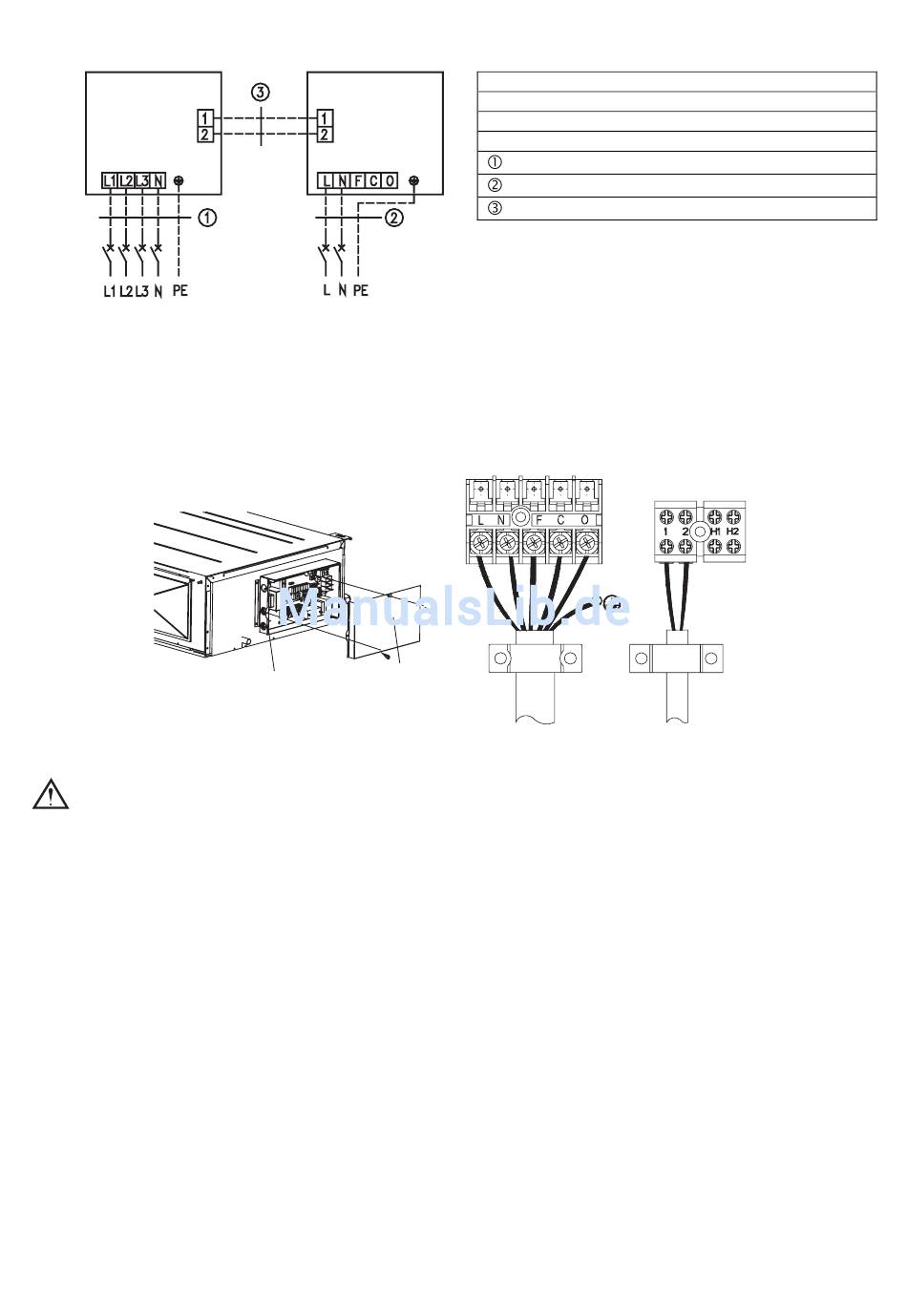

5. Schaltplan für die Inneneinheit
Die Abdeckung des Elektrokastens abnehmen. Dann das Kommunikationskabel und das
Stromversorgungskabel an der Klemmleiste anschließen.
HINWEIS!
• Das Stromversorgungskabel und das Kabel für den Verschluss der Frischluftzuleitung stehen
unter Hochspannung, während das Kommunikationskabel und das Anschlusskabel unter
Niederspannung stehen. Die Kabel sollten getrennt geführt werden, um elektromagnetische
Interferenzen zu begrenzen.
• Die Hochspannungskabel und die Niederspannungskabel sollten durch unterschiedliche
Gummitüllen in der Abdeckung des Elektrokastens geführt werden.
• Das Anschlusskabel der Kabel-Fernbedienung und das Kommunikationskabel nicht
aneinander binden oder nebeneinander führen, sonst können Funktionsfehler der Anlage
entstehen.
• Die Kabel sind getrennt zu befestigen. Die Hochspannungskabel mit großen Kabelschellen,
die Niederspannungskabel mit kleinen Kabelschellen.
• Das Verbindungskabel und das Stromversorgungskabel an der Innen-/Außeneinheit an
entsprechenden Klemmen mit Schrauben befestigen. Ein fehlerhafter Anschluss kann zu
Brand führen.
• Wird das Verbindungskabel zwischen den Geräten oder das Stromversorgungskabel
fehlerhaft angeschlossen, kann sich die Klimaanlage beschädigen.
• Das Verbindungskabel nach den Bezeichnungen im Bild 42 an den Geräten ordnungsgemäß
anschließen.
Inneneinheit
Sicherungs-
schalter
Stromversorgung:
220-240 V ~ 50 Hz
Abdeckung
Elektrokasten
Elektrokasten
ASGE-36AIN-3 WK + ASD-36AIN
ASGE-42AIN-3 WK + ASD-42AIN
ASGE-48AIN-3 WK + ASD-48AIN
ASGE-60AIN-3 WK + ASD-60AIN
Stromversorgungskabel 5×2,5 mm
Stromversorgungskabel 3×1,0 mm
Kommunikationskabel 2×0,75 mm
Abb. 42
Abb. 43
26
2
(H07RN-F)
2
(H05RN-F)
2
(H05RN-F)
