Sechskantmutter
Ø 6 mm
Ø 9,52 mm
Ø 12 mm
Ø 16 mm
Ø 19 mm

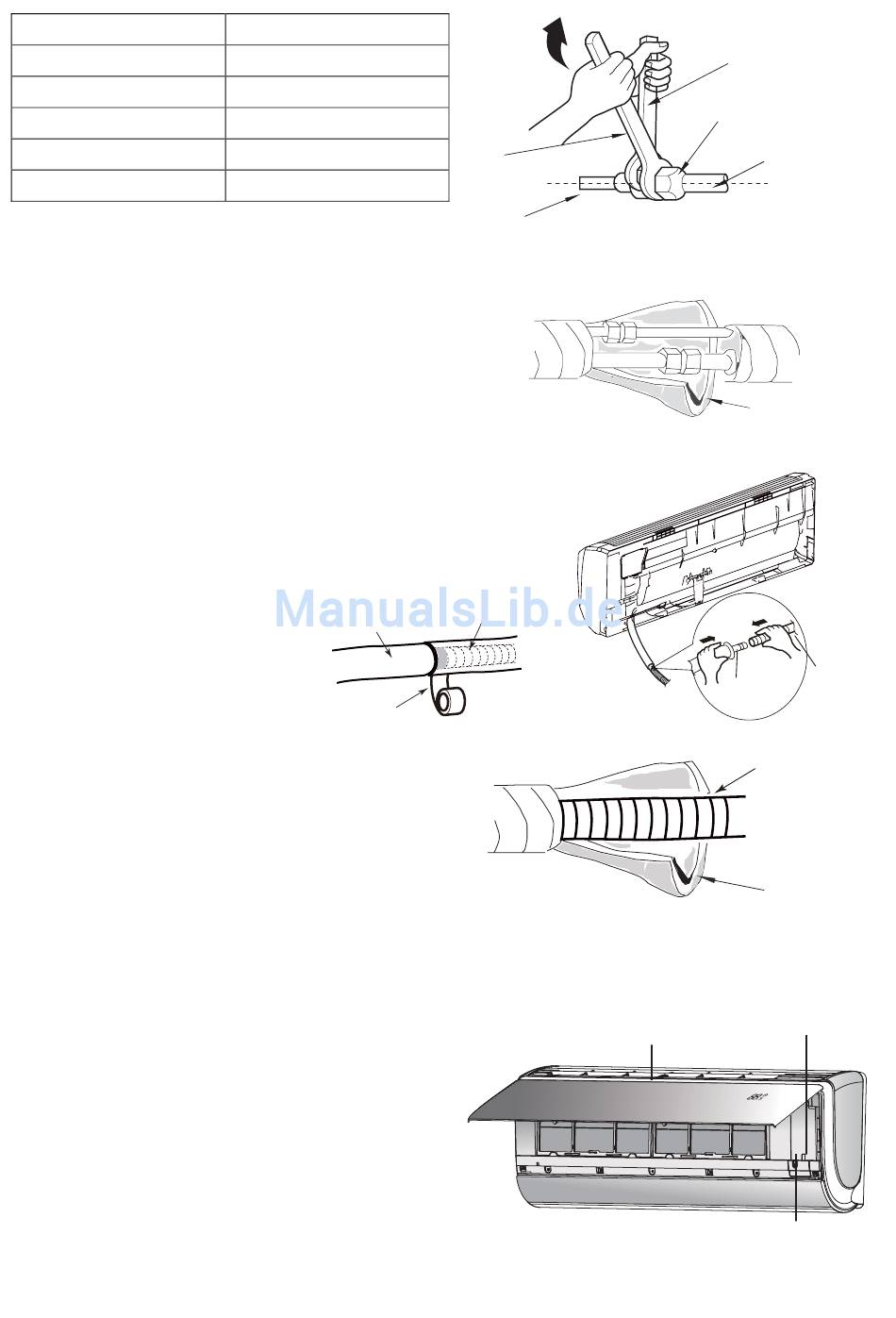

4. Isolieren Sie die Kältemittelrohre und die
Rohrverbindungen mit Wärmedämmung
und umwickeln Sie sie mit Isolierband.
Schritt 6: Ablaufschlauch installieren
1. Schließen Sie den Ablaufschlauch
am Ablaufrohr der Inneneinheit an.
2. Umwickeln Sie den Anschluss
mit Isolierband.
Hinweis:
• Den Ablaufschlauch mit
Wärmedämmung umhüllen, um
Kondenswasser zu vermeiden.
Schritt 7: Kabel an der Inneneinheit anschließen
1. Öffnen Sie die Frontklappe, drehen Sie
die Schraube auf der Klemmleisten-
abdeckung heraus, und nehmen Sie die
Abdeckung ab.
Drehmoment
15–20 Nm
30–40 Nm
40–55 Nm
60–65 Nm
70–75 Nm
Ablaufschlauch
Ablaufrohr
Isolierband
28
Verbindungs-
abschnitt
Rohr Inneneinheit
Frontklappe
Maulschlüssel
Überwurfmutter
Verbindungsrohr
Wärme-
dämmung
Ablauf-
Ablaufrohr
schlauch
Ablaufschlauch
Wärmedämmung
Schraube
Klemmleistenabdeckung
