Weitere Exemplare sind gegen eine Schutzgebühr erhältlich. Viel Freude und gutes Gelingen wünscht Ihnen die Firma MEIKO. 4/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Bitte geben Sie unbedingt bei allen Rückfragen und / oder Ersatzteilbestellungen folgen- des an: Typ: Diese Informationen befinden sich auf dem Typenschild. 5/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Der Maschine liegt eine EG-Konformitätserklärung bei, wenn sie als vollständige Ma- schine betriebsfertig geliefert wird. 7/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
... alle an der Anlage selbst angebrachten Sicherheits- und Warnhinweise nicht entfernt werden und leserlich sind. ACHTUNG! 11/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Die Spülmaschine darf nur unter Aufsicht des eingewiesenen Personals betrieben wer- den. Bei Unklarheiten bezüglich der Bedienung, darf die Spülmaschine nicht benutzt werden. ACHTUNG! 12/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Schloss muss in Händen der Person sein, die Wartungs- oder Reparaturarbeit ACHTUNG! ausführt! Bei Nichtbeachtung können schwere Körperverletzungen oder Sachschäden durch hohen Wasserdruck auftreten. 13/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...

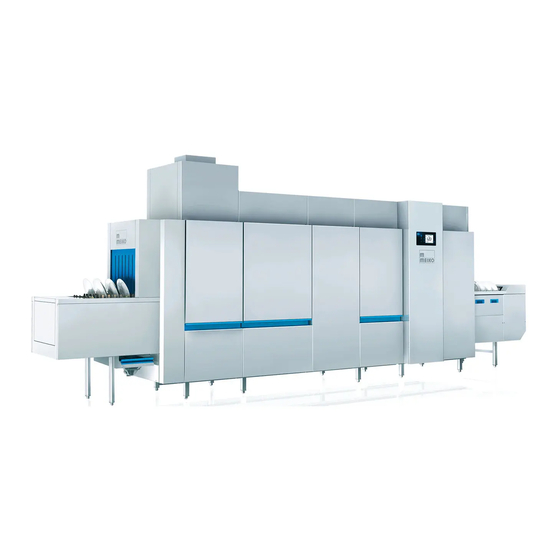

Betriebsanleitung Korbtransport-Spülmaschine, Modell M-iQ Montageanleitung (für eine unvollständige Maschine) Gilt für den Fall, dass das MEIKO Produkt eine unvollständige Maschine im Sinne der Maschinenrichtlinie (Richtlinie 2006/42/EG) ist. Bei Anbindung der MEIKO Produkte an eine bestehende Anlage muss auf folgende Punk- te geachtet werden: - Die Bauteile müssen zueinander ausgerichtet, geeignet miteinander verbunden und...
Sie die Fa. MEIKO. Überprüfen Sie die gesamte Anlage auf Transportschäden. Bei jedem Verdacht auf Transportschäden ist sofort die Spedition und die Firma MEIKO schriftlich zu unterrichten, und der Fa. MEIKO ein Foto von den beschädigten Teilen zu schicken. Transport und Aufstellung Um Maschinenschäden oder lebensgefährliche Verletzungen beim Transport der Anlage...
Seite 16
Sollte es notwendig sein die Maschine noch längsseitig an die Wand zu schieben, so ist das durch Schieben auf den eigenen Stollen bedingt möglich. (Vorsicht bei Bodenrösten und Absätzen!) 16/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Seite 17
B. die Hubtüren klemmen oder nicht dicht schließen. Lesen Sie auch das Kapitel "Allgemeine Sicherheitshinweise". 17/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
ACHTUNG! Dies erfolgt nach Angabe des Montageplanes und im Allgemeinen von einem geschulten MEIKO-Monteur. Die Aufstellung und der Anschluss der Anlage darf auf jeden Fall n u r von konzessionierten Fachkräften durchgeführt werden. Für Schäden durch unfachmännische Anschlüsse übernehmen wir keine Haftung.
Sämtliche Elektrokabelanschlüsse durch markierte Kabelverschraubung im Elektro- Schaltschrank, laut Elektroplan, durchführen und an den vorgesehenen Klemmen und Schützen anschließen. 19/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Nach der Fehlerbeseitigung und nach dem Abkühlen des Heizsystems muss der Sicher- heitstemperaturbegrenzer ausgetauscht werden. 20/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Werden mit dem Frischwasser auch Ventile in der Maschine gesteuert, so ist ein Min- destfließdruck notwendig. Notwendige Drücke und Mengen, siehe „Vorschriften und Richtwerte“. 21/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Kondensatstauer) sind in der Maschine eingebaut. Die Druckverluste des Heizungssys- tems innerhalb der Maschine betragen für Sattdampf 30 kPa und für Pumpenheißwasser 100 kPa. 22/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Absaugung zu erreichen, ist sicherzustellen, dass der Überdruck am Ma- schinenstutzen bzw. der bauseitige Unterdruck ausreicht. 23/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Da diese Systeme von Chemielieferanten zum Einsatz gebracht werden, kann MEIKO auch keine Haftung für evtl. entstehende Schäden, an Mensch und Maschine überneh- men. 24/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Betrieb der Anlage erforderlich sind! prüfen und sicherstellen, dass alle Sicherheitseinrichtungen einwandfrei funktionieren! 26/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Drücken Sie die blaue Taste "Spülbetrieb EIN", um die Spülma- schine in Gang zu setzen. 27/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Display zu lesen ist. Drücken Sie die blaue Taste "Spülbetrieb EIN", um die Spülmaschine in Gang zu setzen. 28/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
"Füllen per Timer". Ist diese Zeit OK, dann können Sie die Spülmaschine in diesem Zustand verlassen. 29/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Drücken Sie +/-, um die Drücken Sie Stunde zu verändern. Minute zu verändern. Aktivieren durch +/- Drücken Sie 30/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Nach Umsetzung der Änderungen drücken Sie . Das neue Datum/Zeit ist somit gespeichert. Drücken Sie nun 31/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Wird das Mindestniveau über die Umgehungsleitung angehoben (Fehler 706/710 nicht mehr vorhanden), so kann die GiO-Tech wieder in Betrieb genommen werden. Fehler quittieren. 32/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Wählen Sie und bestätigen Sie die ge- wünschte Option. Nachdem der Vorgang abgeschlossen ist, erscheint auf dem Display "MASCHINE AUS". 33/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Durch Drücken der Taste "Entleeren" werden alle Tanks entleert. Für ihren optimalen Wirkungsgrad wird gleichzeitig die Wärmerückgewinnung regelmäßig und automatisch gereinigt. 34/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Seite 35
Sie Nachdem der Vorgang Selbstreinigung oder Entleeren abgeschlossen ist, erscheint auf dem Display "MASCHINE AUS". 35/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Seite 36
Alle Waschtanks werden entleert und neu ge- füllt. bis "WT neu füllen" und drücken Sie 36/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Seite 37
Nach vollständiger Entleerung des gewähl- ten Tanks startet die Maschine automa- tisch mit: 37/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Vorhänge Waschrohr-Endkappen auf Vollzähligkeit prüfen Nun ist die Spülmaschine für die nächste Schicht vorbereitet. 39/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Konzentration, angewendet werden, da außer den Kalkablagerungen auch andere Teile der Spülmaschine angegriffen und zer- stört werden können. 40/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
30 cm kann die Beeinflussung aktiver Implantate (z. B. Herzschrittmacher, Defibrilla- toren) mit hoher Wahrscheinlichkeit ausgeschlossen werden. 42/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
Die Bestimmung des Schallleistungspegels aus der Schalldruckmessung erfolgte nach dem Hüllflächenverfahren in Anlehnung an: DIN EN ISO 3744 Genauigkeitsklasse 2 Arbeitsplatzbezogener Schalldruckpegel: LpA 80dB 43/48 9673423 Datei:BA_K-M-iQ_9673423_DE_2010-01.doc Änderungen in Ausf ührung und Konstruktion v orbehalten! MEIKO Maschinenbau GmbH & Co. KG, Englerstraße 3, D-77652 Offenburg, Tel.: 0781/203-0, Fax: 0781/203-1174...
