Das Gerät mit der Sackkarre oder von 2 Personen
getragen zum Aufstellungsort bringen...
VorSichT!
Hydraulische Anschlüsse am Gerät keinesfalls
beschädigen.
–
Sackkarre zum Transport nur an Geräterück-
seite unterschieben.
hinWeiS.
Ohne Modulbox kann das Gerät waagerecht
transportiert werden.

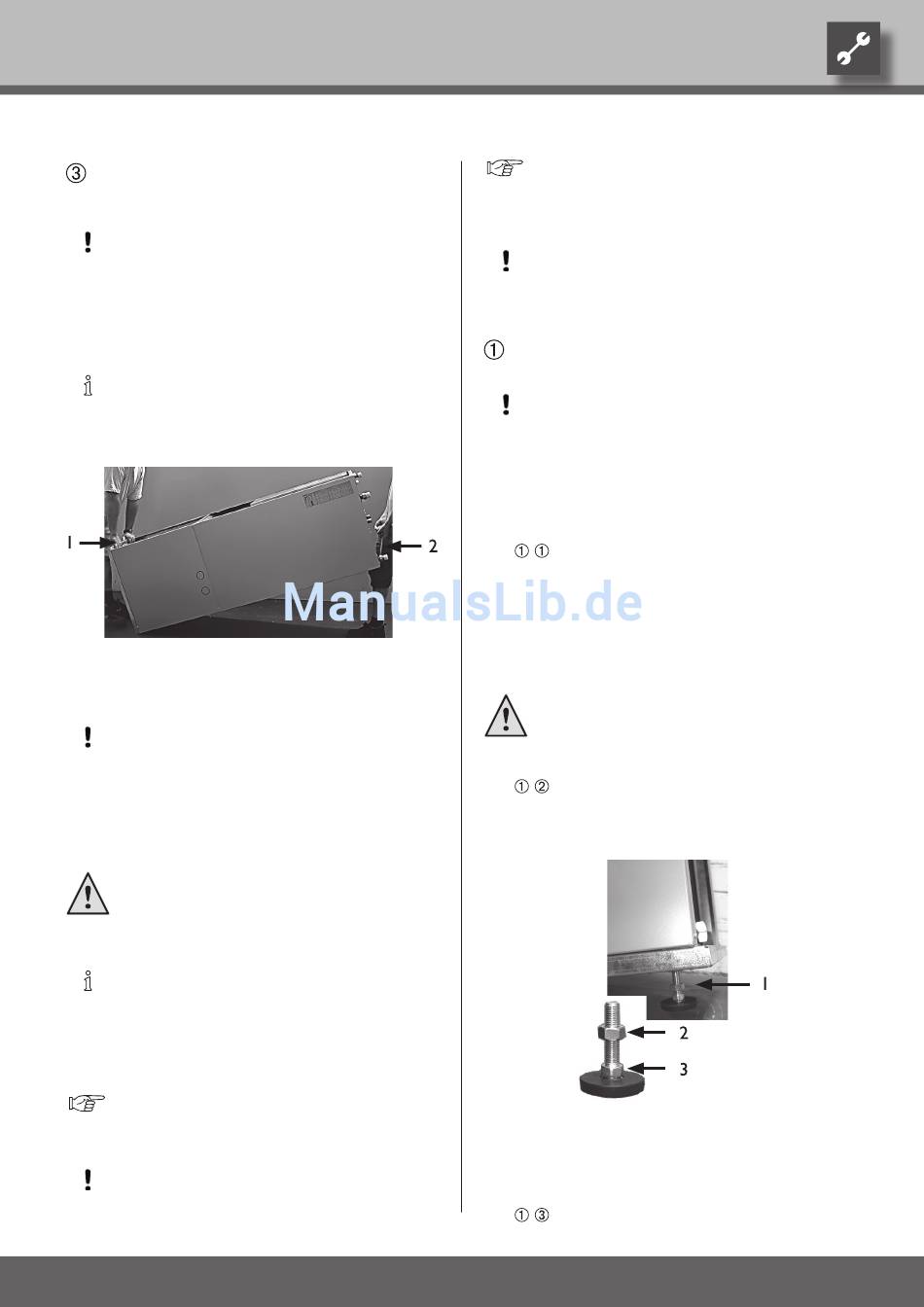

1 Griffmulden
2 Trageschlaufe
VorSichT.
Bauteile und hydraulische Anschlüsse am Gerät
keinesfalls zu Transportzwecken nutzen.
aufstellung
Gefahr!
Bei der aufstellung mit mehreren per-
sonen arbeiten. Gewicht des Geräts be-
rücksichtigen.
hinWeiS.
Der Anschluss der Wärmequelle kann wahl-
weise links oder rechts am Gerät erfolgen. Ge-
forderten Freiraum zwischen jeweiliger An-
schlussseite und Wand einhalten.
„Montage der hydraulischen Anschlüsse", Ab-
schnitt „Anschluss der Modulbox an die Wärme-
quelle".
VorSichT!
Geforderte Abstandsmasse unbedingt einhalten.
Technische Änderungen vorbehalten.
83053100aDE – Originalbetriebsanleitung
So gehen Sie am Aufstellungsort vor:
Standfüsse montieren...
So montieren Sie die Standfüsse an das Gerät:
Das Gerät von einer Seite langsam und vorsichtig
ankippen...
Schräg angehobenes Gerät absichern, damit es nicht
versehentlich in die Ausgangsstellung zurückkippen
kann.
Am Geräteboden vorne und hinten je einen Stand-
fuss montieren...
© Alpha-InnoTec GmbH
übersichten „Massbilder" und „Abstandsmasse".
VorSichT1
Gerät auf einen tragfähigen und waage-
rechten, vorzugsweise körperschallentkop-
pelten untergrund stellen.
VorSichT!
Wird das Gerät ohne Standfüsse verrutscht,
kann der Boden beschädigt werden.
Standfüsse montieren, bevor die Modulbox in
das Gerät eingebaut ist.
•
VorSichT!
Hände und Finger könnten bei den folgenden Ar-
beiten gequetscht werden!
•
1 Standfuss
2 Kontermutter
3 Stellschraube
•
11
