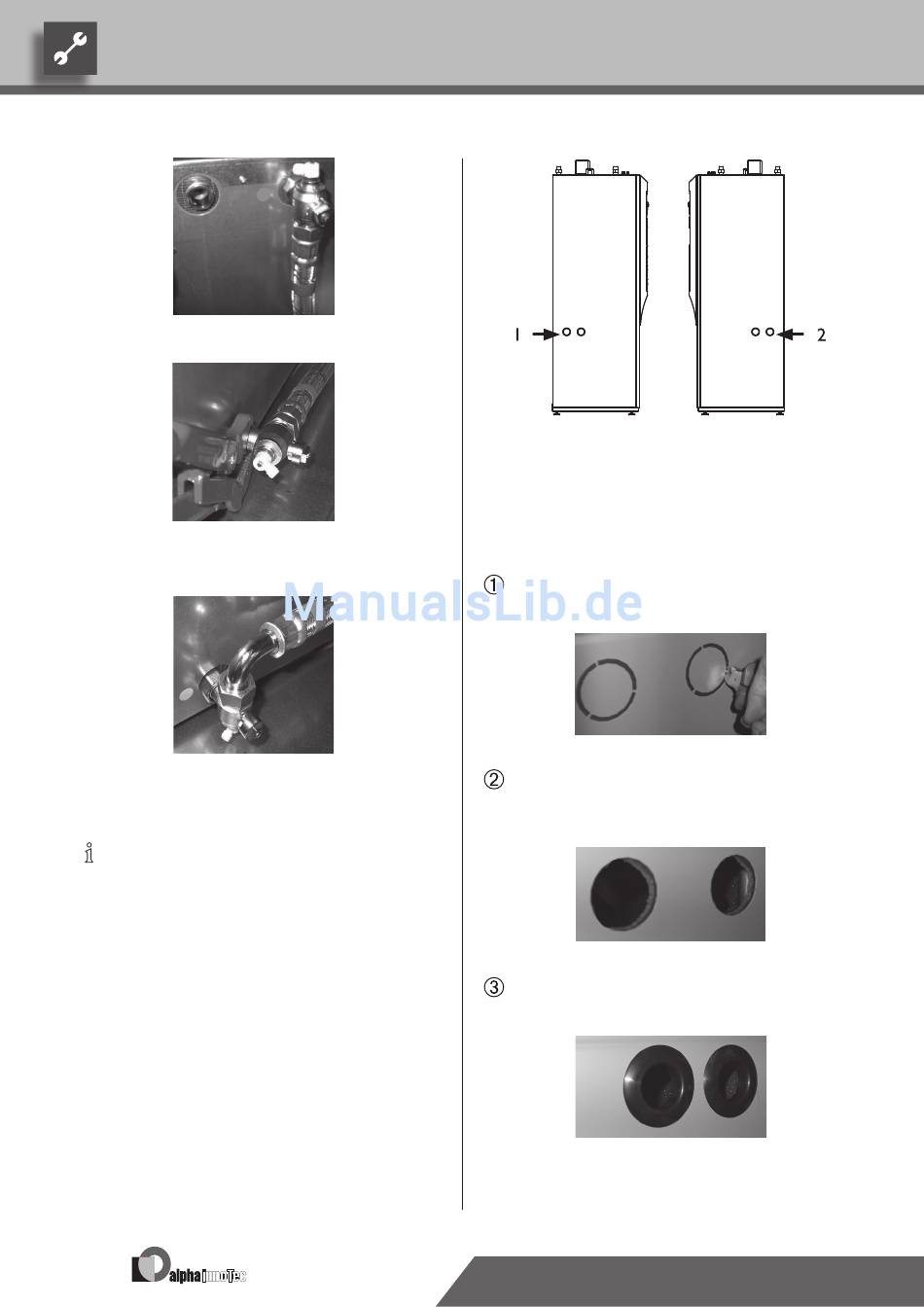

Anschluss Heizkreis-Austritt (Vorlauf)
Anschluss Heizkreis-Eintritt (Rücklauf)
bei Gerätetypen ohne Kühlfunktion.
Anschluss Heizkreis-Eintritt (Rücklauf)
bei Gerätetypen mit Kühlfunktion.
hinWeiS.
Unbedingt Eintritts- (Rücklauf) und Austritts-
seite (Vorlauf) des Heizkreises beachten. Sie
sind farblich so wie die Schwingungsentkopp-
lungen gekennzeichnet:
rot = Heizwasser-Austritt (Vorlauf)
blau = Heizwasser-Eintritt (Rücklauf)
anschluss Der moDulbox an Die wärmequelle
Für den Anschluss an die Festverrohrung der Wärme-
quelle sind Schwingungsentkopplungen im lieferumfang
enthalten. Sie müssen sie installieren, um Körperschallü-
bertragungen auf die Festverrohrung zu vermeiden. Der
Anschluss an die Festverrohrung der Wärmequelle kann
wahlweise über die rechte oder linke Gerätseite vorge-
nommen werden.
14
1 Anschlussmöglichkeit an
linker Gerätseite
2 Anschlussmöglichkeit an
rechter Gerätseite
Gehen Sie so vor:
Rundbleche an der gewünschten Anschlussseite he-
raustrennen...
Stege vollständig und sauber entfernen, so dass kei-
ne überstände bleiben. Schaumstoff mit Messer
ausschneiden...
Mitgelieferte Kunststoffrosetten in die öffnungen
einsetzen...
Technische Änderungen vorbehalten.
83053100aDE – Originalbetriebsanleitung
© Alpha-InnoTec GmbH
