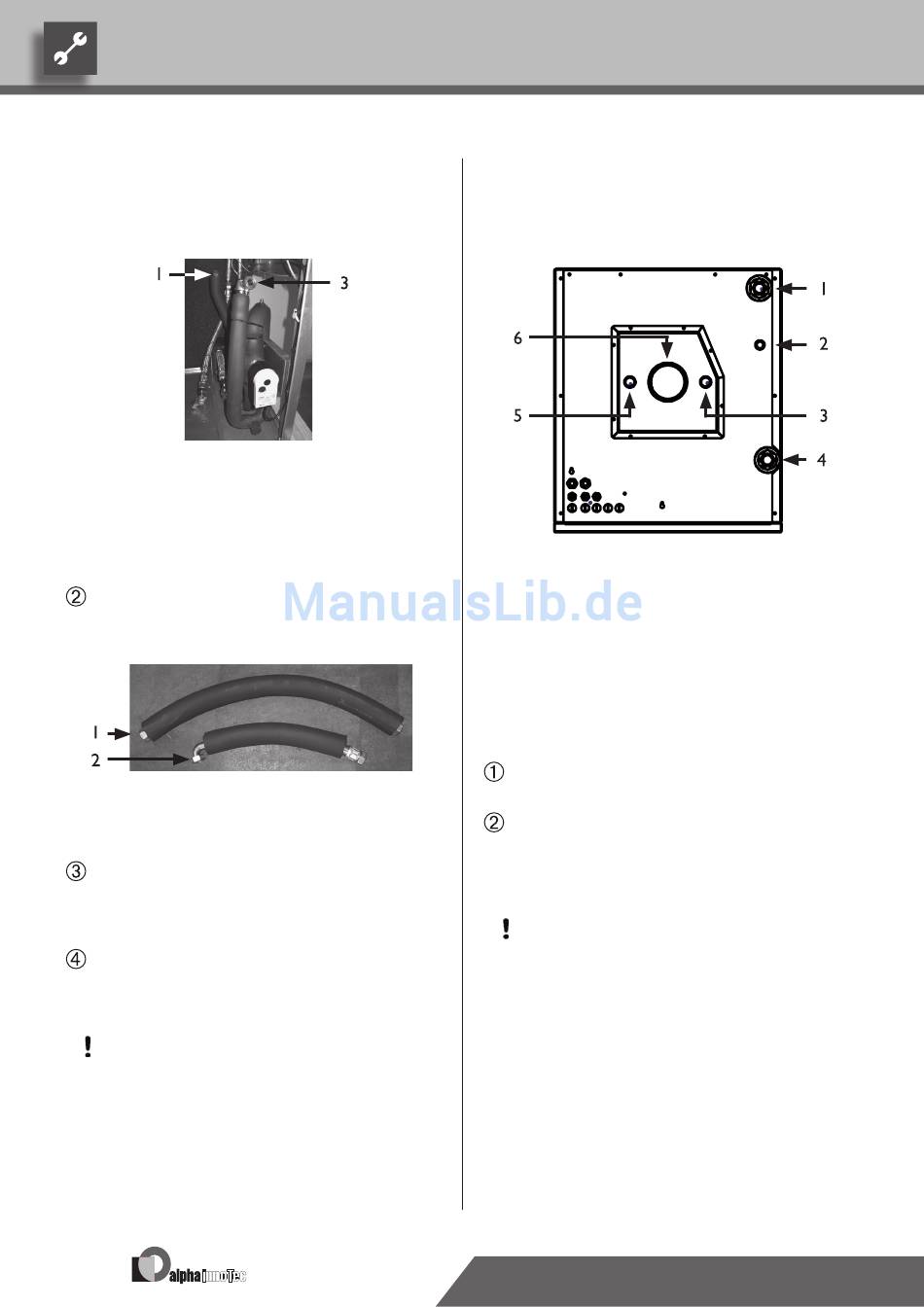

2 Wärmequelle-Austritt
3 Anschlussrohre zur bzw. von
Kühlfunktion für Wärmequelle-
Eintritt, im Gerät vormontiert
1 Anschluss Wärmequelle-
Eintritt hin zur Kühlfunktion (im
Auslieferungszustand nicht isoliert)
3 Anschluss Wärmequelle-Eintritt von
Kühlfunktion hin zur Modulbox (im
Auslieferungszustand nicht isoliert)
Schwingungsentkopplung (mit Bogen) Wärmequel-
le-Eintritt an vorgesehenes Anschlussrohr schrau-
ben. Dichtungen aus dem Beipack verwenden...
1 Schwingungsentkopplung
ohne Bogen
2 Schwingungsentkopplung mit Bogen
Mitgelieferten Eckkugelhahn an Schwingungsent-
kopplung
(ohne
schrauben. Dichtungen aus dem Beipack verwen-
den...
Eckkugelhahn an den Anschluss für Wärmequelle-
Austritt an der Modulbox schrauben. Dichtungen
aus dem Beipack verwenden...
VorSichT!
Beim Festziehen die Anschlüsse an der Modul-
box und am Anschlussrohr unbedingt gegen Ver-
drehen sichern.
16
Bogen)
Wärmequelle-Austritt
anschluss Des KompaKtgeräts an Den heizKreis
Die Anschlüsse für die Festverrohrung des Heizkreises
und der Brauchwarmwasserversorgung befinden sich auf
der Geräteoberseite:
1 Heizkreis-Eintritt (Rücklauf)
2 Anschluss für Sicherheitsbaugruppe
Heizkreis
3 Brauchwarmwasseranschluss warm
4 Heizkreis-Austritt (Vorlauf)
5 Brauchwarmwasseranschluss kalt
6 Fremdstromanode (unter
Kunststoffkappe)
Gehen Sie so vor:
Oberhalb der Wärmezentrale beim Anschluss des
Heizkreises Entlüftungsventile montieren...
Anschluss des Brauchwarmwasserspeichers nach
DIN 1988 und DIN 4753 Teil 1 (oder den entspre-
chenden, vor Ort geltenden Normen und Richtli-
nien) ausführen.
VorSichT!
Die auf dem Typenschild angegebenen Betriebs-
überdrücke dürfen nicht überschritten werden.
Nötigenfalls Druckminderer montieren.
Technische Änderungen vorbehalten.
83053100aDE – Originalbetriebsanleitung
