nahme des Gerätes ausgelegt sein (siehe
Typenschild).
– Die Hauselektroinstallation muss gemäß
den geltenden Vorschriften mit einem ge-
eigneten Erdanschluss ausgestattet sein.
– Nach der Installation des Gerätes muss die
Steckdose oder der mehrpolige Ausschal-
ter leicht zugänglich sein.
Das Gerät wird ohne Netzkabel ausgeliefert,
da je nach vorhandener Stromversorgungs-
art ein Anschlusskabel mit normgerechtem
Stecker erforderlich ist, der für die auf dem
Typenschild angegebene Last ausgelegt
sein muss. Den Stecker in eine vorschrifts-
mäßige Steckdose stecken.
Als Anschlussleitungen sind - unter Berück-
sichtigung des jeweils erforderlichen Nenn-
querschnitts - folgende Typen geeignet:
H07RN-F, H05RN-F, H05RR-F, H05VVF,
H05V2V2-F (T90), H05BB-F.
Wird das Gerät ohne Stecker angeschlossen
oder ist dieser nicht zugänglich, muss zwi-
schen dem Gerät und dem Netzkabel ein
mehrpoliger Ausschalter (z. B. Sicherungen,
Schutzschalter) mit einem Kontaktabstand
von mindestens 3 mm installiert werden. Der
Schalter darf das Erdungskabel an keinem
Punkt unterbrechen. Das gelbgrüne Er-
dungskabel muss ca. 2-3 cm länger als alle
anderen Kabel sein.
Das Anschlusskabel muss immer so verlegt
sein, dass es an keiner Stelle 50 °C (über der
Raumtemperatur) erreicht.
Nach dem Anschluss müssen die Heizele-
mente geprüft werden, indem sie ca. 3 Mi-
nuten lang eingeschaltet werden.

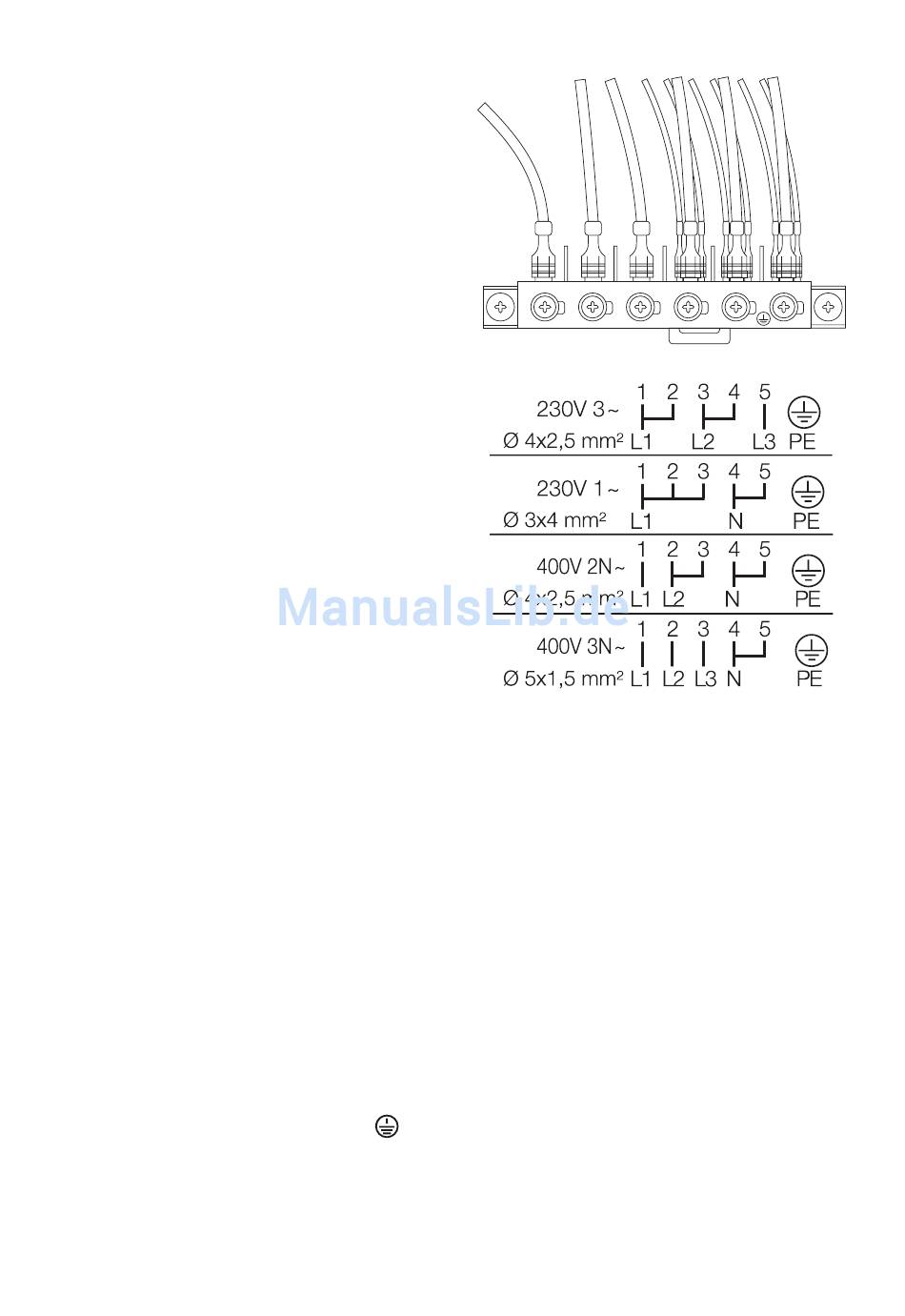

Klemmleiste
Das Gerät ist mit einer leicht zugänglichen 6-
poligen Klemmleiste ausgestattet, deren
Brücken bereits für den Betrieb bei 400 V mit
Nullleiter vorgesehen sind (siehe Abbildung).
Bei einer anderen Netzspannung müssen die
Brücken der Klemmleiste entsprechend der
Anordnung in der Abbildung geändert wer-
den.
Der Schutzleiter wird an die Klemme
geschlossen.
Das Kabel nach dem Anschließen an der
Klemmleiste mit Zugentlastung befestigen.
1 2
Elektrische Verbindung mit dem
Kochfeld
Wichtig! Die Montageanleitung für
Kochfeld, Einbauherd oder
Schaltkasten beachten!
Dieses Gerät kann an die im Kapitel „Tech-
nische Daten" angegebenen Kochfeldmo-
delle angeschlossen werden.
Die Steckdose zum Anschluss des Kochfel-
des befindet sich am Herdgehäuse.
Die Verbindungskabel der Heizelemente und
das Schutzleiterkabel werden aus dem Ein-
baukochfeld herausgeführt. Diese Kabel sind
mit Steckkontakten versehen.
Stecker und Verbindungskabel in die ent-
sprechenden Steckdosen des Herdes ste-
an-
cken.
Dadurch wird verhindert, dass falsch ange-
schlossen wird.
Der Hersteller lehnt jede Haftung ab,
falls die Sicherheitsmaßnahmen nicht
beachtet werden.
progress 57
3 4 5
