– L'installation électrique de l'habitation doit
être équipée d'une mise à la terre confor-
me à la réglementation en vigueur.
– La prise ou l'interrupteur multipolaire doi-
vent rester aisément accessible une fois
l'appareil installé.
L'appareil est fourni sans cordon d'alimen-
tation car, selon le type d'alimentation dis-
ponible, il est nécessaire d'installer un câble
de raccordement doté d'une fiche adaptée à
la charge indiquée sur la plaque signalétique.
La fiche doit être insérée dans une prise ré-
glementaire.
Les types de câbles d'alimentation suivants
sont adaptés, en tenant compte de la section
nominale requise :
H07RN-F, H05RN-F, H05RR-F, H05VVF,
H05V2V2-F (T90), H05BB-F.
Si l'appareil n'est pas branché à l'aide d'une
fiche, ou si celle-ci n'est pas accessible, in-
stallez un interrupteur multipolaire (fusibles,
disjoncteur, par exemple), avec un écarte-
ment minimum de 3 mm entre les contacts,
entre l'appareil et le câble d'alimentation.
L'interrupteur ne doit pas couper le fil de terre
en quelque point que ce soit. Le fil de terre
jaune-vert doit être 2 à 3 cm plus long que
les autres câbles.
Le câble de connexion doit, être posé de fa-
çon à ce qu'en aucun point il n'atteigne une
température de 50°C (sur température am-
biante).
Une fois le branchement terminé, testez les
résistances en les faisant fonctionner pen-
dant 3 minutes environ.

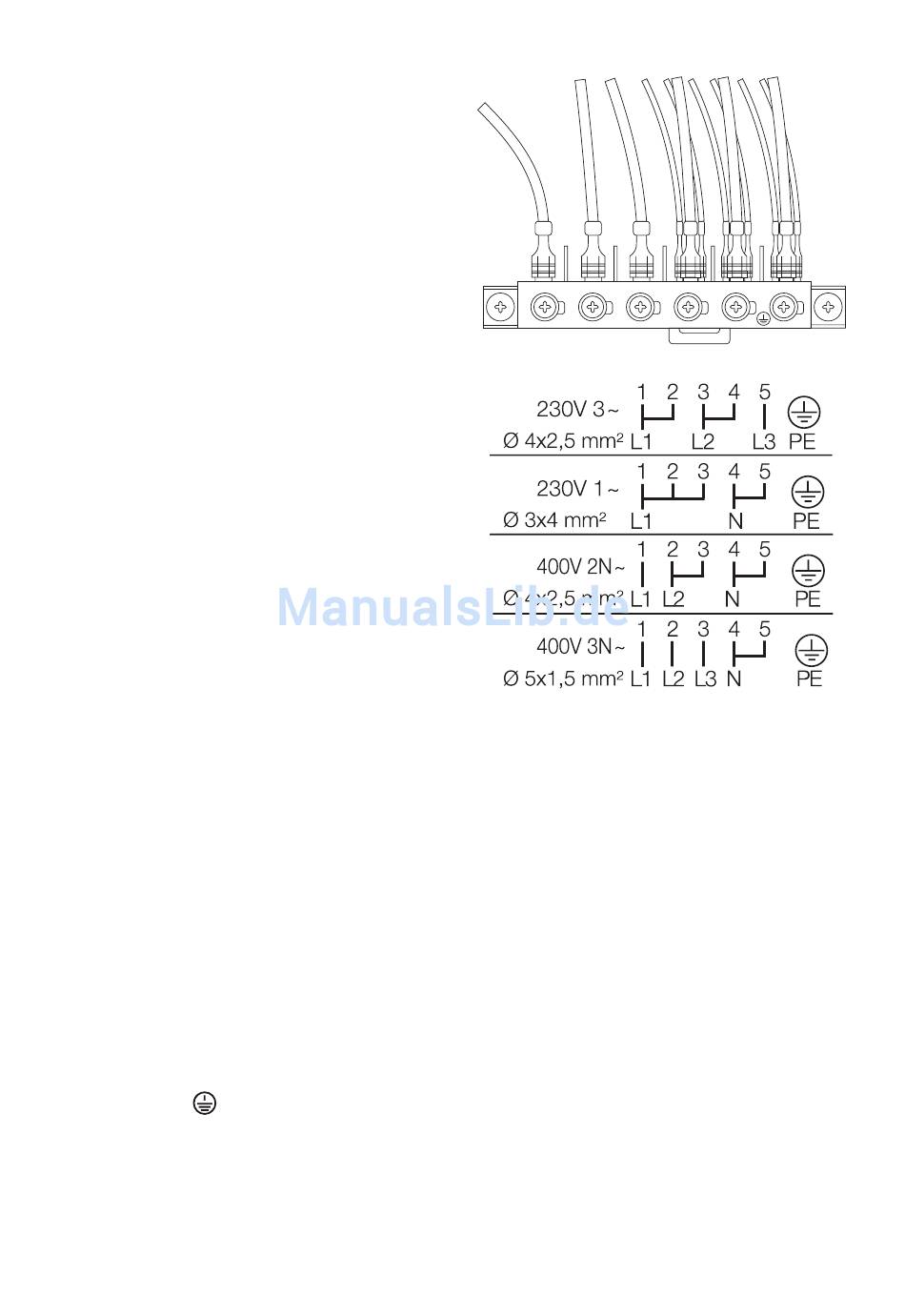

Boîte des connexions
L'appareil est équipé d'un bornier à 6 pôles
facilement accessible, préparé pour un fonc-
tionnement à 400 V avec fil neutre (voir la fi-
gure).
En présence de tension d'alimentation diffé-
rente, il convient de basculer les ponts du
bornier conformément à l'illustration.
Le conducteur de protection doit être con-
necté à la borne
Une fois le branchement effectué, fixez le câ-
ble au bornier à l'aide d'un serre-câble anti-
traction.
borne.
1 2 3
Branchement électrique avec table de
cuisson
Important Respectez les instructions de
montage de la table de cuisson, de la
cuisinière encastrable ou du boîtier de
commande !
Cet appareil peut être raccordé aux modèles
de table de cuisson indiqués au chapitre
« Caractéristiques techniques ».
La prise de connexion de la table de cuisson
est située sur la cuisinière.
Les câbles de raccordement des résistances
et le câble du conducteur de protection sor-
tent de la table de cuisson encastrable, ces
câbles sont pourvus de connexions à fiche.
Insérez les fiches et les câbles de raccorde-
ment dans les prises correspondantes.
Ceci évite de se tromper lors du raccorde-
ment.
Le fabricant décline toute responsabilité
en cas de non-respect des consignes de
sécurité.
