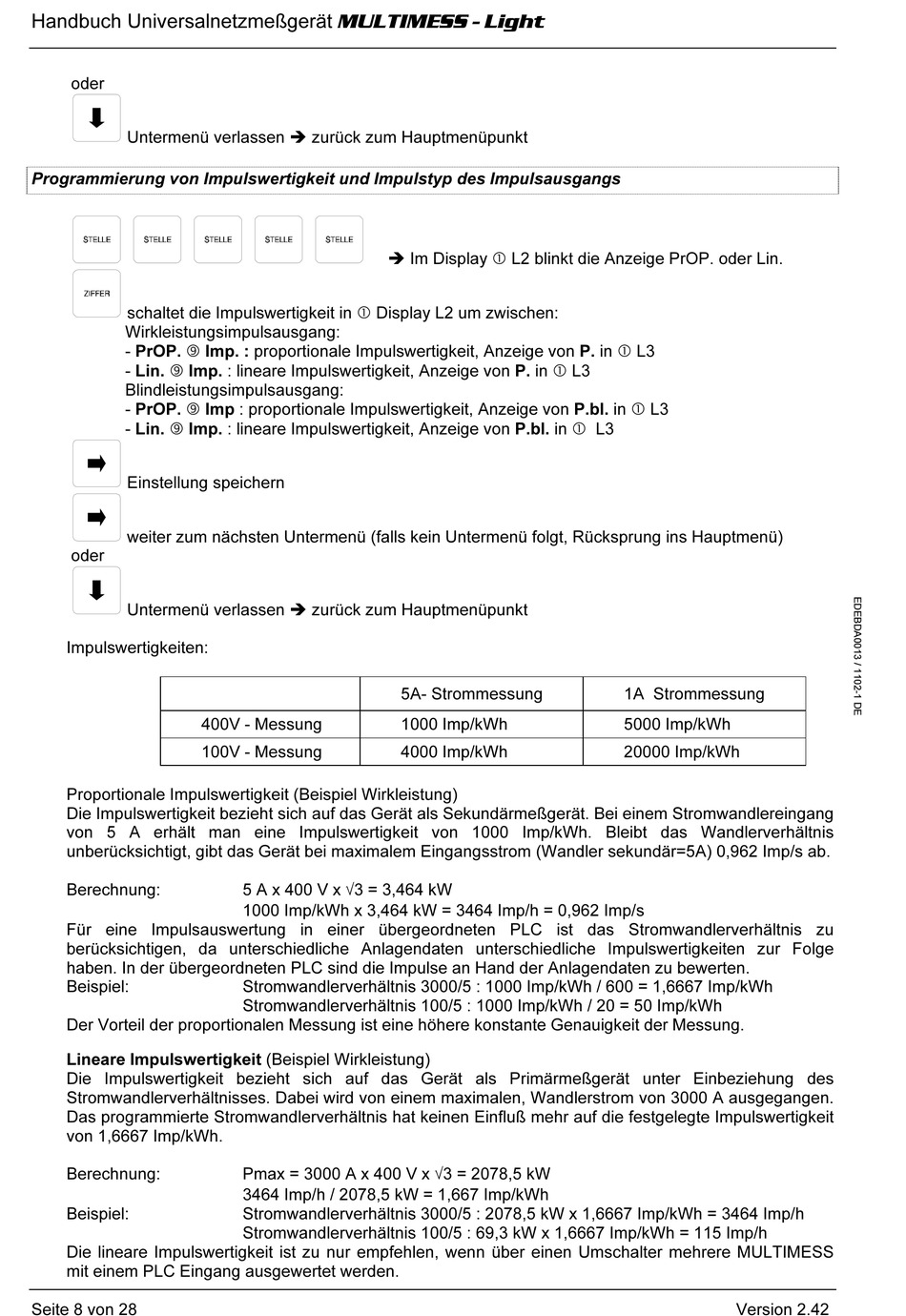

Handbuch Universalnetzmeßgerät MULTIMESS - Light
oder
Untermenü verlassen è zurück zum Hauptmenüpunkt
Programmierung von Impulswertigkeit und Impulstyp des Impulsausgangs
schaltet die Impulswertigkeit in  Display L2 um zwischen:
Wirkleistungsimpulsausgang:
- PrOP. ‰ Imp. : proportionale Impulswertigkeit, Anzeige von P. in  L3
- Lin. ‰ Imp. : lineare Impulswertigkeit, Anzeige von P. in  L3
Blindleistungsimpulsausgang:
- PrOP. ‰ Imp : proportionale Impulswertigkeit, Anzeige von P.bl. in ‡ L3
- Lin. ‰ Imp. : lineare Impulswertigkeit, Anzeige von P.bl. in  L3
Einstellung speichern
weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü)
oder
Untermenü verlassen è zurück zum Hauptmenüpunkt
Impulswertigkeiten:
400V - Messung
100V - Messung
Proportionale Impulswertigkeit (Beispiel Wirkleistung)
Die Impulswertigkeit bezieht sich auf das Gerät als Sekundärmeßgerät. Bei einem Stromwandlereingang
von 5 A erhält man eine Impulswertigkeit von 1000 Imp/kWh. Bleibt das Wandlerverhältnis
unberücksichtigt, gibt das Gerät bei maximalem Eingangsstrom (Wandler sekundär=5A) 0,962 Imp/s ab.
Berechnung:
Für eine Impulsauswertung in einer übergeordneten PLC ist das Stromwandlerverhältnis zu
berücksichtigen, da unterschiedliche Anlagendaten unterschiedliche Impulswertigkeiten zur Folge
haben. In der übergeordneten PLC sind die Impulse an Hand der Anlagendaten zu bewerten.
Beispiel:
Der Vorteil der proportionalen Messung ist eine höhere konstante Genauigkeit der Messung.
Lineare Impulswertigkeit (Beispiel Wirkleistung)
Die Impulswertigkeit bezieht sich auf das Gerät als Primärmeßgerät unter Einbeziehung des
Stromwandlerverhältnisses. Dabei wird von einem maximalen, Wandlerstrom von 3000 A ausgegangen.
Das programmierte Stromwandlerverhältnis hat keinen Einfluß mehr auf die festgelegte Impulswertigkeit
von 1,6667 Imp/kWh.
Berechnung:
Beispiel:
Die lineare Impulswertigkeit ist zu nur empfehlen, wenn über einen Umschalter mehrere MULTIMESS
mit einem PLC Eingang ausgewertet werden.
Seite 8 von 28
è Im Display  L2 blinkt die Anzeige PrOP. oder Lin.
5A- Strommessung
1000 Imp/kWh
4000 Imp/kWh
5 A x 400 V x X 3 = 3,464 kW
1000 Imp/kWh x 3,464 kW = 3464 Imp/h = 0,962 Imp/s
Stromwandlerverhältnis 3000/5 : 1000 Imp/kWh / 600 = 1,6667 Imp/kWh
Stromwandlerverhältnis 100/5 : 1000 Imp/kWh / 20 = 50 Imp/kWh
Pmax = 3000 A x 400 V x X 3 = 2078,5 kW
3464 Imp/h / 2078,5 kW = 1,667 Imp/kWh
Stromwandlerverhältnis 3000/5 : 2078,5 kW x 1,6667 Imp/kWh = 3464 Imp/h
Stromwandlerverhältnis 100/5 : 69,3 kW x 1,6667 Imp/kWh = 115 Imp/h
1A Strommessung
5000 Imp/kWh
20000 Imp/kWh
