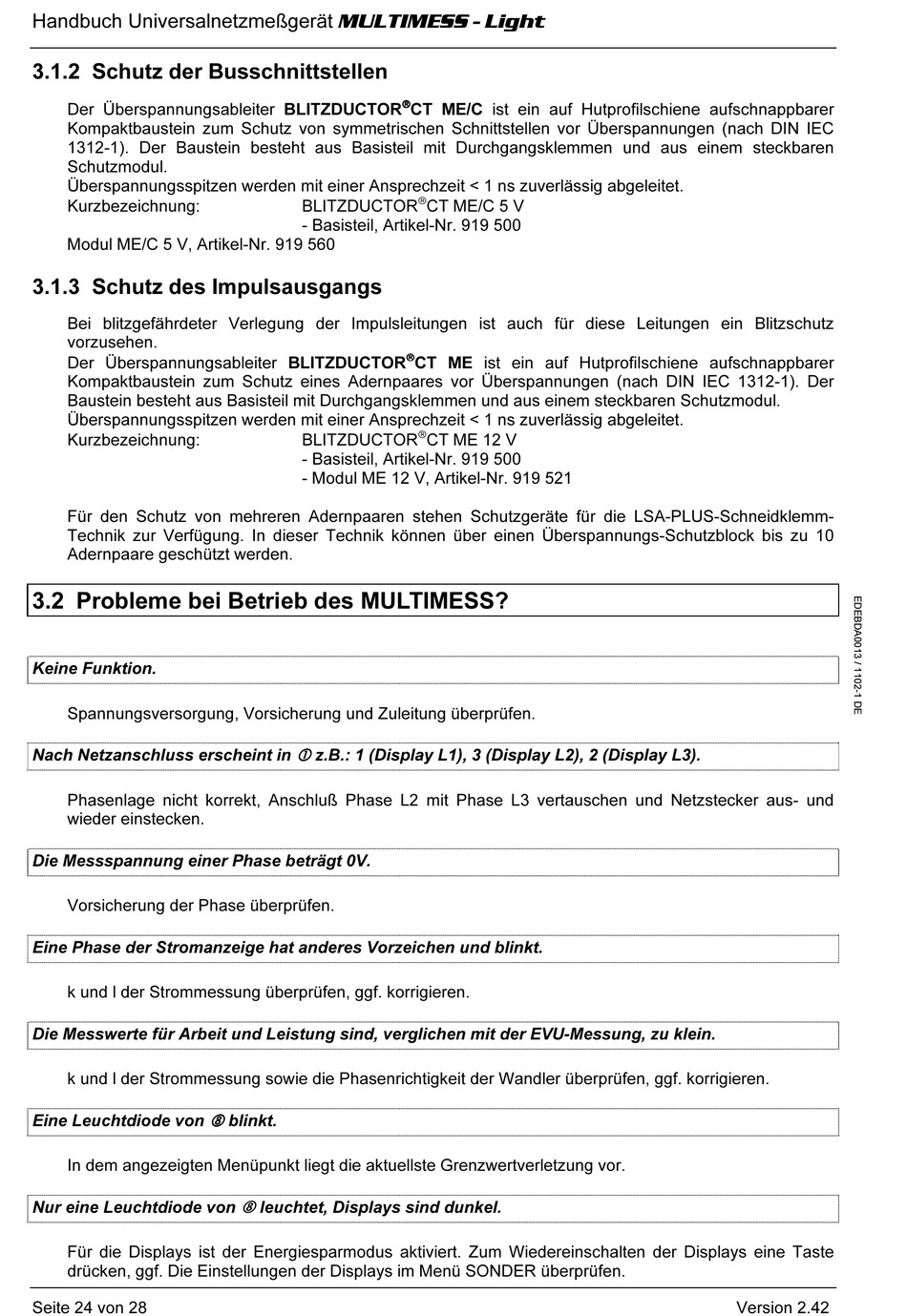

Handbuch Universalnetzmeßgerät MULTIMESS - Light
3.1.2 Schutz der Busschnittstellen
Der Überspannungsableiter BLITZDUCTOR
Kompaktbaustein zum Schutz von symmetrischen Schnittstellen vor Überspannungen (nach DIN IEC
1312-1). Der Baustein besteht aus Basisteil mit Durchgangsklemmen und aus einem steckbaren
Schutzmodul.
Überspannungsspitzen werden mit einer Ansprechzeit < 1 ns zuverlässig abgeleitet.
Kurzbezeichnung:
Modul ME/C 5 V, Artikel-Nr. 919 560
3.1.3 Schutz des Impulsausgangs
Bei blitzgefährdeter Verlegung der Impulsleitungen ist auch für diese Leitungen ein Blitzschutz
vorzusehen.
Der Überspannungsableiter BLITZDUCTOR
Kompaktbaustein zum Schutz eines Adernpaares vor Überspannungen (nach DIN IEC 1312-1). Der
Baustein besteht aus Basisteil mit Durchgangsklemmen und aus einem steckbaren Schutzmodul.
Überspannungsspitzen werden mit einer Ansprechzeit < 1 ns zuverlässig abgeleitet.
Kurzbezeichnung:
Für den Schutz von mehreren Adernpaaren stehen Schutzgeräte für die LSA-PLUS-Schneidklemm-
Technik zur Verfügung. In dieser Technik können über einen Überspannungs-Schutzblock bis zu 10
Adernpaare geschützt werden.
3.2 Probleme bei Betrieb des MULTIMESS?
Keine Funktion.
Spannungsversorgung, Vorsicherung und Zuleitung überprüfen.
Nach Netzanschluss erscheint in Q Q Q Q z.B.: 1 (Display L1), 3 (Display L2), 2 (Display L3).
Phasenlage nicht korrekt, Anschluß Phase L2 mit Phase L3 vertauschen und Netzstecker aus- und
wieder einstecken.
Die Messspannung einer Phase beträgt 0V.
Vorsicherung der Phase überprüfen.
Eine Phase der Stromanzeige hat anderes Vorzeichen und blinkt.
k und l der Strommessung überprüfen, ggf. korrigieren.
Die Messwerte für Arbeit und Leistung sind, verglichen mit der EVU-Messung, zu klein.
k und l der Strommessung sowie die Phasenrichtigkeit der Wandler überprüfen, ggf. korrigieren.
Eine Leuchtdiode von X X X X blinkt.
In dem angezeigten Menüpunkt liegt die aktuellste Grenzwertverletzung vor.
Nur eine Leuchtdiode von X X X X leuchtet, Displays sind dunkel.
Für die Displays ist der Energiesparmodus aktiviert. Zum Wiedereinschalten der Displays eine Taste
drücken, ggf. Die Einstellungen der Displays im Menü SONDER überprüfen.
Seite 24 von 28
â â â â
CT ME/C ist ein auf Hutprofilschiene aufschnappbarer
â
BLITZDUCTOR CT ME/C 5 V
- Basisteil, Artikel-Nr. 919 500
â â â â
CT ME ist ein auf Hutprofilschiene aufschnappbarer
â
BLITZDUCTOR CT ME 12 V
- Basisteil, Artikel-Nr. 919 500
- Modul ME 12 V, Artikel-Nr. 919 521
Version 2.42
