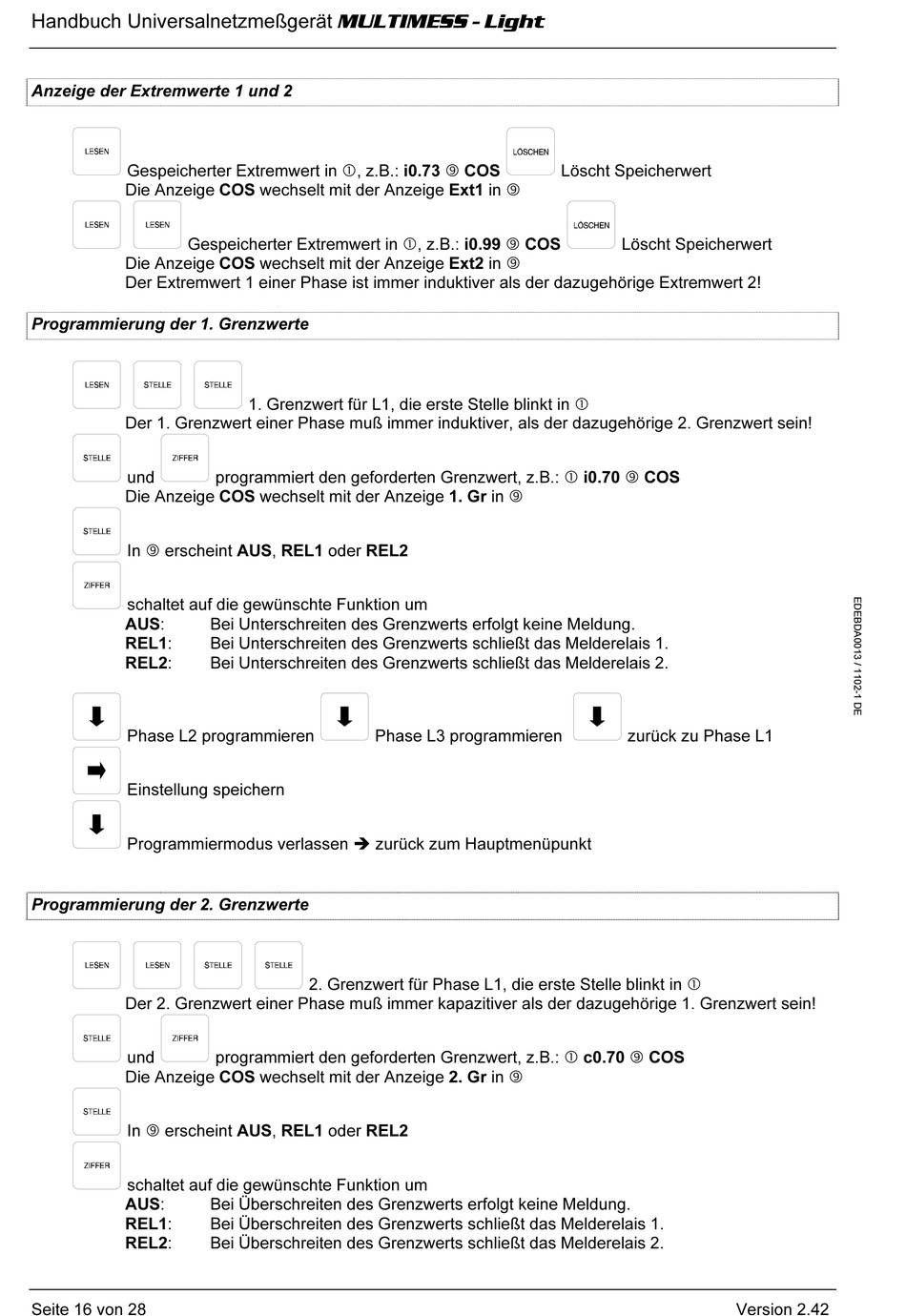

KBR MULTIMESS - Light Bedienungsanleitung Seite 22

Handbuch Universalnetzmeßgerät MULTIMESS - Light
Anzeige der Extremwerte 1 und 2
Gespeicherter Extremwert in , z.B.: i0.73 ‰ COS
Die Anzeige COS wechselt mit der Anzeige Ext1 in ‰
Gespeicherter Extremwert in , z.B.: i0.99 ‰ COS
Die Anzeige COS wechselt mit der Anzeige Ext2 in ‰
Der Extremwert 1 einer Phase ist immer induktiver als der dazugehörige Extremwert 2!
Programmierung der 1. Grenzwerte
Der 1. Grenzwert einer Phase muß immer induktiver, als der dazugehörige 2. Grenzwert sein!
und
Die Anzeige COS wechselt mit der Anzeige 1. Gr in ‰
In ‰ erscheint AUS, REL1 oder REL2
schaltet auf die gewünschte Funktion um
AUS:
REL1:
REL2:
Phase L2 programmieren
Einstellung speichern
Programmiermodus verlassen è zurück zum Hauptmenüpunkt
Programmierung der 2. Grenzwerte
Der 2. Grenzwert einer Phase muß immer kapazitiver als der dazugehörige 1. Grenzwert sein!
und
Die Anzeige COS wechselt mit der Anzeige 2. Gr in ‰
In ‰ erscheint AUS, REL1 oder REL2
schaltet auf die gewünschte Funktion um
AUS:
REL1:
REL2:
Seite 16 von 28
1. Grenzwert für L1, die erste Stelle blinkt in 
programmiert den geforderten Grenzwert, z.B.:  i0.70 ‰ COS
Bei Unterschreiten des Grenzwerts erfolgt keine Meldung.
Bei Unterschreiten des Grenzwerts schließt das Melderelais 1.
Bei Unterschreiten des Grenzwerts schließt das Melderelais 2.
Phase L3 programmieren
2. Grenzwert für Phase L1, die erste Stelle blinkt in 
programmiert den geforderten Grenzwert, z.B.:  c0.70 ‰ COS
Bei Überschreiten des Grenzwerts erfolgt keine Meldung.
Bei Überschreiten des Grenzwerts schließt das Melderelais 1.
Bei Überschreiten des Grenzwerts schließt das Melderelais 2.
Löscht Speicherwert
Löscht Speicherwert
zurück zu Phase L1
Version 2.42
