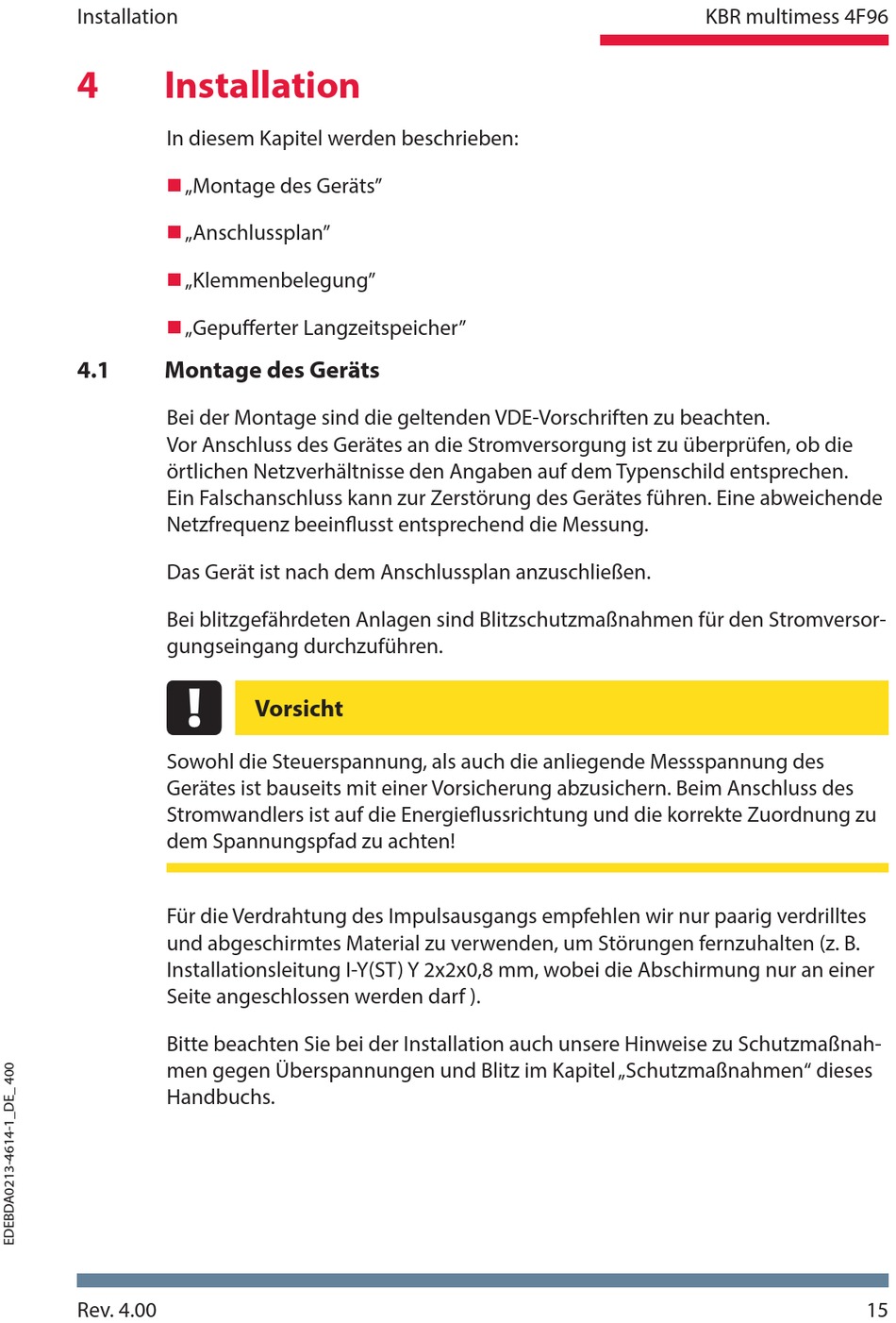

Installation

4 Installation
In diesem Kapitel werden beschrieben:
„Montage des Geräts"

„Anschlussplan"

„Klemmenbelegung"

„Gepufferter Langzeitspeicher"

4.1 Montage des Geräts
Bei der Montage sind die geltenden VDE-Vorschriften zu beachten.
Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die
örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen.
Ein Falschanschluss kann zur Zerstörung des Gerätes führen. Eine abweichende
Netzfrequenz beeinflusst entsprechend die Messung.
Das Gerät ist nach dem Anschlussplan anzuschließen.
Bei blitzgefährdeten Anlagen sind Blitzschutzmaßnahmen für den Stromversor-
gungseingang durchzuführen.
Sowohl die Steuerspannung, als auch die anliegende Messspannung des
Gerätes ist bauseits mit einer Vorsicherung abzusichern. Beim Anschluss des
Stromwandlers ist auf die Energieflussrichtung und die korrekte Zuordnung zu
dem Spannungspfad zu achten!
Für die Verdrahtung des Impulsausgangs empfehlen wir nur paarig verdrilltes
und abgeschirmtes Material zu verwenden, um Störungen fernzuhalten (z. B.
Installationsleitung I-Y(ST) Y 2x2x0,8 mm, wobei die Abschirmung nur an einer
Seite angeschlossen werden darf ).
Bitte beachten Sie bei der Installation auch unsere Hinweise zu Schutzmaßnah-
men gegen Überspannungen und Blitz im Kapitel „Schutzmaßnahmen" dieses
Handbuchs.
