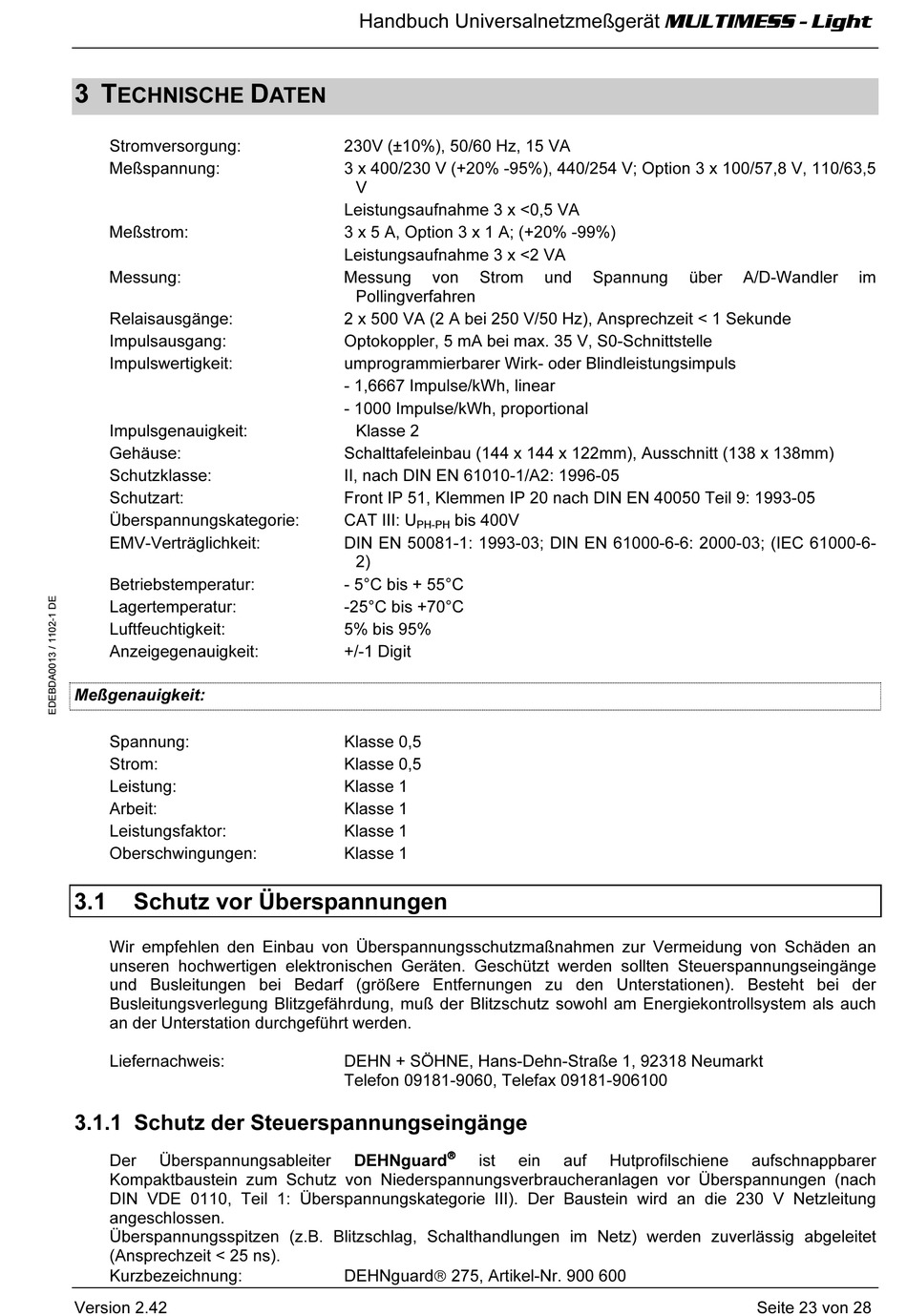

3 T
ECHNISCHE
Stromversorgung:
Meßspannung:
Meßstrom:
Messung:
Relaisausgänge:
Impulsausgang:
Impulswertigkeit:
Impulsgenauigkeit:
Gehäuse:
Schutzklasse:
Schutzart:
Überspannungskategorie:
EMV-Verträglichkeit:
Betriebstemperatur:
Lagertemperatur:
Luftfeuchtigkeit:
Anzeigegenauigkeit:
Meßgenauigkeit:
Spannung:
Strom:
Leistung:
Arbeit:
Leistungsfaktor:
Oberschwingungen:
3.1 Schutz vor Überspannungen
Wir empfehlen den Einbau von Überspannungsschutzmaßnahmen zur Vermeidung von Schäden an
unseren hochwertigen elektronischen Geräten. Geschützt werden sollten Steuerspannungseingänge
und Busleitungen bei Bedarf (größere Entfernungen zu den Unterstationen). Besteht bei der
Busleitungsverlegung Blitzgefährdung, muß der Blitzschutz sowohl am Energiekontrollsystem als auch
an der Unterstation durchgeführt werden.
Liefernachweis:
3.1.1 Schutz der Steuerspannungseingänge
Der Überspannungsableiter
Kompaktbaustein zum Schutz von Niederspannungsverbraucheranlagen vor Überspannungen (nach
DIN VDE 0110, Teil 1: Überspannungskategorie III). Der Baustein wird an die 230 V Netzleitung
angeschlossen.
Überspannungsspitzen (z.B. Blitzschlag, Schalthandlungen im Netz) werden zuverlässig abgeleitet
(Ansprechzeit < 25 ns).
Kurzbezeichnung:
Version 2.42
Handbuch Universalnetzmeßgerät MULTIMESS - Light
D
ATEN
230V (±10%), 50/60 Hz, 15 VA
3 x 400/230 V (+20% -95%), 440/254 V; Option 3 x 100/57,8 V, 110/63,5
V
Leistungsaufnahme 3 x <0,5 VA
3 x 5 A, Option 3 x 1 A; (+20% -99%)
Leistungsaufnahme 3 x <2 VA
Messung
Pollingverfahren
2 x 500 VA (2 A bei 250 V/50 Hz), Ansprechzeit < 1 Sekunde
Optokoppler, 5 mA bei max. 35 V, S0-Schnittstelle
umprogrammierbarer Wirk- oder Blindleistungsimpuls
- 1,6667 Impulse/kWh, linear
- 1000 Impulse/kWh, proportional
Klasse 2
Schalttafeleinbau (144 x 144 x 122mm), Ausschnitt (138 x 138mm)
II, nach DIN EN 61010-1/A2: 1996-05
Front IP 51, Klemmen IP 20 nach DIN EN 40050 Teil 9: 1993-05
CAT III: U
PH-PH
DIN EN 50081-1: 1993-03; DIN EN 61000-6-6: 2000-03; (IEC 61000-6-
2)
- 5°C bis + 55°C
-25°C bis +70°C
5% bis 95%
+/-1 Digit
Klasse 0,5
Klasse 0,5
Klasse 1
Klasse 1
Klasse 1
Klasse 1
DEHN + SÖHNE, Hans-Dehn-Straße 1, 92318 Neumarkt
Telefon 09181-9060, Telefax 09181-906100
DEHNguard
DEHNguardâ 275, Artikel-Nr. 900 600
von Strom und Spannung
bis 400V
â â â â
ist ein auf
über A/D-Wandler
Hutprofilschiene aufschnappbarer
Seite 23 von 28
