2.

Produktbeschreibung

Synchron Serielles Interface

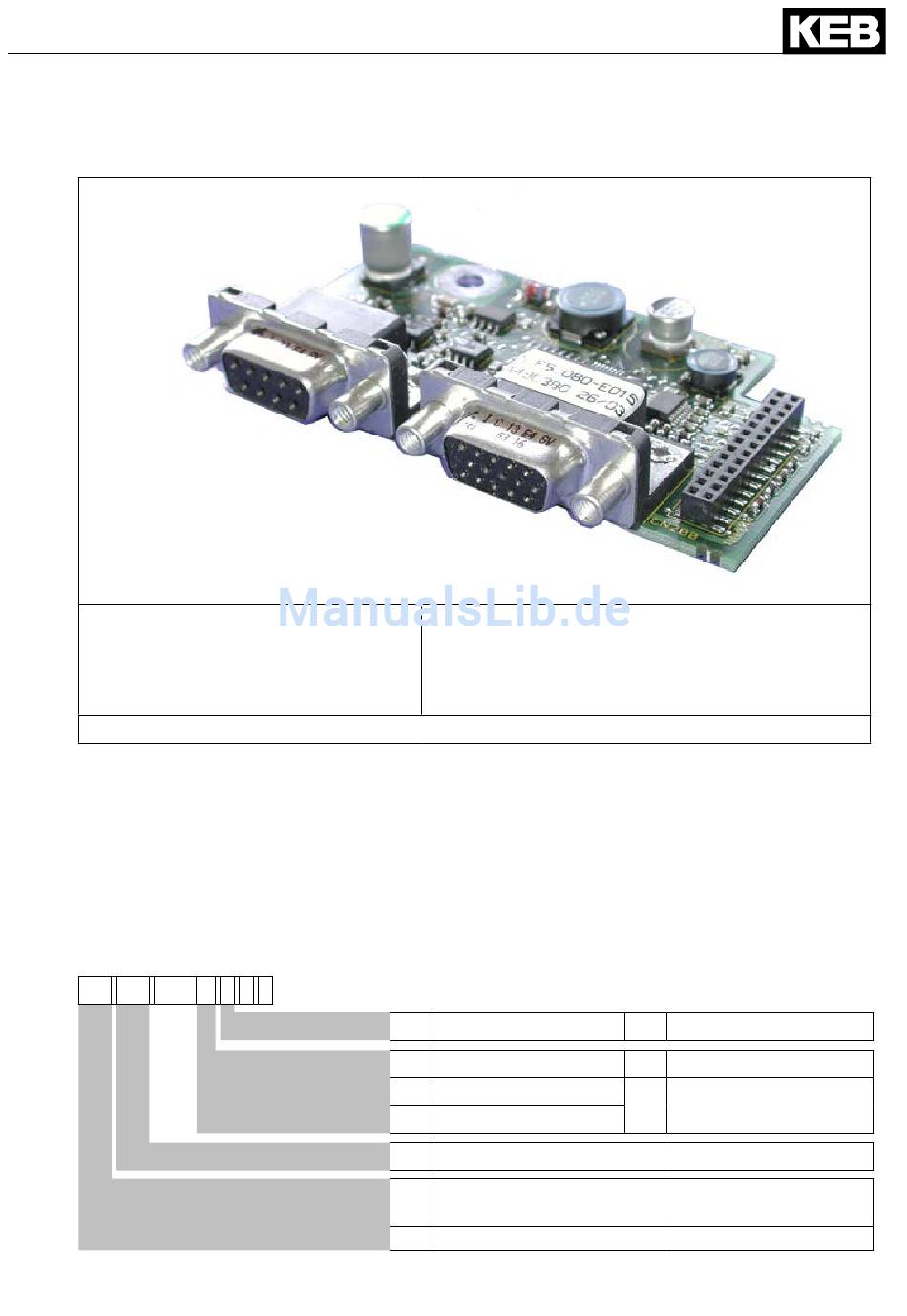

Abbildung 1: SSI-Geberinterface auf Kanal 2
2.1

Allgemeines

Die von KEB gelieferten Schnittstellenkarten umfassen jeweils zwei Schnittstellen. Da die
unterschiedlichsten Kombinationen erhältlich sind, wird jede Schnittstelle in einer eigenen
Anleitung beschrieben. Die Anleitung umfasst den Einbau der Schnittstellenkarte, den An-
schluss sowie die Inbetriebnahme eines passenden Gebers. Weitere Informationen und Pa-
rametereinstellungen können der Applikationsanleitung des Umrichters/Servo entnommen
werden.
2.2 Materialnummer
xM F5 K8x x x x x
passend für Gehäusegröße
X3B
Kanal 2
SSI
Lieferart
Produktbeschreibung
X3A
Kanal 1
variabel
siehe Materialnummer
0 eingebaut
1 Sin/Cos
3 Endat
4 TTL-Eingang
F5 Baureihe
D, E (Platine 1M.F5.280-1015/ -0025/ -4017/
1M
-2020/ -2021)
2M G...U (Platine 2M.F5.280-1015/ -2020/ -2021)
Z Option, Ersatzteil
5 Resolver
HTL-Eingang ohne
L
inverse Signal
7
