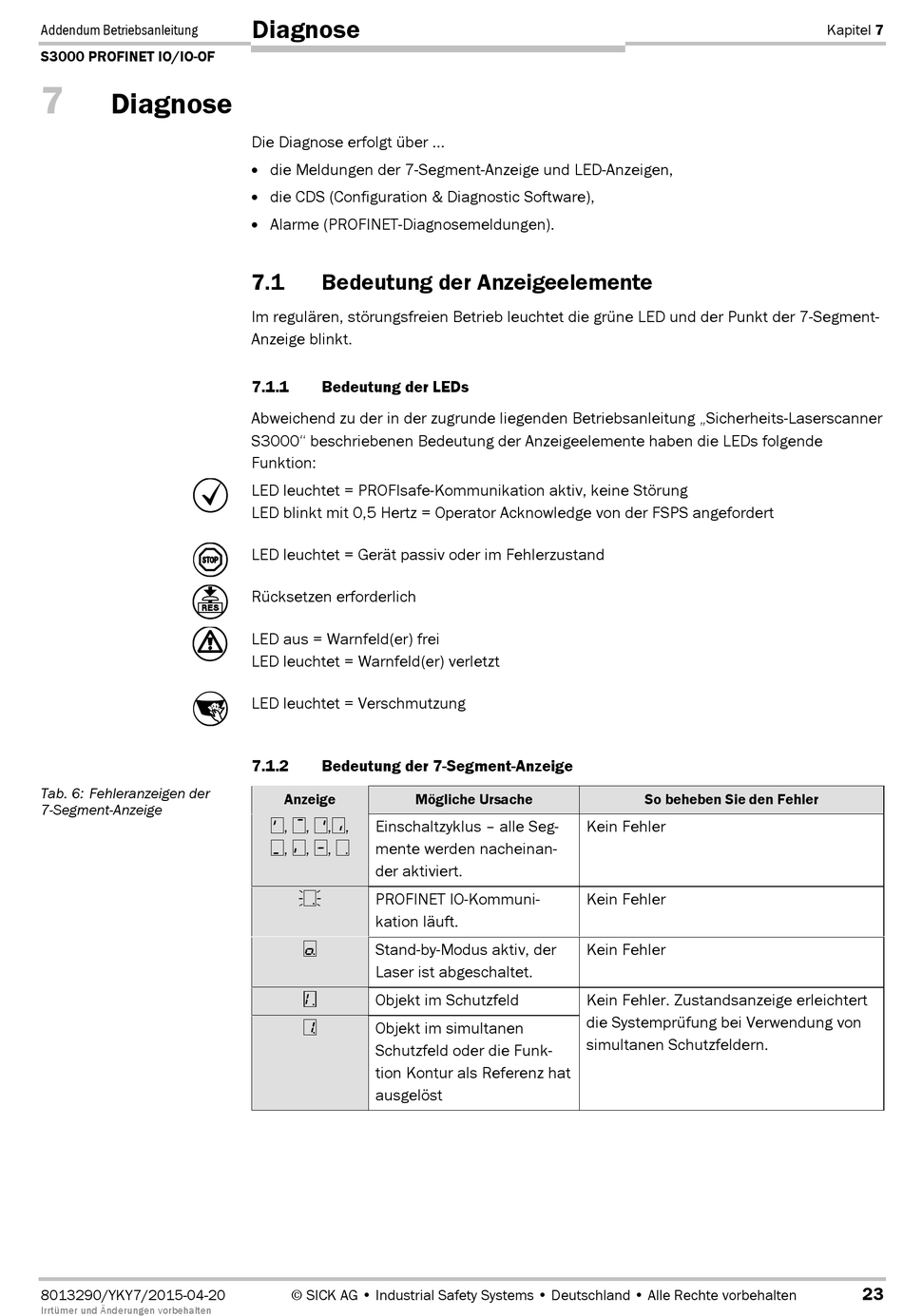

Diagnose; Bedeutung Der Anzeigeelemente; Bedeutung Der Leds; Bedeutung Der 7-Segment-Anzeige - SICK S3000 PROFINET IO Betriebsanleitung

Addendum Betriebsanleitung
S3000 PROFINET IO/IO OF
7

Diagnose

Tab. 6: Fehleranzeigen der
7&Segment-Anzeige
8013290/YKY7/2015-04-20
Irrtümer und Änderungen vorbehalten
Diagnose
Die Diagnose erfolgt über ...
die Meldungen der 7-Segment-Anzeige und LED-Anzeigen,
die CDS (Configuration & Diagnostic Software),
Alarme (PROFINET-Diagnosemeldungen).
7.1

Bedeutung der Anzeigeelemente

Im regulären, störungsfreien Betrieb leuchtet die grüne LED und der Punkt der 7-Segment-
Anzeige blinkt.
7.1.1

Bedeutung der LEDs

Abweichend zu der in der zugrunde liegenden Betriebsanleitung „Sicherheits-Laserscanner
S3000" beschriebenen Bedeutung der Anzeigeelemente haben die LEDs folgende
Funktion:
LED leuchtet = PROFIsafe-Kommunikation aktiv, keine Störung
LED blinkt mit 0,5 Hertz = Operator Acknowledge von der FSPS angefordert
LED leuchtet = Gerät passiv oder im Fehlerzustand
Rücksetzen erforderlich
LED aus = Warnfeld(er) frei
LED leuchtet = Warnfeld(er) verletzt
LED leuchtet = Verschmutzung
7.1.2

Bedeutung der 7-Segment-Anzeige

Anzeige Mögliche Ursache
, , , , Einschaltzyklus – alle Seg-
, , , mente werden nacheinan-
der aktiviert.
PROFINET IO-Kommuni-
kation läuft.
Stand-by-Modus aktiv, der
Laser ist abgeschaltet.
Objekt im Schutzfeld
Objekt im simultanen
Schutzfeld oder die Funk-
tion Kontur als Referenz hat
ausgelöst
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
So beheben Sie den Fehler
Kein Fehler
Kein Fehler
Kein Fehler
Kein Fehler. Zustandsanzeige erleichtert
die Systemprüfung bei Verwendung von
simultanen Schutzfeldern.
Kapitel 7
23
