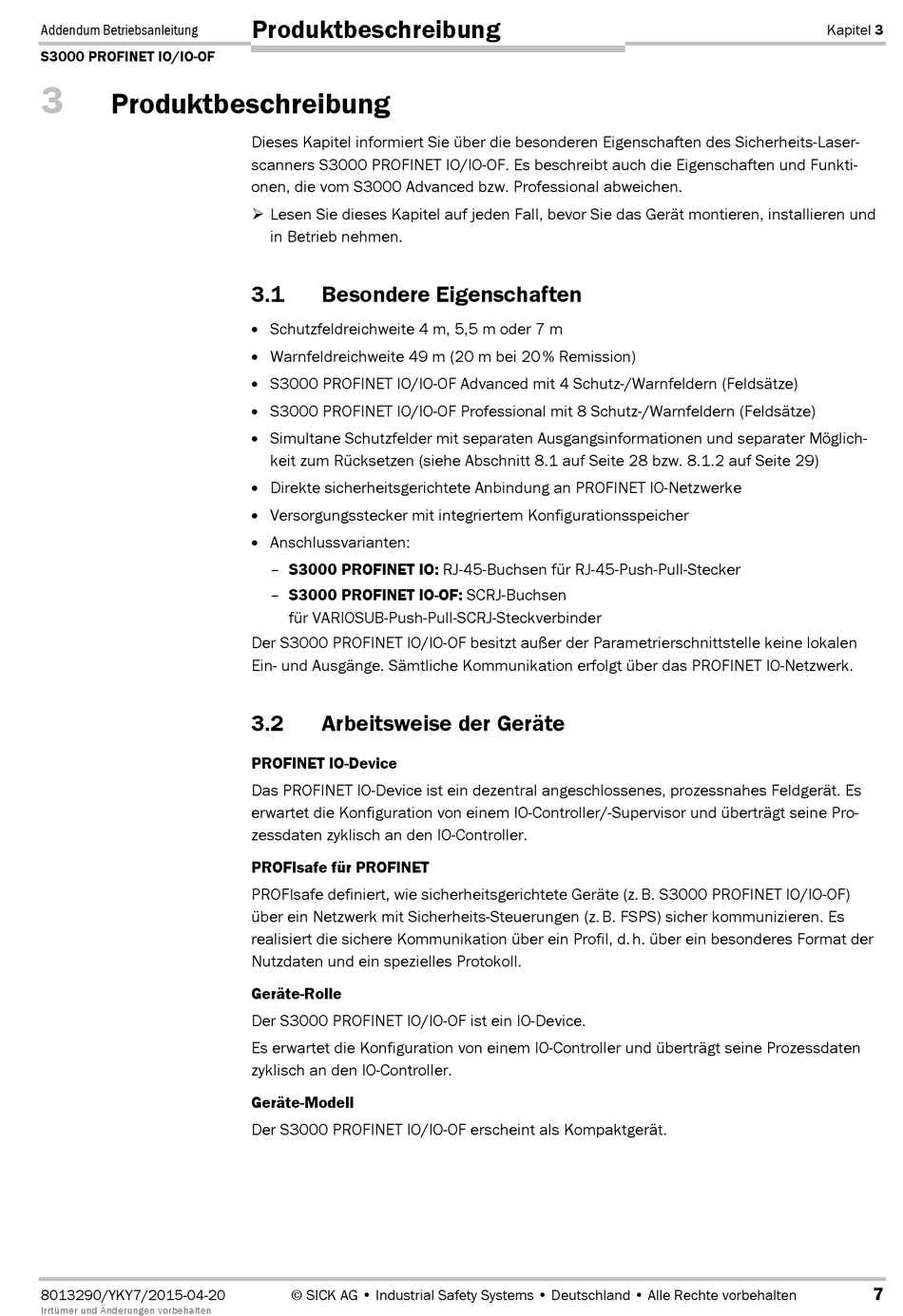

Produktbeschreibung

8013290/YKY7/2015-04-20
Irrtümer und Änderungen vorbehalten
Produktbeschreibung
Dieses Kapitel informiert Sie über die besonderen Eigenschaften des Sicherheits-Laser-
scanners S3000 PROFINET IO/IO@OF. Es beschreibt auch die Eigenschaften und Funkti-
onen, die vom S3000 Advanced bzw. Professional abweichen.
Lesen Sie dieses Kapitel auf jeden Fall, bevor Sie das Gerät montieren, installieren und
in Betrieb nehmen.
3.1

Besondere Eigenschaften

Schutzfeldreichweite 4 m, 5,5 m oder 7 m
Warnfeldreichweite 49 m (20 m bei 20 % Remission)
S3000 PROFINET IO/IO@OF Advanced mit 4 Schutz-/Warnfeldern (Feldsätze)
S3000 PROFINET IO/IO@OF Professional mit 8 Schutz-/Warnfeldern (Feldsätze)
Simultane Schutzfelder mit separaten Ausgangsinformationen und separater Möglich-
keit zum Rücksetzen (siehe Abschnitt 8.1 auf Seite 28 bzw. 8.1.2 auf Seite 29)
Direkte sicherheitsgerichtete Anbindung an PROFINET IO-Netzwerke
Versorgungsstecker mit integriertem Konfigurationsspeicher
Anschlussvarianten:
– S3000 PROFINET IO: RJ@45-Buchsen für RJ@45-Push-Pull-Stecker
– S3000 PROFINET IO OF: SCRJ-Buchsen
für VARIOSUB-Push-Pull-SCRJ@Steckverbinder
Der S3000 PROFINET IO/IO@OF besitzt außer der Parametrierschnittstelle keine lokalen
Ein- und Ausgänge. Sämtliche Kommunikation erfolgt über das PROFINET IO@Netzwerk.
3.2 Arbeitsweise der Geräte
PROFINET IO-Device
Das PROFINET IO-Device ist ein dezentral angeschlossenes, prozessnahes Feldgerät. Es
erwartet die Konfiguration von einem IO-Controller/-Supervisor und überträgt seine Pro-
zessdaten zyklisch an den IO-Controller.
PROFIsafe für PROFINET
PROFIsafe definiert, wie sicherheitsgerichtete Geräte (z. B. S3000 PROFINET IO/IO@OF)
über ein Netzwerk mit Sicherheits-Steuerungen (z. B. FSPS) sicher kommunizieren. Es
realisiert die sichere Kommunikation über ein Profil, d. h. über ein besonderes Format der
Nutzdaten und ein spezielles Protokoll.
Geräte-Rolle
Der S3000 PROFINET IO/IO@OF ist ein IO-Device.
Es erwartet die Konfiguration von einem IO-Controller und überträgt seine Prozessdaten
zyklisch an den IO-Controller.
Geräte-Modell
Der S3000 PROFINET IO/IO@OF erscheint als Kompaktgerät.
