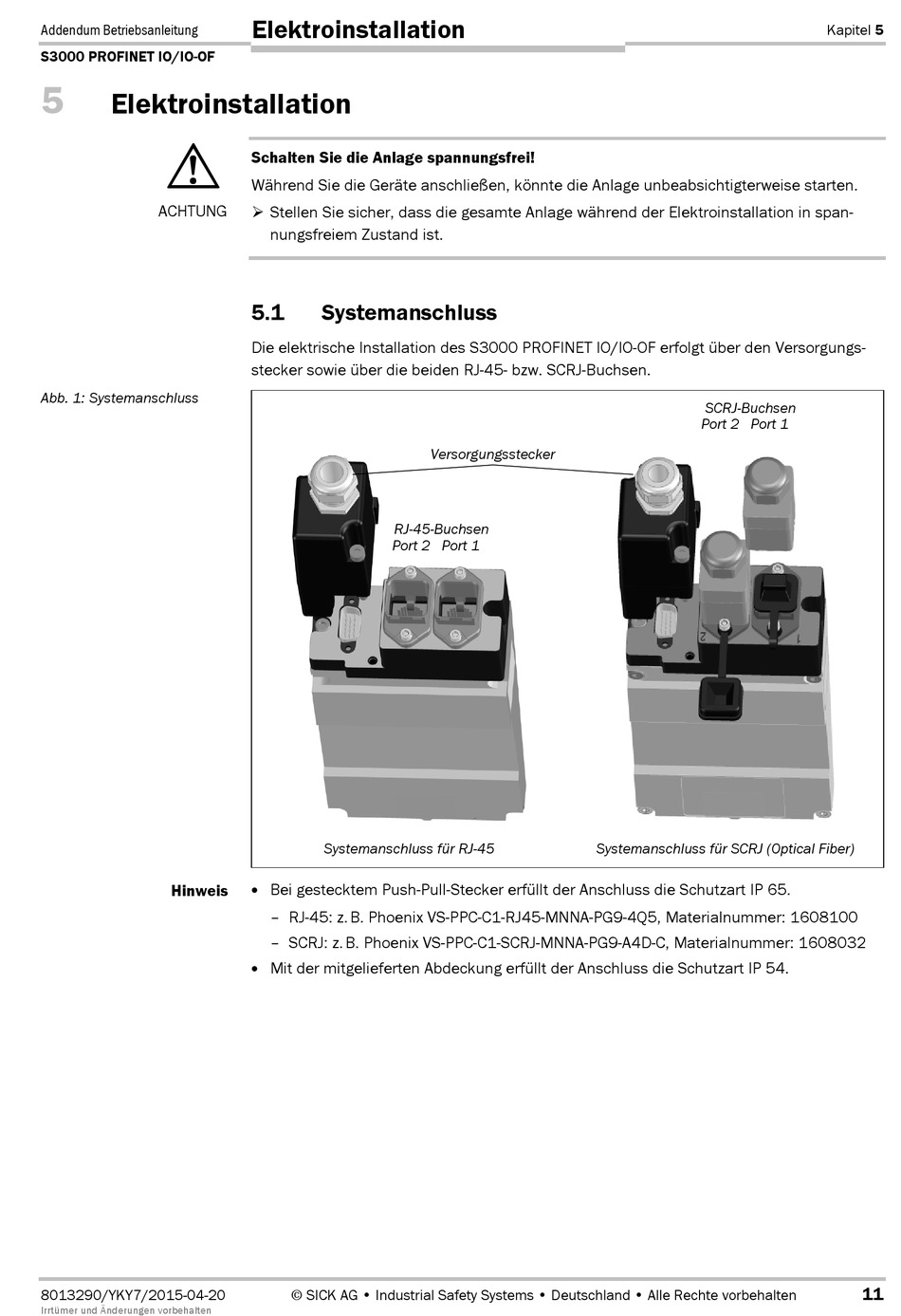

Elektroinstallation

ACHTUNG

Abb. 1: Systemanschluss

Hinweis
8013290/YKY7/2015-04-20
Irrtümer und Änderungen vorbehalten
Elektroinstallation
Schalten Sie die Anlage spannungsfrei!
Während Sie die Geräte anschließen, könnte die Anlage unbeabsichtigterweise starten.
Stellen Sie sicher, dass die gesamte Anlage während der Elektroinstallation in span-
nungsfreiem Zustand ist.
5.1

Systemanschluss

Die elektrische Installation des S3000 PROFINET IO/IO@OF erfolgt über den Versorgungs-
stecker sowie über die beiden RJ@45- bzw. SCRJ-Buchsen.
RJ&45-Buchsen
Port 2 Port 1
Systemanschluss für RJ&45
Bei gestecktem Push-Pull-Stecker erfüllt der Anschluss die Schutzart IP 65.
– RJ-45: z. B. Phoenix VS-PPC-C1-RJ45-MNNA-PG9-4Q5, Materialnummer: 1608100
– SCRJ: z. B. Phoenix VS-PPC-C1-SCRJ-MNNA-PG9-A4D-C, Materialnummer: 1608032
Mit der mitgelieferten Abdeckung erfüllt der Anschluss die Schutzart IP 54.
