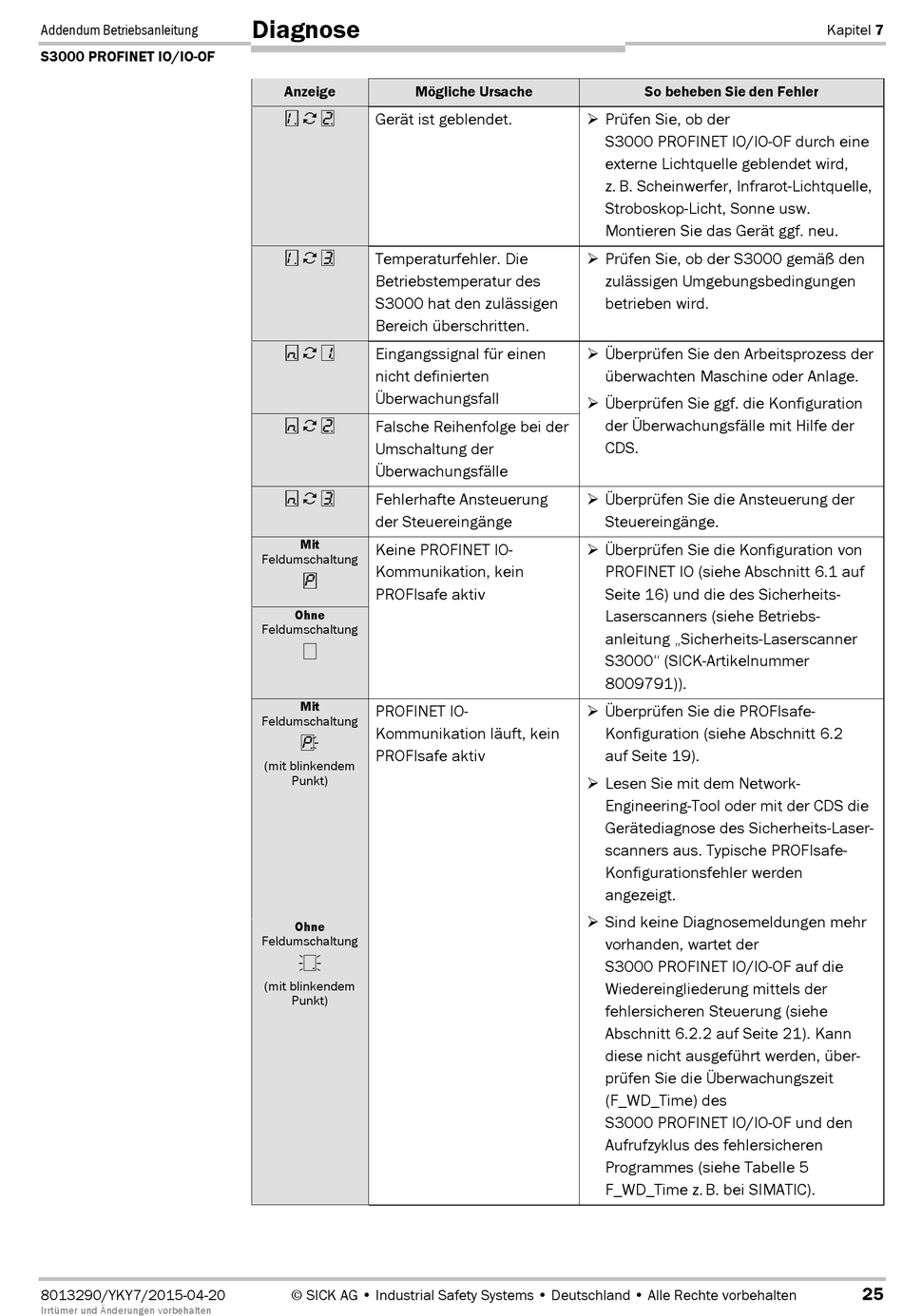

SICK S3000 PROFINET IO Betriebsanleitung Seite 25

Addendum Betriebsanleitung
S3000 PROFINET IO/IO OF
8013290/YKY7/2015-04-20
Irrtümer und Änderungen vorbehalten
Diagnose
Anzeige Mögliche Ursache
Gerät ist geblendet.
Temperaturfehler. Die
Betriebstemperatur des
S3000 hat den zulässigen
Bereich überschritten.
Eingangssignal für einen
nicht definierten
Überwachungsfall
Falsche Reihenfolge bei der
Umschaltung der
Überwachungsfälle
Fehlerhafte Ansteuerung
der Steuereingänge
Mit
Keine PROFINET IO-
Feldumschaltung
Kommunikation, kein
PROFIsafe aktiv
Ohne
Feldumschaltung
Mit
PROFINET IO-
Feldumschaltung
Kommunikation läuft, kein
PROFIsafe aktiv
(mit blinkendem
Punkt)
Ohne
Feldumschaltung
(mit blinkendem
Punkt)
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
So beheben Sie den Fehler
Prüfen Sie, ob der
S3000 PROFINET IO/IO@OF durch eine
externe Lichtquelle geblendet wird,
z. B. Scheinwerfer, Infrarot-Lichtquelle,
Stroboskop-Licht, Sonne usw.
Montieren Sie das Gerät ggf. neu.
Prüfen Sie, ob der S3000 gemäß den
zulässigen Umgebungsbedingungen
betrieben wird.
Überprüfen Sie den Arbeitsprozess der
überwachten Maschine oder Anlage.
Überprüfen Sie ggf. die Konfiguration
der Überwachungsfälle mit Hilfe der
CDS.
Überprüfen Sie die Ansteuerung der
Steuereingänge.
Überprüfen Sie die Konfiguration von
PROFINET IO (siehe Abschnitt 6.1 auf
Seite 16) und die des Sicherheits-
Laserscanners (siehe Betriebs-
anleitung „Sicherheits-Laserscanner
S3000" (SICK-Artikelnummer
8009791)).
Überprüfen Sie die PROFIsafe-
Konfiguration (siehe Abschnitt 6.2
auf Seite 19).
Lesen Sie mit dem Network-
Engineering-Tool oder mit der CDS die
Gerätediagnose des Sicherheits-Laser-
scanners aus. Typische PROFIsafe-
Konfigurationsfehler werden
angezeigt.
Sind keine Diagnosemeldungen mehr
vorhanden, wartet der
S3000 PROFINET IO/IO@OF auf die
Wiedereingliederung mittels der
fehlersicheren Steuerung (siehe
Abschnitt 6.2.2 auf Seite 21). Kann
diese nicht ausgeführt werden, über-
prüfen Sie die Überwachungszeit
(F_WD_Time) des
S3000 PROFINET IO/IO@OF und den
Aufrufzyklus des fehlersicheren
Programmes (siehe Tabelle 5
F_WD_Time z. B. bei SIMATIC).
