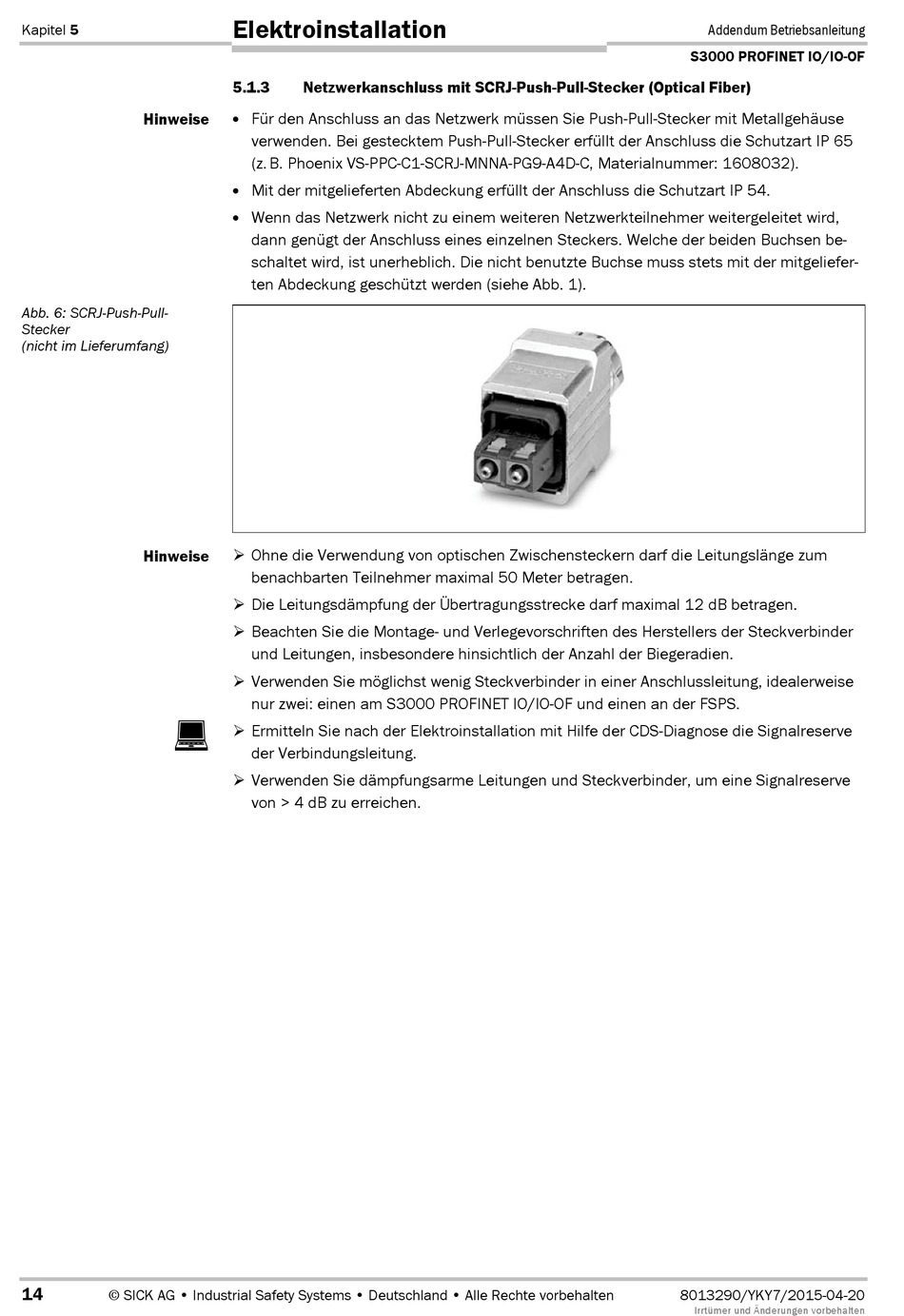

Netzwerkanschluss Mit Scrj-Push-Pull-Stecker (Optical Fiber); Abb. 6: Scrj-Push-Pull-Stecker - SICK S3000 PROFINET IO Betriebsanleitung

Kapitel 5
Hinweise
Abb. 6: SCRJ-Push-Pull-
Stecker
(nicht im Lieferumfang)
Hinweise
14
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
5.1.3

Netzwerkanschluss mit SCRJ-Push-Pull-Stecker (Optical Fiber)

Für den Anschluss an das Netzwerk müssen Sie Push-Pull-Stecker mit Metallgehäuse
verwenden. Bei gestecktem Push-Pull-Stecker erfüllt der Anschluss die Schutzart IP 65
(z. B. Phoenix VS-PPC-C1-SCRJ-MNNA-PG9-A4D-C, Materialnummer: 1608032).
Mit der mitgelieferten Abdeckung erfüllt der Anschluss die Schutzart IP 54.
Wenn das Netzwerk nicht zu einem weiteren Netzwerkteilnehmer weitergeleitet wird,
dann genügt der Anschluss eines einzelnen Steckers. Welche der beiden Buchsen be-
schaltet wird, ist unerheblich. Die nicht benutzte Buchse muss stets mit der mitgeliefer-
ten Abdeckung geschützt werden (siehe Abb. 1).
Ohne die Verwendung von optischen Zwischensteckern darf die Leitungslänge zum
benachbarten Teilnehmer maximal 50 Meter betragen.
Die Leitungsdämpfung der Übertragungsstrecke darf maximal 12 dB betragen.
Beachten Sie die Montage- und Verlegevorschriften des Herstellers der Steckverbinder
und Leitungen, insbesondere hinsichtlich der Anzahl der Biegeradien.
Verwenden Sie möglichst wenig Steckverbinder in einer Anschlussleitung, idealerweise
nur zwei: einen am S3000 PROFINET IO/IO@OF und einen an der FSPS.
Ermitteln Sie nach der Elektroinstallation mit Hilfe der CDS-Diagnose die Signalreserve
der Verbindungsleitung.
Verwenden Sie dämpfungsarme Leitungen und Steckverbinder, um eine Signalreserve
von > 4 dB zu erreichen.
Addendum Betriebsanleitung
S3000 PROFINET IO/IO OF
8013290/YKY7/2015-04-20
Irrtümer und Änderungen vorbehalten
