Netzkabel bei US-Stromquellen anschließen

Allgemeines

Die US-Stromquellen werden ohne Netzkabel ausgeliefert. Vor Inbetriebnahme muss ein
der Anschluss-Spannung entsprechendes Netzkabel montiert werden.
Eine Zugentlastung für einen Kabel-Querschnitt AWG 10 ist an der Stromquelle montiert.
Zugentlastungen für größere Kabel-Querschnitte sind entsprechend auszulegen.
Vorgeschriebene
Stromquelle
Netzkabel und Zu-
TT 4000/5000 MV Job, MW 4000/5000 MV
gentlastungen
Job
AWG ... American Wire Gauge (= amerikanisches Drahtmaß)

Sicherheit

Netzkabel an-
1
schließen
2
3
54
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso-
nen- und Sachschäden verursachen. Nachfolgend beschriebene Tätigkeiten dür-
fen nur von geschultem Fachpersonal durchgeführt werden! Das Kapitel
„Sicherheitsvorschriften" in der Bedienungsanleitung der Stromquelle und der
Systemkomponenten ist zu beachten.
Linkes Seitenteil der Stromquelle abmontieren
Netzkabel-Ende ca. 100 mm (4 in.) abisolieren
HINWEIS! Der Schutzleiter (grün oder grün mit gelben Streifen) sollte ca. 10
- 15 mm (0.4 - 0.6 in.) länger sein als die Phasenleiter.
Phasenleiter und Schutzleiter des Netzkabels mit Adern-Endhülsen versehen, Adern-
Endhülsen mittels Krimpzange fixieren
HINWEIS! Werden keine Adern-Endhülsen verwendet, besteht die Gefahr
von Kurzschlüssen zwischen den Phasenleitern oder zwischen Phasenlei-
tern und Schutzleiter. Alle Phasenleiter sowie den Schutzleiter des abisolier-
ten Netzkabels mit Adern-Endhülsen versehen.
Netzspannung Kabel-Querschnitt
3 x 380 - 460 V AWG 10
3 x 200 - 240 V AWG 6

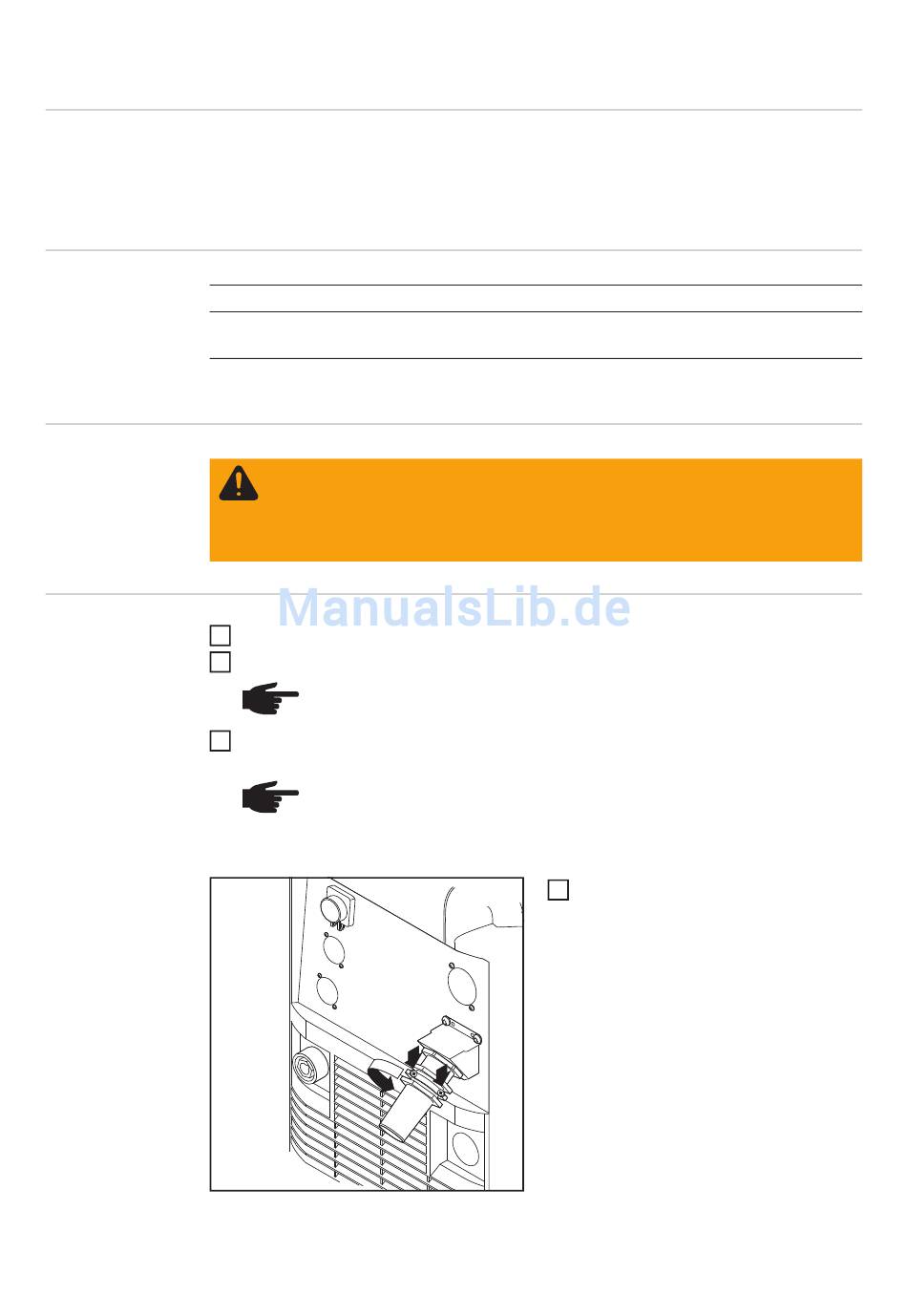

Schrauben (2 x) und Klemm-Mutter
4
SW 30 an der Zugentlastung lösen
