WIG-Betriebsarten

Sicherheit

Die Angaben über Einstellung, Stellbereich und Maßeinheiten der verfügbaren Parameter
dem Abschnitt „Das Setup-Menü" entnehmen.
Symbolik und Er-
klärung

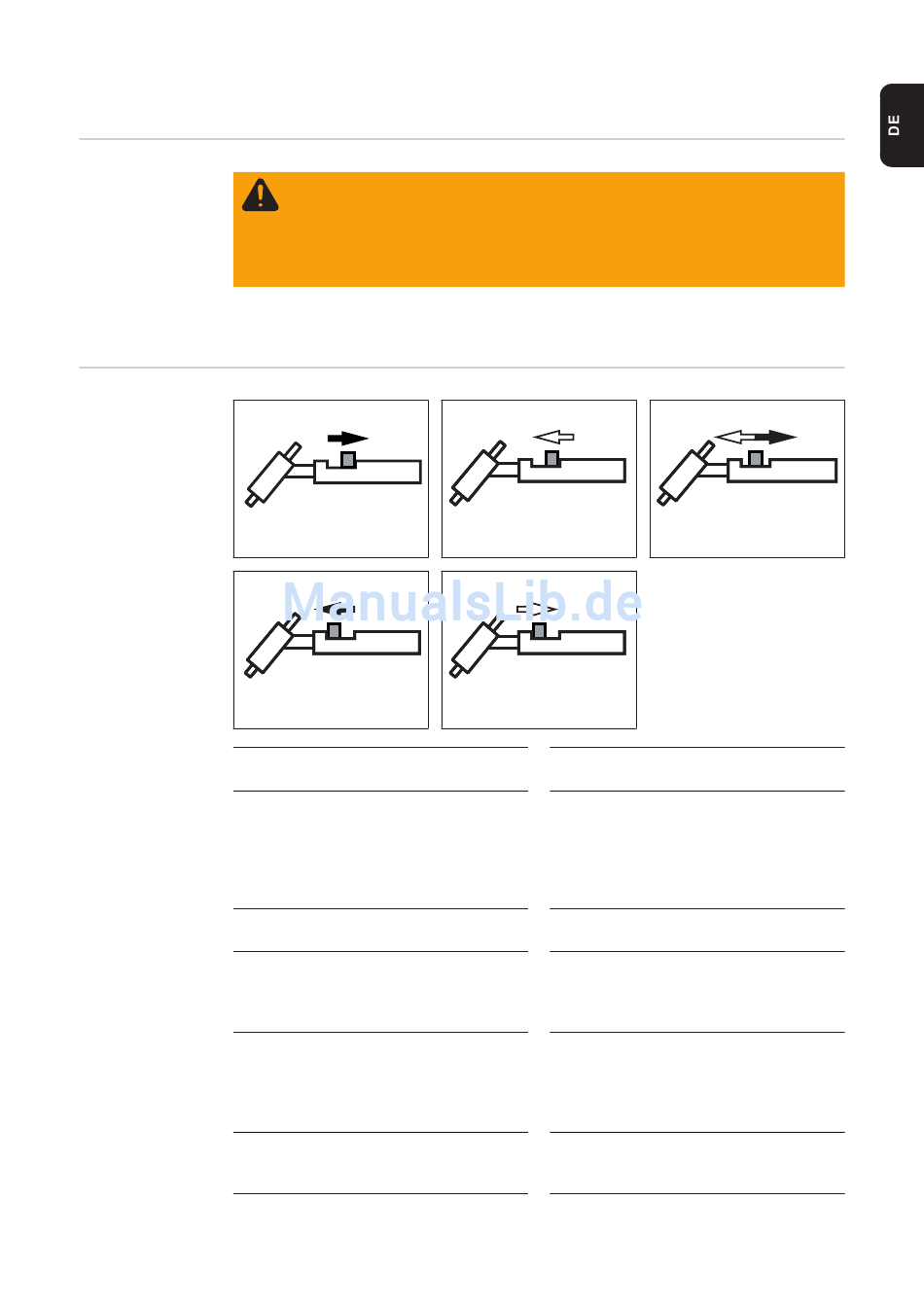

Brennertaste zurückziehen und
halten
Brennertaste vordrücken und hal-
ten
GPr
Gas-Vorströmzeit
I
S
Startstrom-Phase: vorsichtiges Erwärmen
mit geringem Schweißstrom, um den Zu-
satz-Werkstoff korrekt zu positionieren
t
S
Startstrom-Dauer
t
up
Up-Slope Phase: kontinuierliche Erhö-
hung des Startstromes auf den Haupt-
strom (Schweißstrom) I
I
1
Hauptstrom-Phase (Schweißstrom-Pha-
se): gleichmäßige Temperatureinbrin-
gung in das durch vorlaufende Wärme
erhitzte Grundmaterial
G-H
Gas-Nachströmzeit bei maximalem
Schweißstrom
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do-
kumente vollständig gelesen und verstanden wurden:
- diese Bedienungsanleitung
- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
Brennertaste loslassen
Brennertaste loslassen
1
Brennertaste kurz zurückziehen
(< 0,5 s)
SPt
Punktierzeit
I
E
Endstrom-Phase: zur Vermeidung einer
örtlichen Überhitzung des Grundmateria-
les durch Wärmestau am Schweißende.
Ein mögliches Durchfallen der Schweiß-
naht wird verhindert.
t
E
Endstrom-Dauer
t
down
Down-Slope Phase: kontinuierliche Ab-
senkung des Schweißstromes auf den
Endkrater-Strom
I
2
Absenkstrom-Phase: Zwischenabsen-
kung des Schweißstromes zur Vermei-
dung einer örtlichen Überhitzung des
Grundmateriales
G-L
Gas-Nachströmzeit bei minimalem
Schweißstrom
