MagicWave
4000 / 5000 Job

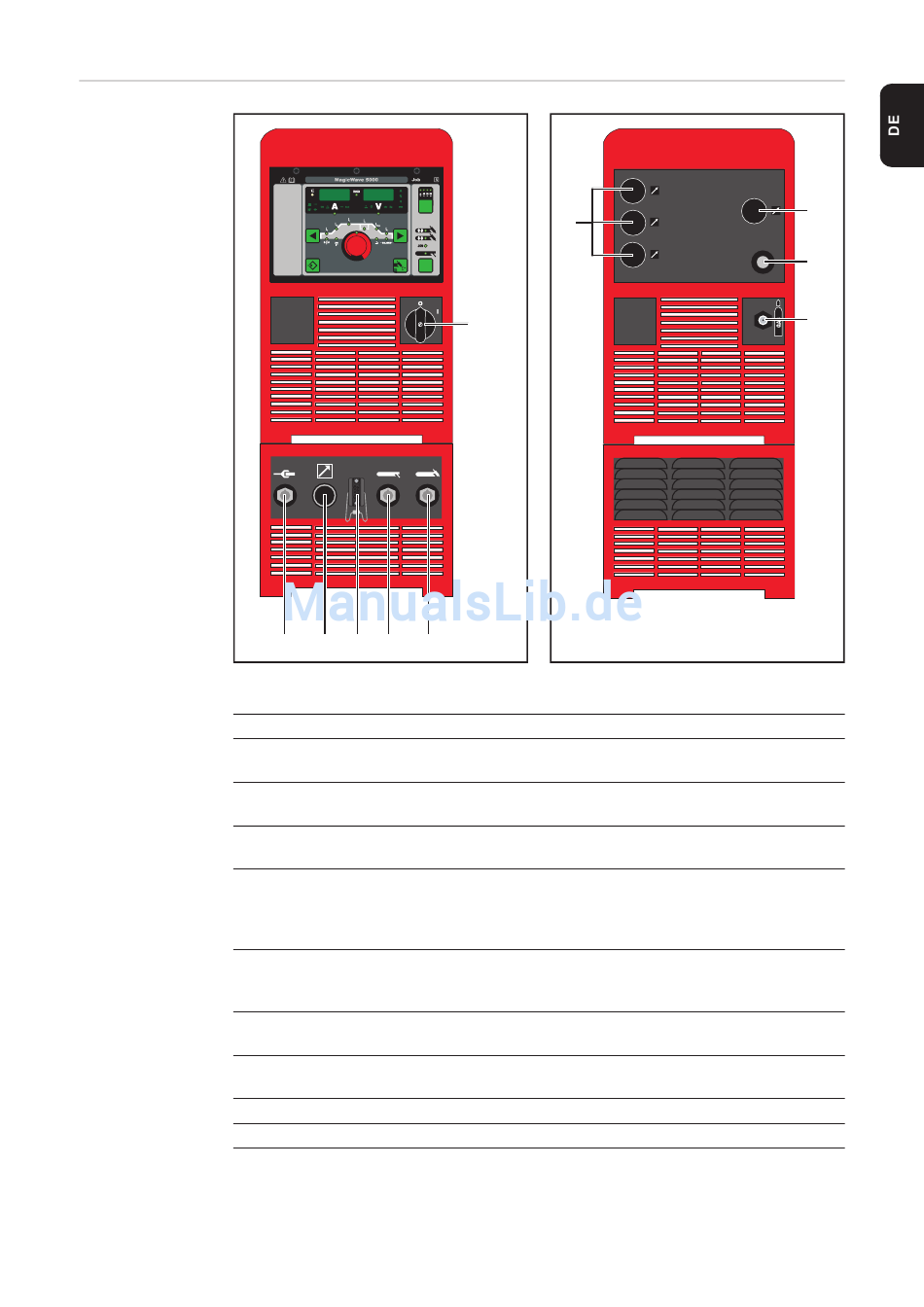

MagicWave 4000 / 5000 Job - Vorderseite
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(6) (5) (4) (3) (2)
Funktion
Netzschalter
zum Ein- und Ausschalten der Stromquelle
Anschluss Schweißbrenner
zum Anschließen des WIG-Schweißbrenners
Anschluss Elektrodenhalter
zum Anschließen des Elektrodenkabels beim Stabelektroden-Schweißen
Anschluss Brennersteuerung
- zum Anschließen des Steuersteckers eines konventionellen Schweißbrenners
- Eingang für das Kollisionsschutz-Signal bei Anschluss eines Roboter-Interfa-
ces oder Feldbus-Kopplers
Anschluss LocalNet
Standardisierte Anschlussbuchse für Systemerweiterungen (z.B. Fernbedienung,
Schweißbrenner JobMaster TIG, etc.)
Anschluss Massekabel
zum Anschließen des Massekabels
Blindabdeckungen
vorgesehen für Anschluss LocalNet
Netzkabel mit Zugentlastung
Anschluss Schutzgas
(7)
(1)
MagicWave 4000 / 5000 Job - Rückseite
(7)
(8)
(9)
45
