Fronius TransTig 800 Job Bedienungsanleitung Seite 116

ELn
Electrode-line - Kennlinien-Auswahl
Einheit
Einstellbereich
Werkseinstellung

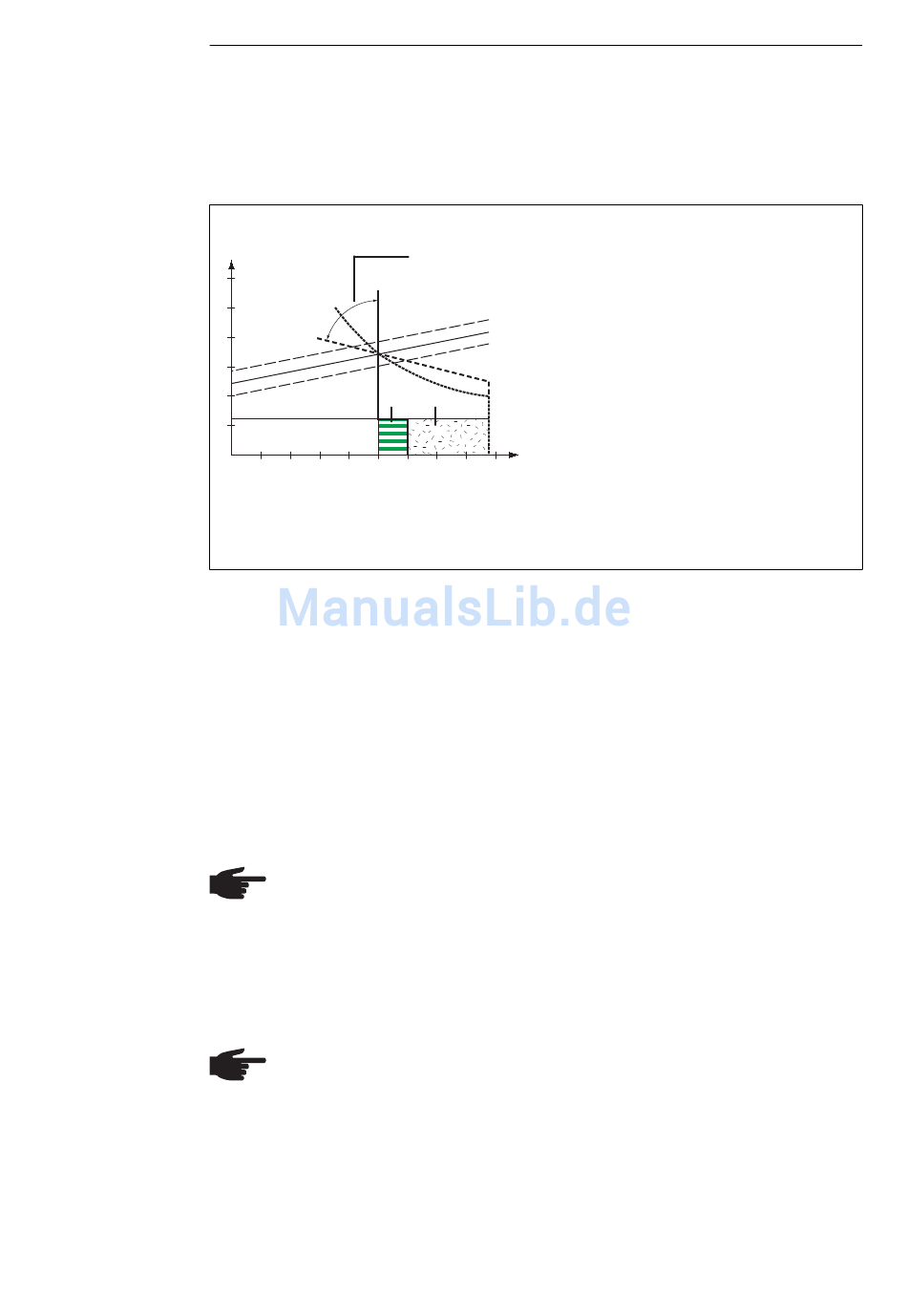

Mittels Funktion ELn auswählbare Kennlinien
Parameter „con" (konstanter Schweißstrom)
-
-
-
Parameter „0,1 - 20" (fallende Kennlinie mit einstellbarer Neigung)
-
-
Parameter „P" (konstante Schweißleistung)
-
-
116
U (V)
(4)
(6)
(5)
(7)
0 100 200 300
Ist der Parameter „con" eingestellt, wird der Schweißstrom unabhängig von der
Schweißspannung konstant gehalten. Es ergibt sich eine senkrechte Kennlinie (4).
Der Parameter „con" eignet sich besonders gut für Rutil-Elektroden und basische
Elektroden, sowie für das Fugenhobeln.
Für das Fugenhobeln die Dynamik auf „100" einstellen.
Mittels Parameter „0,1 - 20" kann eine fallende Kennlinie (5) eingestellt werden. Der
Einstellbereich erstreckt sich von 0,1 A / V (sehr steil) bis 20 A / V (sehr flach).
Die Einstellung einer flachen Kennlinie (5) ist nur für Cellulose-Elektroden empfeh-
lenswert.
HINWEIS! Bei Einstellung einer flachen Kennlinie (5) die Dynamik auf einen hö-
heren Wert einstellen.
Ist der Parameter „P" eingestellt, wird die Schweißleistung unabhängig von Schweiß-
spannung und Schweißstrom konstant gehalten. Es ergibt sich eine hyperbolische
Kennlinie (6).
Der Parameter „P" eignet sich besonders gut für Cellulose-Elektroden.
HINWEIS! Bei Problemen mit zum Festkleben neigender Stabelektrode die Dy-
namik auf einen höheren Wert einstellen.
1
con oder 0,1 - 20 oder P
con
(1) Arbeitsgerade für Stabelektrode
(2) Arbeitsgerade für Stabelektrode bei erhöhter
con - 20 A / V
Lichtbogen-Länge
(3) Arbeitsgerade für Stabelektrode bei reduzierter
(2)
Lichtbogen-Länge
(1)
(4) Kennlinie bei angewähltem Parameter „CON"
(3)
(konstanter Schweißstrom)
(5) Kennlinie bei angewähltem Parameter „0,1 -20"
(8)
(fallende Kennlinie mit einstellbarer Neigung)
(6) Kennlinie bei angewähltem Parameter „P" (kons-
tante Schweißleistung)
4 0 0 I (A)
(7) Beispiel für eingestellte Dynamik bei angewählter
Kennlinie (4)
(8) Beispiel für eingestellte Dynamik bei angewählter
Kennlinie (5) oder (6)
