Schweißkreis-Widerstand r ermitteln

Allgemeines

Die Ermittlung des Schweißkreis-Widerstandes dient zur Information über den gesamten
Widerstand von Brenner-Schlauchpaket, Schweißbrenner, Werkstück und Massekabel.
Wird z.B. nach Wechsel des Schweißbrenners ein erhöhter Schweißkreis-Widerstand fest-
gestellt, können folgende Komponenten fehlerhaft sein:
-
-
-
-

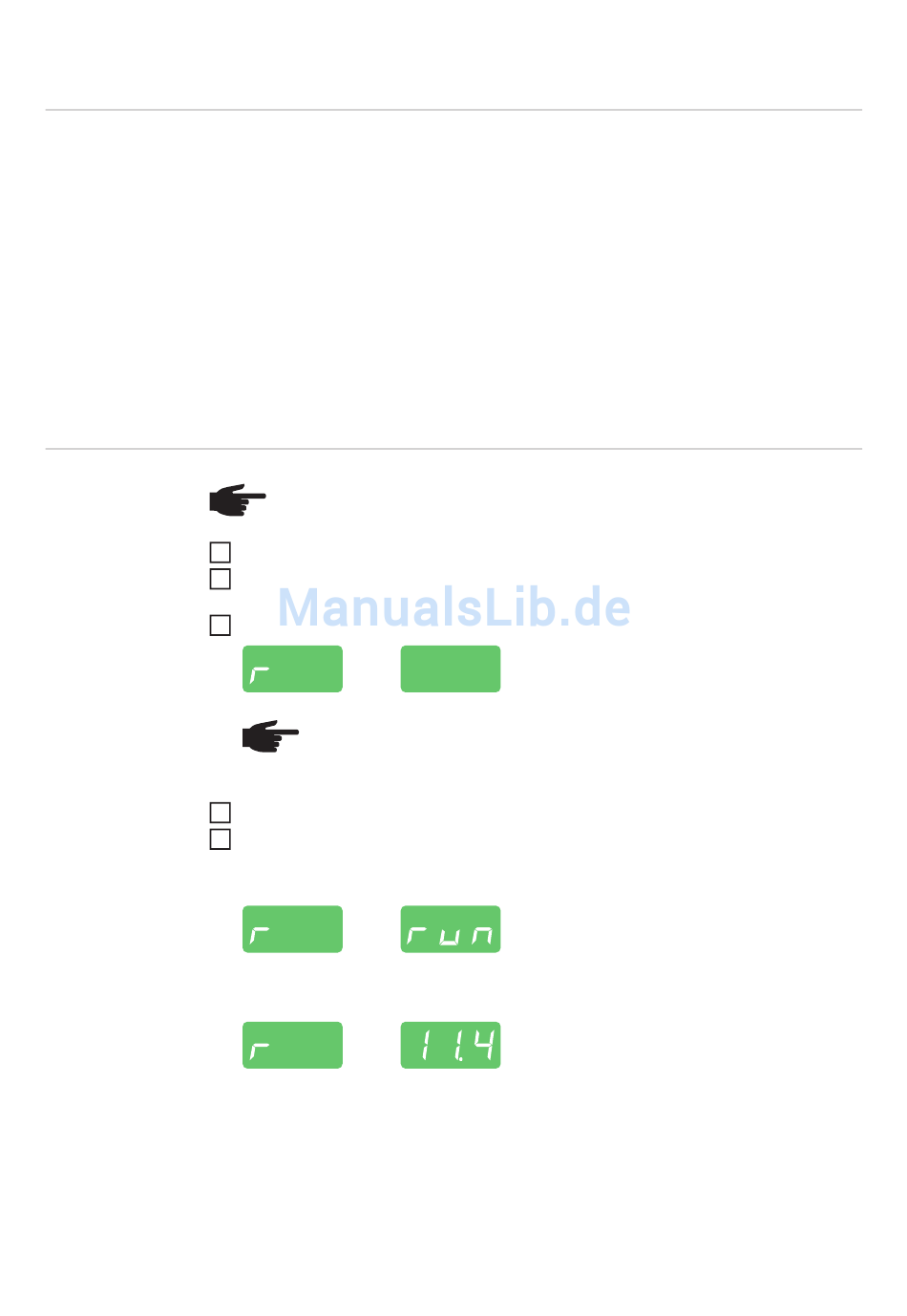

Der Schweißkreis-Widerstand wird nach der Ermittlung an der rechten Digitalanzeige an-
gezeigt.
r ... Schweißkreis-Widerstand (in mOhm)
Schweißkreis-Wi-
derstand r ermit-
teln
1
2
3
4
5
118
Brenner-Schlauchpaket
Schweißbrenner
Masseverbindung mit dem Werkstück
Massekabel
HINWEIS! Stellen Sie sicher, dass die Berührung „Masseklemme - Werkstück"
auf gereinigter Werkstück-Oberfläche erfolgt.
Masseverbindung mit dem Werkstück herstellen
In das Setup-Menü WIG - Ebene 2 oder in das Setup-Menü Stabelektrode - Ebene 2
einsteigen
mittels Taste Parameteranwahl links oder rechts den Parameter „r" anwählen
HINWEIS! Stellen Sie sicher, dass die Berührung „Elektrode - Werkstück"
auf gereinigter Werkstück-Oberfläche erfolgt. Während der Messung sind
Kühlgerät und Kaltdraht-Vorschub deaktiviert.
Elektrode satt auf Werkstück-Oberfläche aufsetzen
Brennertaste oder Taste Gasprüfen kurz drücken
Der Schweißkreis-Widerstand wird errechnet, während der Messung zeigt die rechte
Digitalanzeige „run"
Die Messung ist abgeschlossen, wenn die rechte Digitalanzeige den Schweißkreis-
Widerstand anzeigt (z.B. 11,4 Milliohm)
