TransTig
4000 / 5000 Job

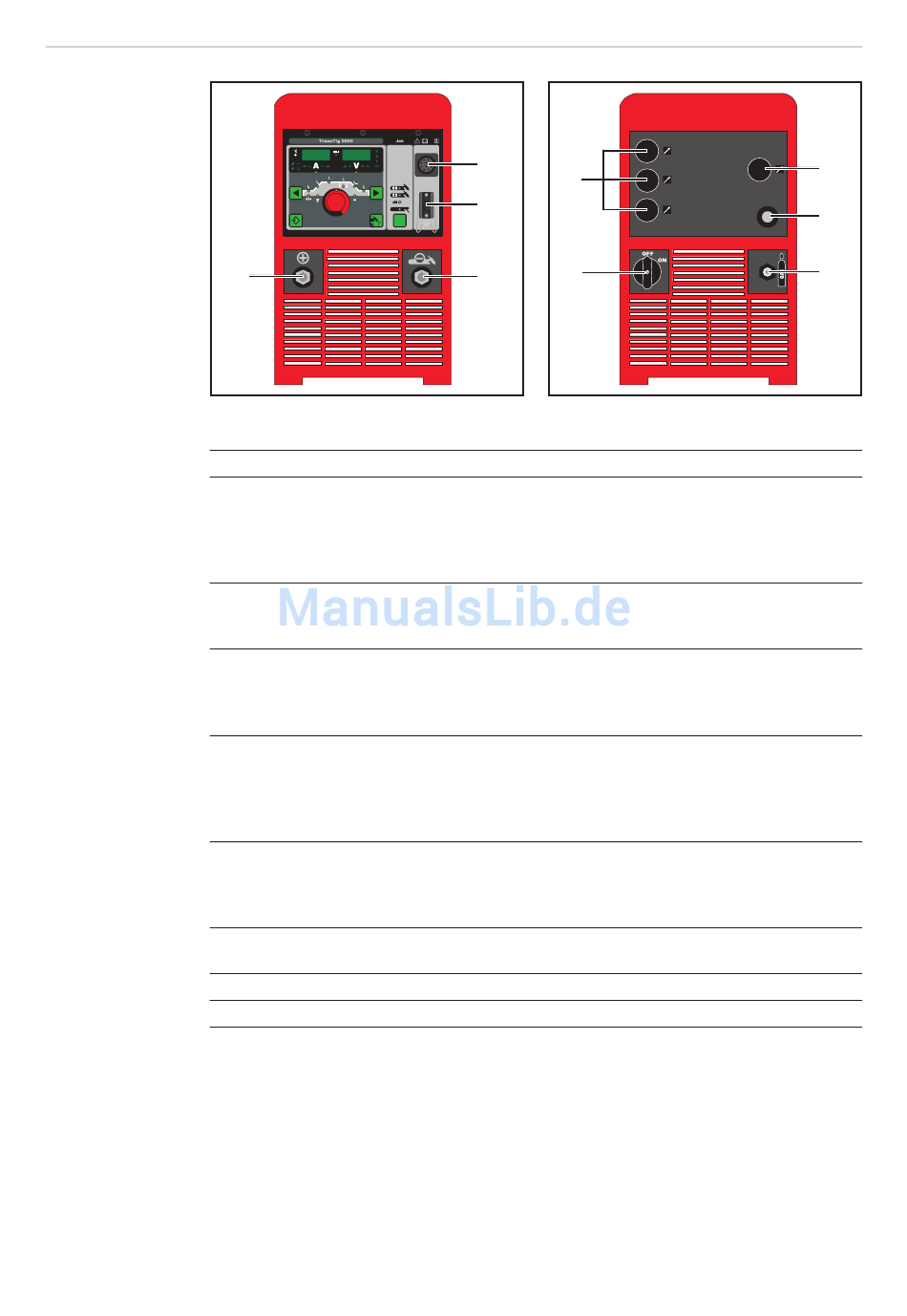

TransTig 4000 / 5000 Job - Vorderseite
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
48
(1)
Funktion
(+)-Strombuchse mit Bajonettverschluss
zum Anschließen
- des Massekabels beim WIG-Schweißen
- des Elektrodenkabels oder des Massekabels beim Stabelektroden-Schweißen
(je nach Elektrodentype)
Anschluss LocalNet
standardisierte Anschlussbuchse für Systemerweiterungen (z.B. Fernbedienung,
Schweißbrenner JobMaster TIG, etc.)g
Anschluss Brennersteuerung
- zum Anschließen des Steuersteckers eines konventionellen Schweißbrenners
- Eingang für das Kollisionsschutz-Signal bei Anschluss eines Roboter-Interfa-
ces oder Feldbus-Kopplers
(-)-Strombuchse mit Bajonettverschluss
zum Anschließen
- des WIG-Schweißbrenners
- des Elektrodenkabels oder des Massekabels beim Stabelektroden-Schweißen
(je nach Elektrodentype)
Netzschalter
zum Ein- und Ausschalten der Stromquelle
OFF = - O -
ON = - I -
Blindabdeckungen
vorgesehen für Anschluss LocalNet
Netzkabel mit Zugentlastung
Anschluss Schutzgas
(2)
(6)
(3)
(5)
(4)
TransTig 4000 / 5000 Job - Rückseite
(6)
(7)
(8)
