Einstellbeispiel: I1 = 250 A, Dynamik = 50
Die abgebildeten Kennlinien (4), (5) und (6) gelten bei Verwendung einer Stabelektrode,
deren Charakteristik bei einer bestimmten Lichtbogen-Länge, der Arbeitsgeraden (1) ent-
spricht.
Je nach eingestelltem Schweißstrom (I), wird der Schnittpunkt (Arbeitspunkt) der Kennlini-
en (4), (5) und (6) entlang der Arbeitsgeraden (1) verschoben. Der Arbeitspunkt gibt Aus-
kunft über die aktuelle Schweißspannung und den aktuellen Schweißstrom.
Bei einem fix eingestellten Schweißstrom (I
(4), (5) und (6), je nach momentaner Schweißspannung, wandern. Die Schweißspannung
U ist abhängig von der Lichtbogen-Länge.
Ändert sich die Lichtbogen-Länge, z.B. entsprechend der Arbeitsgeraden (2), ergibt sich
der Arbeitspunkt als Schnittpunkt der entsprechenden Kennlinie (4), (5) oder (6) mit der Ar-
beitsgeraden (2).
Gilt für die Kennlinien (5) und (6): In Abhängigkeit von der Schweißspannung (Lichtbogen-
Länge) wird der Schweißstrom (I) ebenfalls kleiner oder größer, bei gleichbleibendem Ein-
stellwert für I .
1
Uco
U (Voltage) cut-off - Begrenzung der Schweißspannung:
Einheit
Einstellbereich
Werkseinstellung
Grundsätzlich hängt die Lichtbogen-Länge von der Schweißspannung ab. Um den
Schweißvorgang zu beenden, ist üblicherweise ein deutliches Anheben der Stabelektro-
de erforderlich. Der Parameter Uco erlaubt das Begrenzen der Schweißspannung auf ei-
nen Wert, der ein Beenden des Schweißvorganges bereits bei nur geringfügigem
Anheben der Stabelektrode erlaubt.
HINWEIS! Kommt es während des Schweißens häufig zu einem unbeabsichtig-
ten Beenden des Schweißvorganges, den Parmeter Uco auf einen höheren Wert
einstellen.

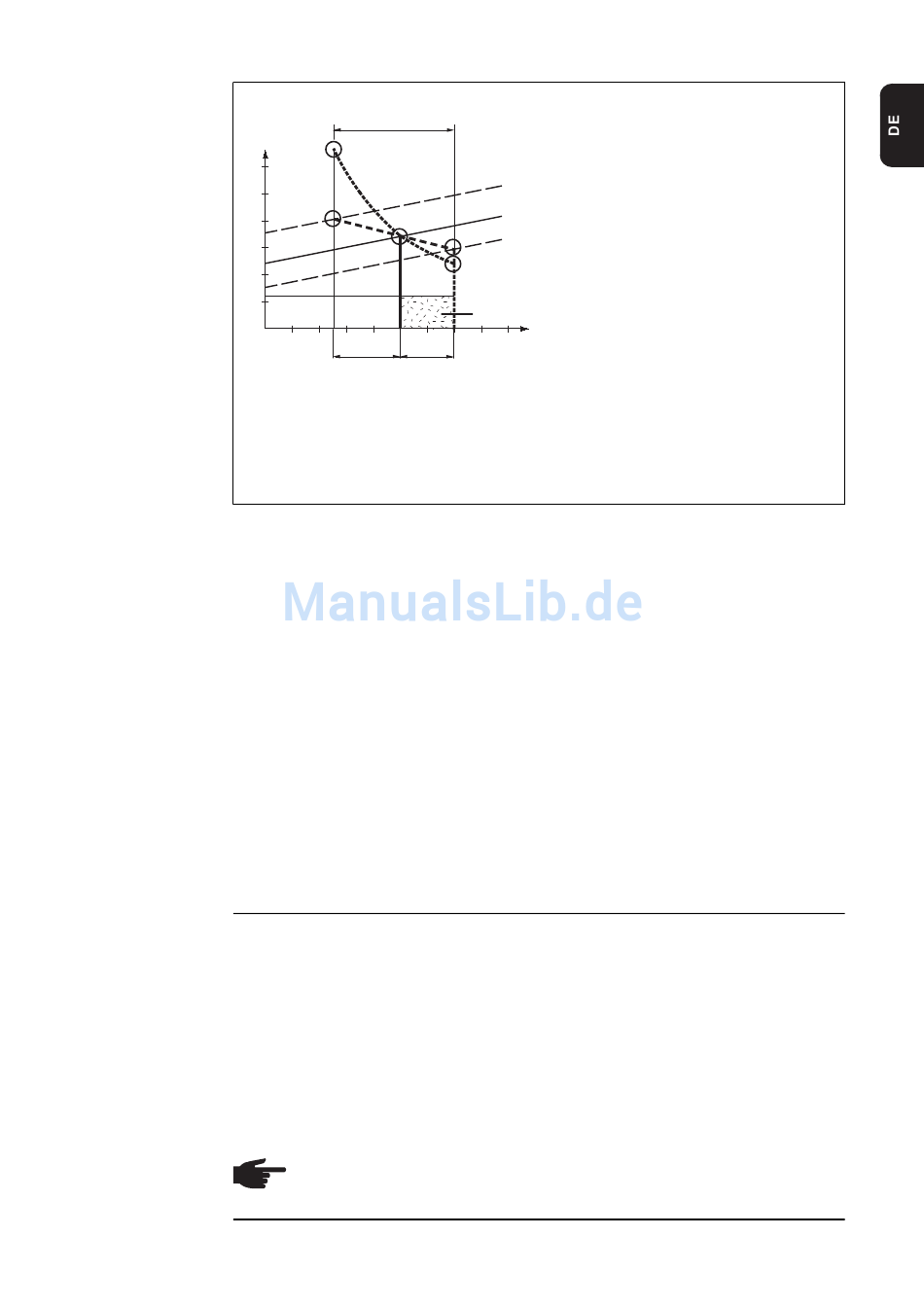

(1) Arbeitsgerade für Stabelektrode
(2) Arbeitsgerade für Stabelektrode bei erhöhter
Lichtbogen-Länge
(3) Arbeitsgerade für Stabelektrode bei reduzierter
Lichtbogen-Länge
(2)
(4) Kennlinie bei angewähltem Parameter „CON"
(1)
(konstanter Schweißstrom)
(c)
(3)
(5) Kennlinie bei angewähltem Parameter „0,1 -20"
(fallende Kennlinie mit einstellbarer Neigung)
(c)
(6) Kennlinie bei angewähltem Parameter „P" (kons-
tante Schweißleistung)
(7)
(7) Beispiel für eingestellte Dynamik bei angewählter
I (A)
3 0 0 4 0 0
Kennlinie (5) oder (6)
+ Dynamik
(8) Mögliche Stromänderung bei angewählter Kenn-
linie (5) oder (6) in Abhängigkeit von der
Schweißspannung (Lichtbogenlänge)
(a) Arbeitspunkt bei hoher Lichtbogenlänge
(b) Arbeitspunkt bei eingestelltem Schweißstrom IH
(c) Arbeitspunkt bei geringer Lichtbogenlänge
) kann der Arbeitspunkt entlang der Kennlinien
