Anschlüsse, Schalter und mechanische Komponen-
ten
MagicWave
1700 / 2200 Job
(3)
(2)

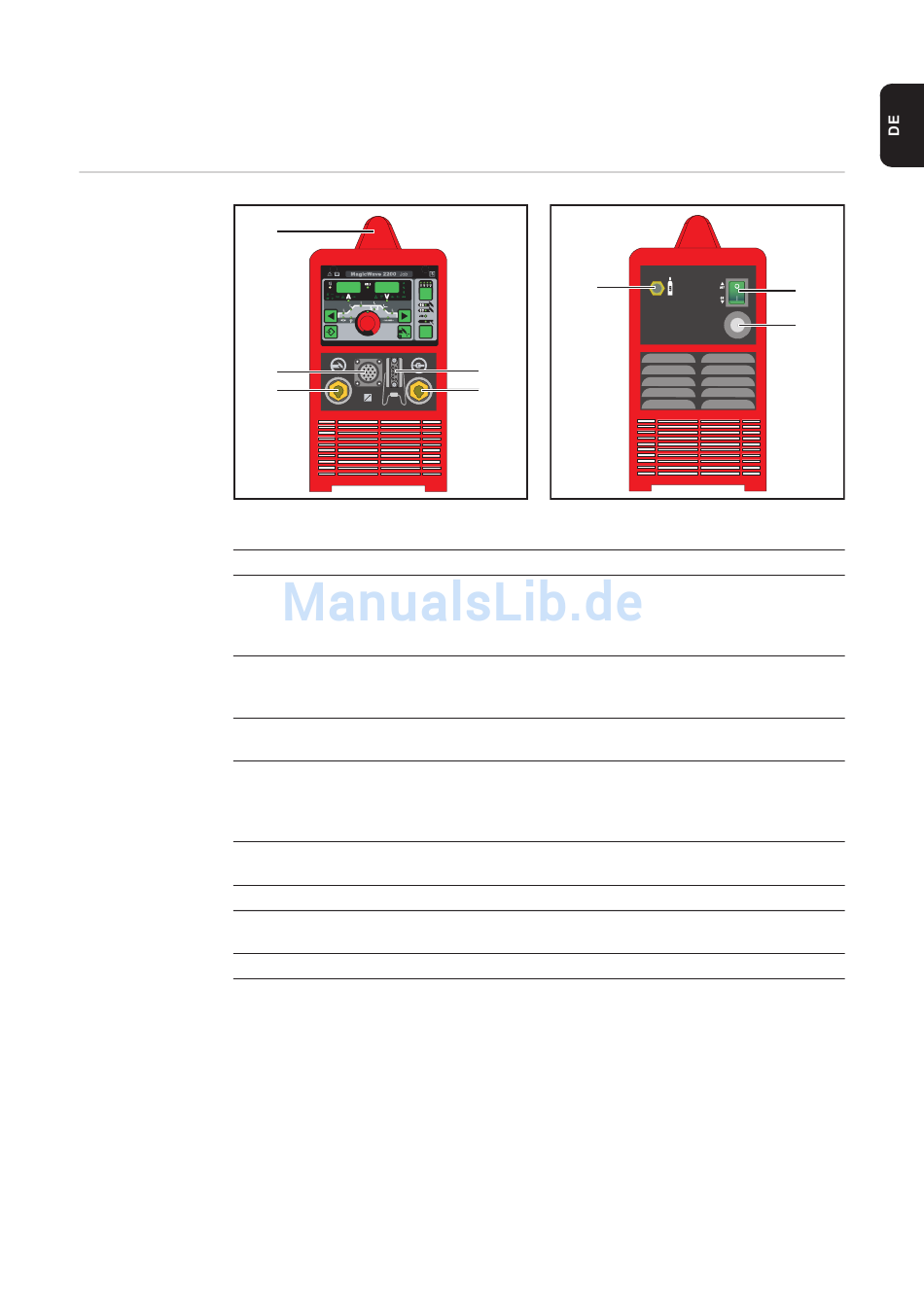

MagicWave 1700 / 2200 Job - Vorderseite
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(1)
Funktion
Anschluss Schweißbrenner
zum Anschließen:
- des WIG-Schweißbrenners
- des Elektrodenkabels beim Stabelektroden-Schweißen
Anschluss LocalNet
Standardisierte Anschlussbuchse für Systemerweiterungen (z.B. Fernbedienung,
Schweißbrenner JobMaster TIG, etc.)
Tragegriff (nur bei MagicWave 2200)
Tragegurt bei MagicWave 1700
Anschluss Brennersteuerung
- zum Anschließen des Steuersteckers eines konventionellen Schweißbrenners
- Eingang für das Kollisionsschutz-Signal bei Anschluss eines Roboter-Interfa-
ces oder Feldbus-Kopplers
Anschluss Massekabel
zum Anschließen des Massekabels
Anschluss Schutzgas
Netzschalter
zum Ein- und Ausschalten der Stromquelle
Netzkabel mit Zugentlastung
(6)
(4)
(5)
MagicWave 1700 / 2200 Job - Rückseite
(7)
(8)
43
