Anschlüsse, Schalter und mechanische Kompo-
nenten

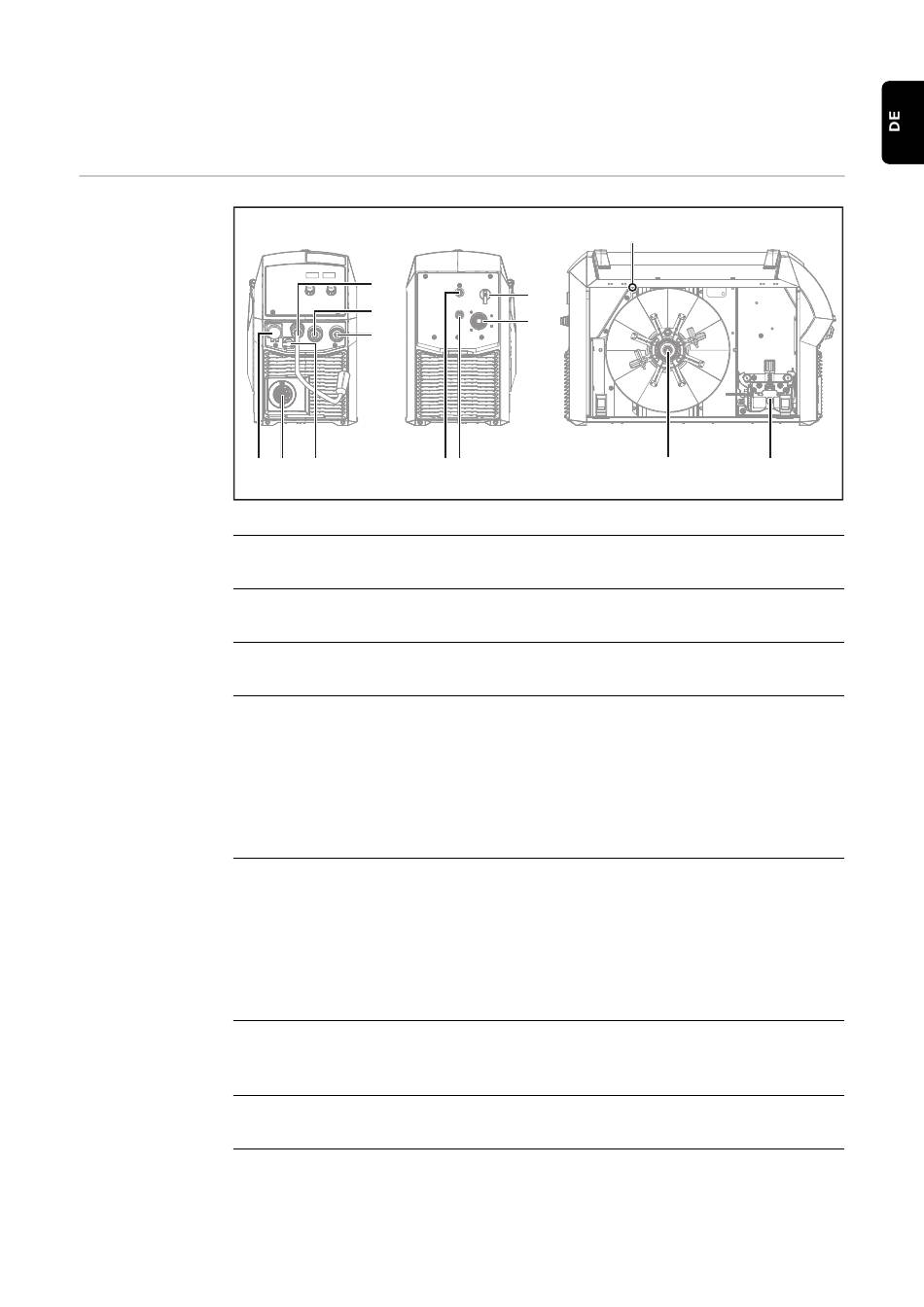

TSt 2700c MP

(1) (2) (3)
* Seitenteil ausgeblendet
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(6)
(5)
(4)
(7) (8)
Anschluss LocalNet
Standardisierter Anschluss für Fernbedienung
Anschluss Schweißbrenner
zur Aufnahme des Schweißbrenners
Anschluss TMC (TIG Multi Connector)
zum Anschließen des WIG-Schweißbrenners
(+) Strombuchse mit Bajonettverschluss
dient zum
-
Anschließen des Polwenders oder des Massekabels beim MIG/MAG-
Schweißen (je nach Drahtelektrode)
- Anschließen des Elektroden- oder Massekabels beim Stabelektroden-
Schweißen (je nach Elektrodentype)
- Anschließen des Massekabels beim WIG-Schweißen
(-) Strombuchse mit Bajonettverschluss
dient zum
- Anschließen des Massekabels oder des Polwenders beim MIG/MAG-
Schweißen (je nach Drahtelektrode)
- Anschließen des Elektroden- oder Massekabels beim Stabelektroden-
Schweißen (je nach Elektrodentype)
- Anschließen des WIG-Schweißbrenners
Polwender
zur Auswahl des Schweißpotentials, das am MIG/MAG-Schweißbrenner
anliegt
Anschluss Schutzgas MIG/MAG
für die Schutzgas-Versorgung des Anschlusses Schweißbrenner (2)
Anschluss Schutzgas WIG
für die Schutzgas-Versorgung der (-) Strombuchse (5)
(11)
*
(10)
(9)
(12) (13)
