Armwelle positionieren

5

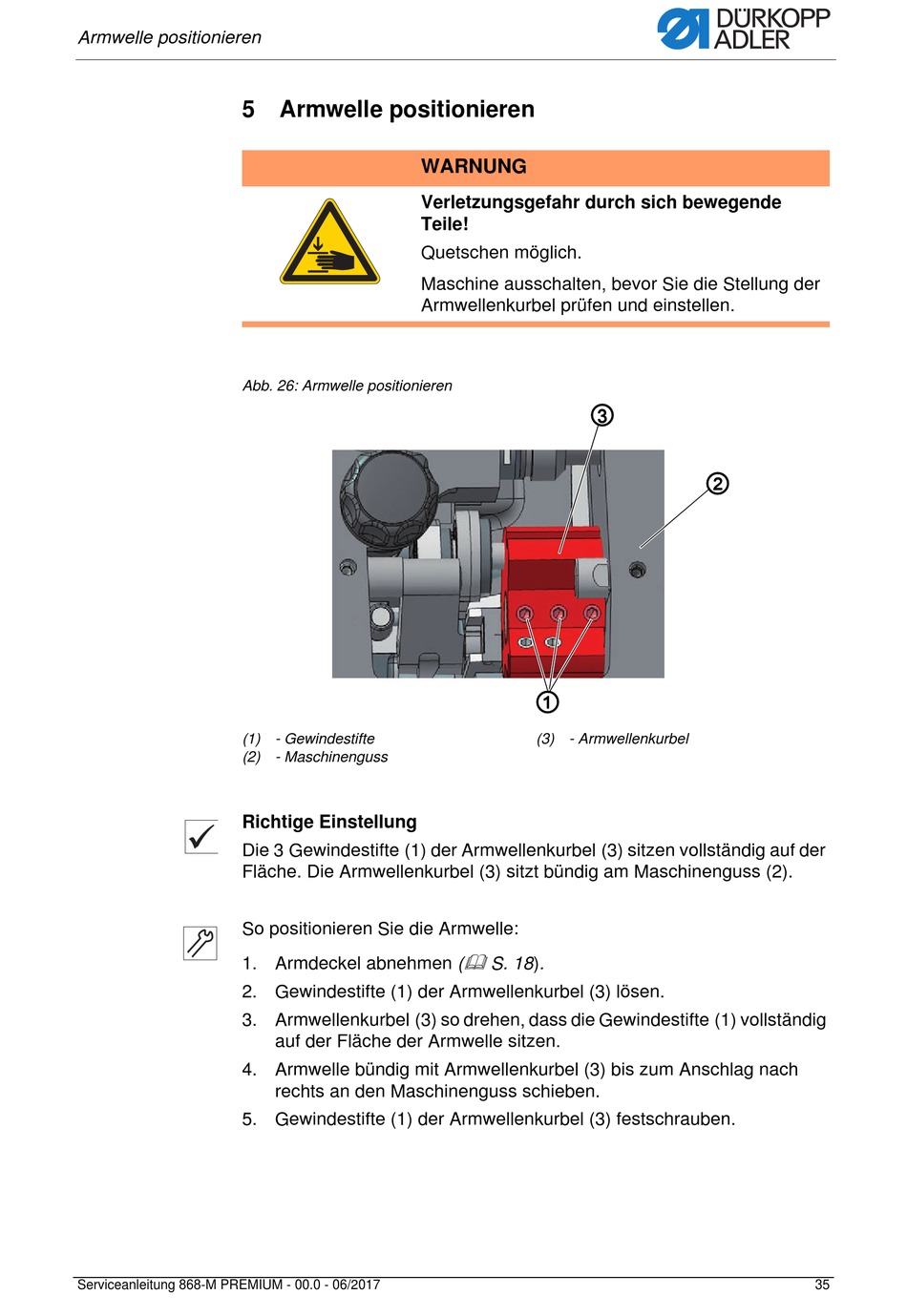

Abb. 26: Armwelle positionieren
(1) - Gewindestifte
(2) - Maschinenguss
Richtige Einstellung
Die 3 Gewindestifte (1) der Armwellenkurbel (3) sitzen vollständig auf der
Fläche. Die Armwellenkurbel (3) sitzt bündig am Maschinenguss (2).
So positionieren Sie die Armwelle:
1. Armdeckel abnehmen (
2. Gewindestifte (1) der Armwellenkurbel (3) lösen.
3. Armwellenkurbel (3) so drehen, dass die Gewindestifte (1) vollständig
4. Armwelle bündig mit Armwellenkurbel (3) bis zum Anschlag nach
5. Gewindestifte (1) der Armwellenkurbel (3) festschrauben.
Serviceanleitung 868-M PREMIUM - 00.0 - 06/2017
Armwelle positionieren
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Stellung der
Armwellenkurbel prüfen und einstellen.
auf der Fläche der Armwelle sitzen.
rechts an den Maschinenguss schieben.
③
①
(3) - Armwellenkurbel

S. 18).
②
35
