Aufbau und Funktion
Schweißaufgabenwahl
5.2.1.2
Betriebsart und Schweißparameter einstellen
Die Parameter sind in der Steuerung voreingestellt, können jedoch individuell angepasst werden.
Erfolgt beim Einstellvorgang innerhalb von 5 Sekunden keine Benutzeraktion, unterbricht die
Steuerung den Vorgang und schaltet auf die Standardanzeige zurück.
Bedienelement
5.2.1.3

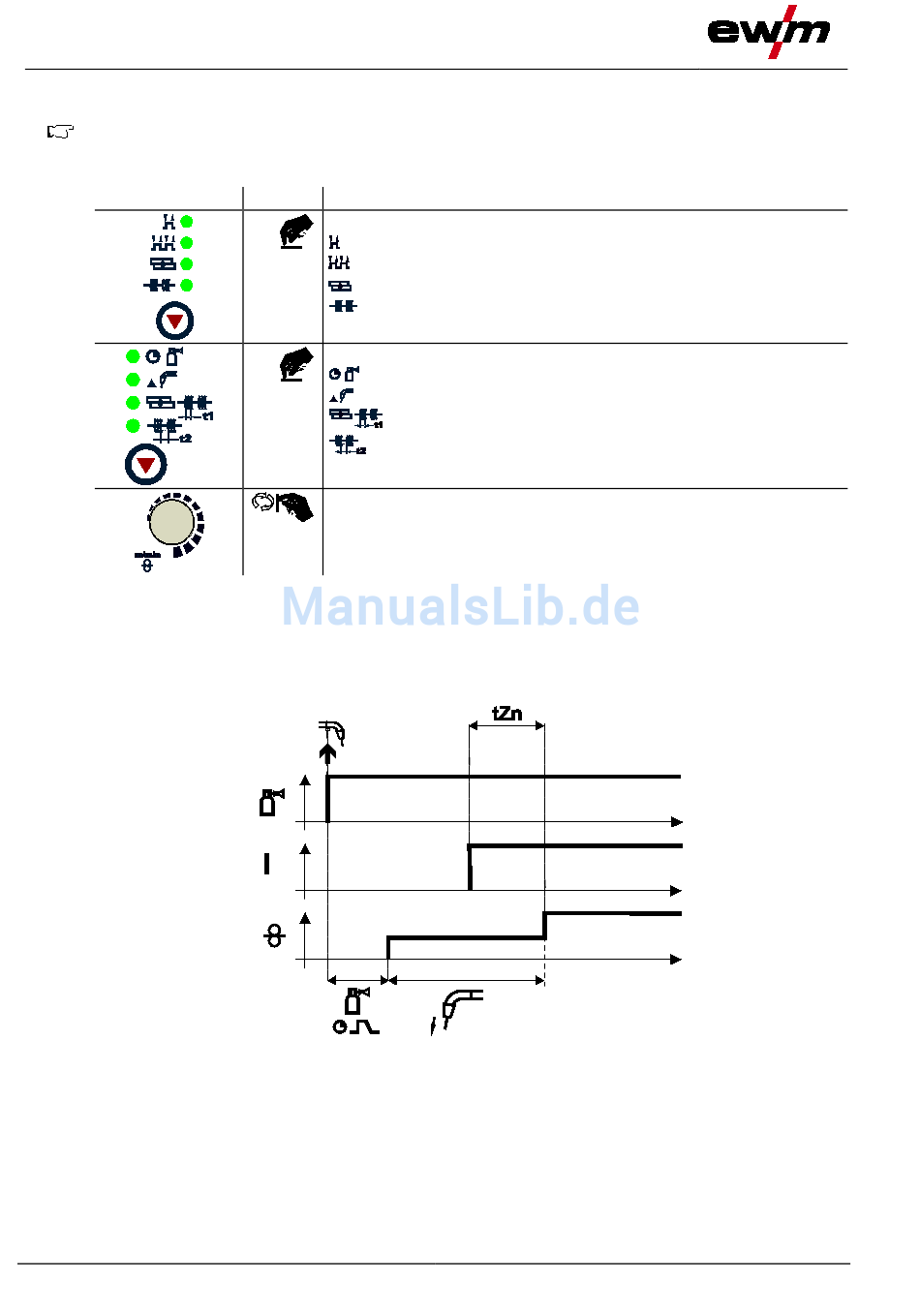

Diagramm Schweißparameter Zündzeit „tZn"
Die Lichtbogenzündung wird durch die einstellbare Zündzeit positiv beeinflusst. Nach der
Lichtbogenzündung läuft der Drahtvorschubantrieb für die eingestellte Zündzeit weiter mit
Einschleichgeschwindigkeit. Das beschriebene Verhalten wird immer angewendet, wenn nicht weniger
als 1,5 s Pause zwischen den Schweißvorgängen liegen. Die Zündzeit kann im Expertmenü mit dem
Parameter (tZn) eingestellt werden > siehe Kapitel 5.4.
Legende mit Zeichenerklärung > siehe Kapitel 5.3.1.
30
Aktion
Ergebnis
Betriebsart wählen:
n x
----------2-Takt
--------4-Takt
--------Punkten
-------Intervall
Schweißparameter wählen:
n x
-------Gasnachströmzeit „GnS" einstellen (0,0 s bis 10,0 s)
-------Drahtrückbrandzeit „drb" einstellen (-50 % bis 50 %)
--Punkt-/Intervall-Zeit „t1" (0,1 s bis 5,0 s)
-----Intervall-Pause „t2" (0,1 s bis 2,0 s)
In der Anzeige wird der angewählte Parameter dargestellt.
Einstellen des angewählten Parameters.
Abbildung 5-15
099-005207-EW500
