4.2 Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
099-005207-EW500
18.05.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen).
Anschlussnippel G¼", Schutzgasanschluss
Aufnahme Schutzgasflasche
Transportrollen, Bockrollen
Netzanschlusskabel > siehe Kapitel 5.1.5
Eintrittsöffnung Kühlluft

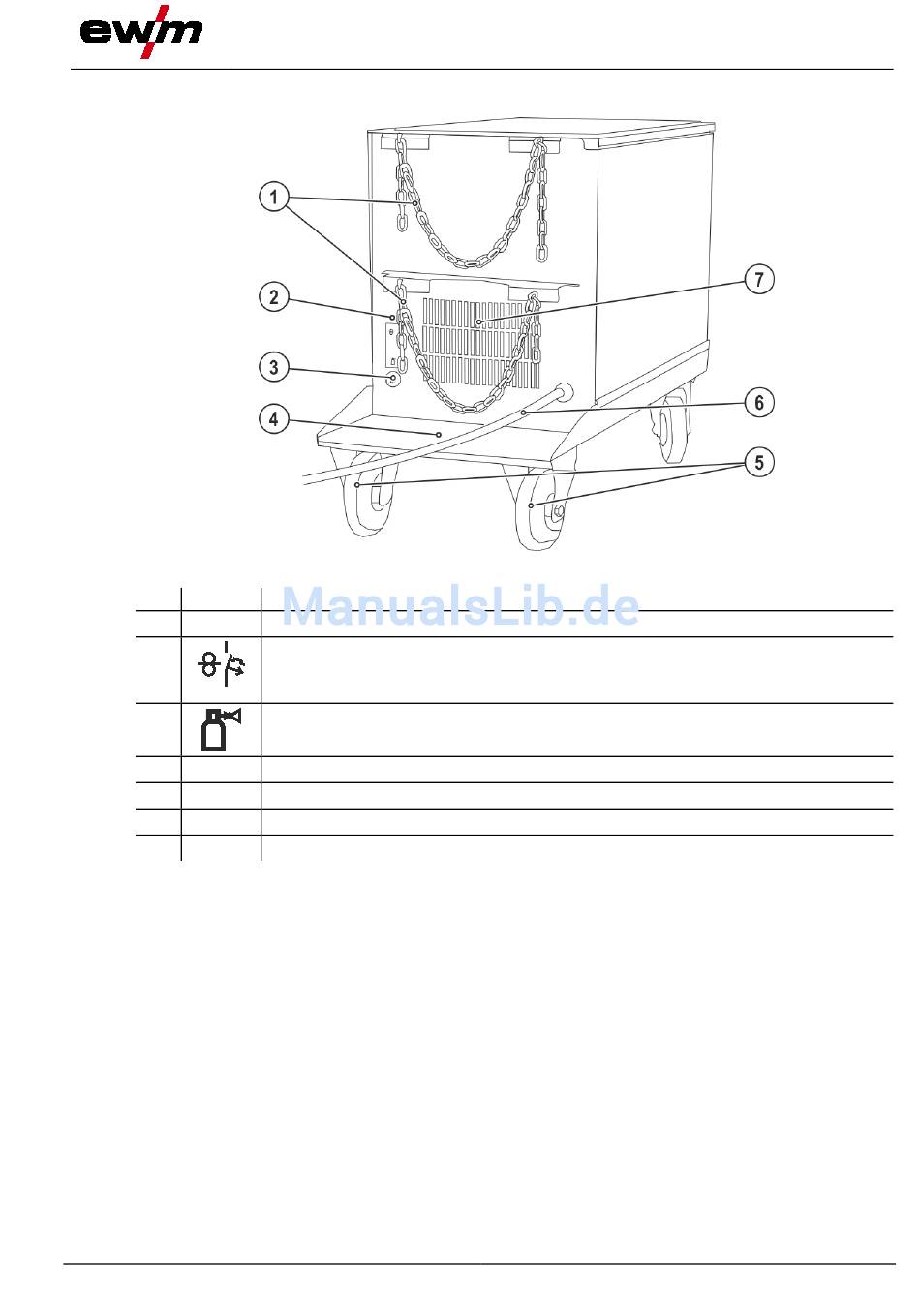

Abbildung 4-2
Rückansicht
