Aufbau und Funktion
Anwahl Schweißaufgabe

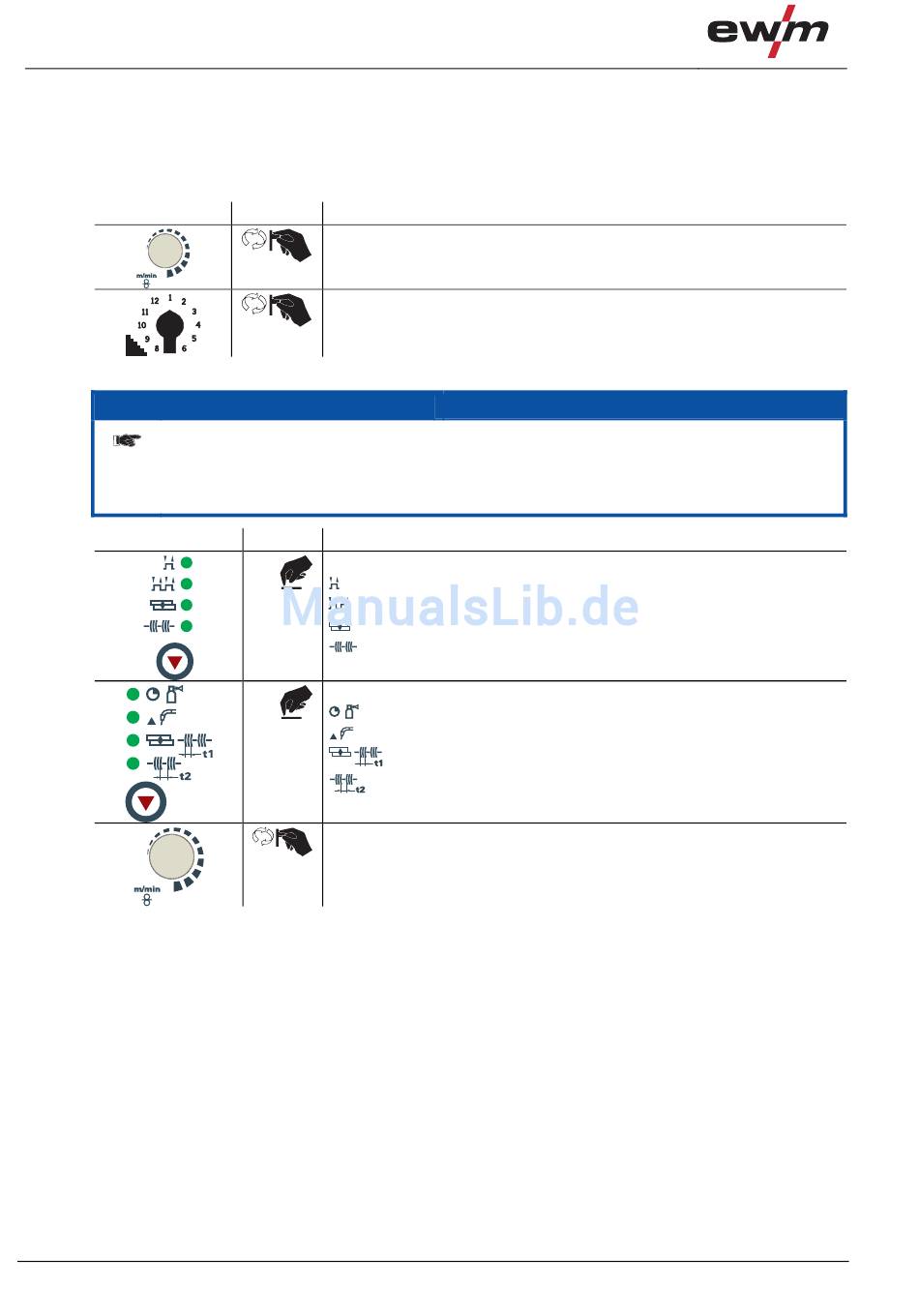

5.10.2 Schweißgerätesteuerung M2.20
5.10.2.1 Arbeitspunkt (Schweißleistung) einstellen
Diese Steuerung arbeitet nach dem Prinzip der Zweiknopfbedienung. Zur Vorgabe des Arbeitspunktes
wird lediglich die Drahtgeschwindigkeit und die Schweißspannung entsprechend Material und
Elektrodendurchmesser eingestellt.
Bedienelement
5.10.2.2 Betriebsart und Schweißparameter einstellen
Die Parameter sind in der Steuerung voreingestellt, können jedoch individuell angepasst
werden.
Erfolgt beim Einstellvorgang innerhalb von 5 Sekunden keine Benutzeraktion,
unterbricht die Steuerung den Vorgang und schaltet auf die Standardanzeige zurück.
Bedienelement
42
Aktion
Ergebnis
Einstellung Drahtgeschwindigkeit
Einstellung Schweißspannung
Aktion
Ergebnis
Betriebsart wählen:
n x
2-Takt
4-Takt
Punkten
Intervall
Schweißparameter wählen:
n x
Gasnachströmzeit „GnS" einstellen (0,0 s bis 10,0 s)
Drahtrückbrandzeit „drb" einstellen (-50 % bis 50 %)
Punkt-/Intervall-Zeit „t1" (0,1 s bis 5,0 s)
Intervall-Pause „t2" (0,1 s bis 2,0 s)
In der Anzeige wird der angewählte Parameter dargestellt
Einstellen des angewählten Parameters
HINWEIS
099-005224-EW500
08.11.2011
