5.1.7
Anschluss Schweißbrenner und Werkstückleitung
Ab Werk ist der Eurozentralanschluss mit einem Kapillarrohr für Schweißbrenner mit
Drahtführungsspirale ausgestattet. Wird ein Schweißbrenner mit Drahtführungsseele verwendet,
muss umgerüstet werden!
•
Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben!
•
Schweißbrenner mit Drahtführungsspirale > mit Kapillarrohr betreiben!
Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muss entweder eine
Drahtführungsspirale oder Drahtführungsseele mit passendem Innendurchmesser im
Schweißbrenner eingesetzt werden!
Empfehlung:
•
Zum Schweißen harter, unlegierter Drahtelektroden (Stahl) Drahtführungsspirale Stahl verwenden.
•
Zum Schweißen harter, hochlegierter Drahtelektroden (CrNi) Drahtführungsspirale Chrom Nickel
verwenden.
•
Zum Schweißen oder Löten weicher Drahtelektroden, hochlegierter Drahtelektroden oder
Aluminiumwerkstoffen eine Drahtführungsseele, z.B. Kunststoff- oder Teflonseele verwenden.
Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsseele:
•
Kapillarrohr drahtvorschubseitig in Richtung Eurozentralanschluss vorschieben und dort entnehmen.
•
Führungsrohr der Drahtführungsseele vom Eurozentralanschluss aus einschieben.
•
Zentralstecker des Schweißbrenners mit noch überlanger Drahtführungsseele vorsichtig in den
Eurozentralanschluss einführen und mit Überwurfmutter verschrauben.
•
Drahtführungsseele mit Seelencutter > siehe Kapitel 9 kurz vor der Drahtvorschubrolle ablängen.
•
Zentralstecker des Schweißbrenners lösen und herausziehen.
•
Abgetrenntes Ende der Drahtführungsseele mit einem Drahtführungsseelenspitzer > siehe Kapitel 9
sauber entgraten und anspitzen.
Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsspirale:
•
Eurozentralanschluss auf korrekten Sitz des Kapillarrohrs hin prüfen!
Pos. Symbol
1
2
3
099-005207-EW500
18.05.2017
Beschreibung
0
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schweißbrennerschlauchpaket
Schweißbrenner
Aufbau und Funktion

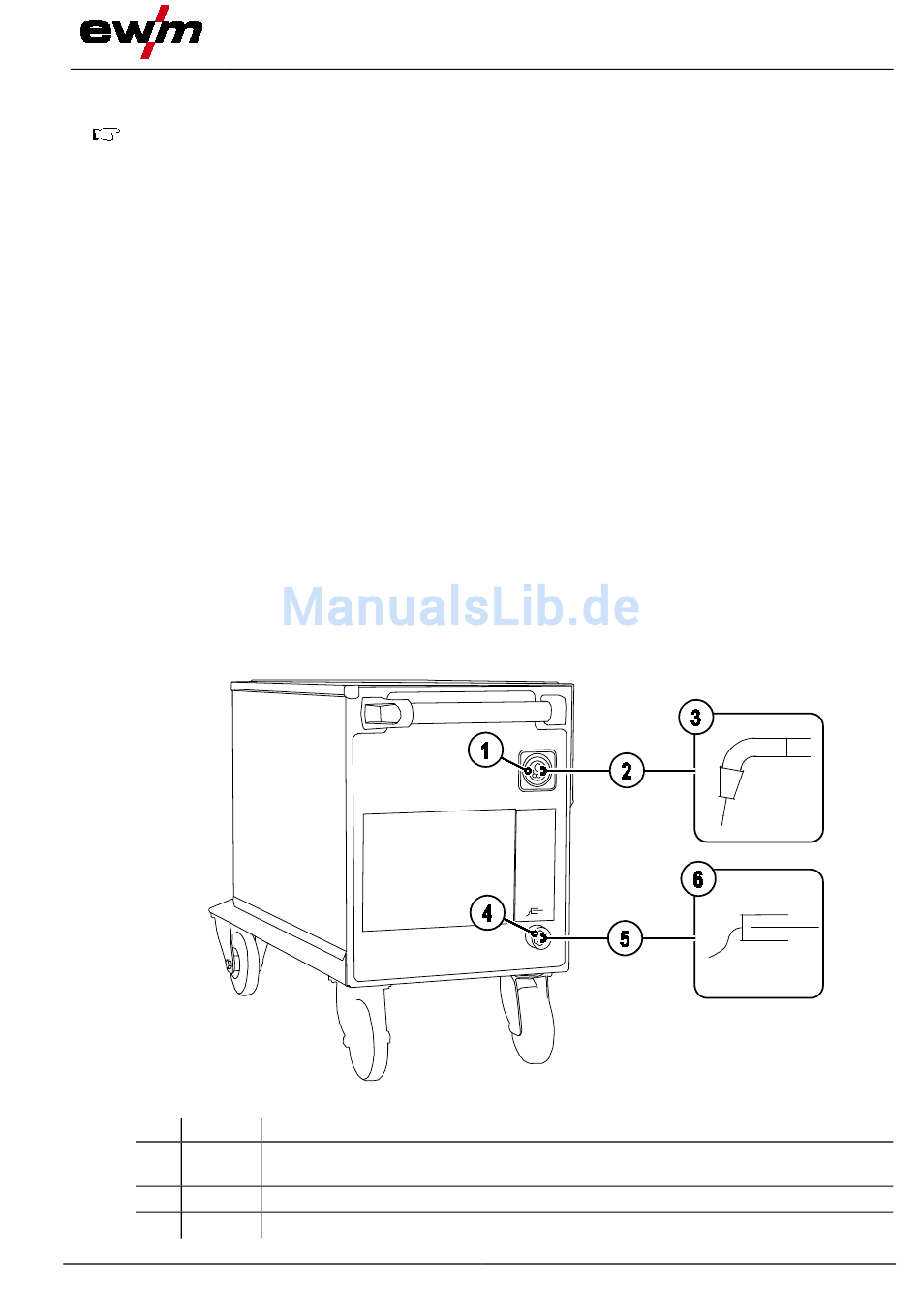

Abbildung 5-9
